首页  >  产品百科  >  MBR10150F_T0_00001

MBR10150F_T0_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 150A 50μA 10A ITO-220AC 通孔安装
供应商型号: MBR10150F_T0_00001 ITO-220AC
供应商: 国内现货
标准整包数: 100

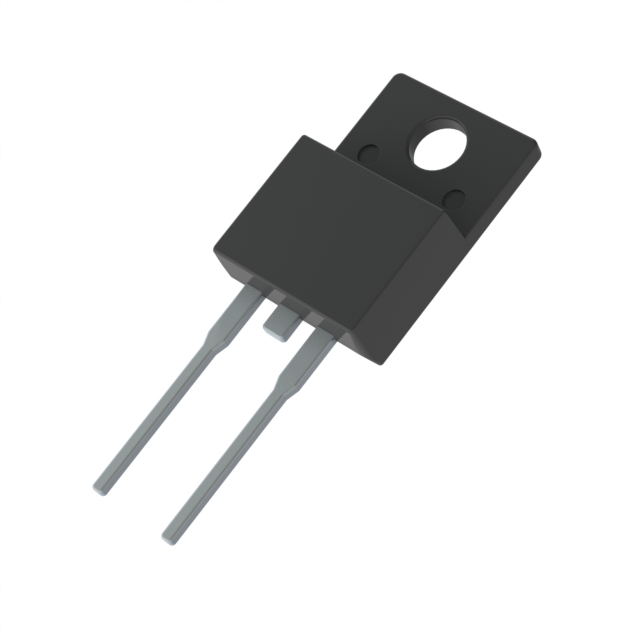

PANJIT/台湾强茂 整流二极管/整流桥 MBR10150F_T0_00001

MBR10150F_T0_00001概述

    # MBR1040F 系列肖特基势垒整流器技术手册

    产品简介


    MBR1040F 系列肖特基势垒整流器是一种高性能、低功耗的电子元器件,专为低电压、高频率的逆变器、续流二极管及极性保护等应用而设计。其塑料封装符合 UL 94V-O 燃烧等级标准,并采用阻燃环氧树脂模塑料制成,具备出色的可靠性和安全性。产品广泛应用于电源管理、汽车电子、通信设备以及消费电子产品等领域。

    技术参数


    以下是 MBR1040F 系列的技术规格和性能参数:
    | 参数 | 符号 | MBR1040F | MBR1045F | MBR1050F | MBR1060F | MBR1080F | MBR1090F | MBR10100F | MBR10150F | MBR10200F |

    | 最大重复峰值反向电压 | \( V{RRM} \) | 40 | 45 | 50 | 60 | 80 | 90 | 100 | 150 | 200 |
    | 最大均方根电压 | \( V{RMS} \) | 28 | 31.5 | 35 | 42 | 56 | 63 | 70 | 105 | 140 |
    | 最大直流阻挡电压 | \( V{DC} \) | 40 | 45 | 50 | 60 | 80 | 90 | 100 | 150 | 200 |
    | 最大平均正向电流(每腿) | \( I{F(AV)} \) | 10 A | 10 A | 10 A | 10 A | 10 A | 10 A | 10 A | 10 A | 10 A |
    | 峰值正向浪涌电流(8.3 ms 半正弦波) | \( I{FSM} \) | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A |
    | 最大正向压降(10 A 时) | \( VF \) | 0.7 V | 0.75 V | 0.8 V | 0.9 V | 0.9 V | 0.9 V | 0.9 V | 0.9 V | 0.9 V |
    | 最大直流反向电流(额定电压下) | \( IR \) | 0.05 mA | 0.05 mA | 0.05 mA | 0.05 mA | 0.05 mA | 0.05 mA | 0.05 mA | 0.05 mA | 0.05 mA |
    | 典型热阻 | \( R{\theta JC} \) | 3℃/W | 3℃/W | 3℃/W | 3℃/W | 3℃/W | 3℃/W | 3℃/W | 3℃/W | 3℃/W |
    | 工作及存储结温范围 | \( TJ, T{STG} \) | -55 至 +150 ℃ | -65 至 +175 ℃ |

    产品特点和优势


    1. 低功耗、高效能:MBR1040F 系列具有低功耗和高效率的特点,适合需要长时间运行的应用场景。
    2. 高电流能力:能够处理高达 10 安培的连续正向电流,满足大多数高功率需求。
    3. 优异的热管理:典型热阻为 3℃/W,便于散热设计,提高可靠性。
    4. 环保合规:符合欧盟 RoHS 2.0 标准,采用绿色材料制造。
    5. 广泛应用:适用于逆变器、续流二极管和极性保护等多种场合。

    应用案例和使用建议


    应用案例
    - 电源适配器:用于低压直流电源转换,提供高效的能量传输。
    - 汽车电子:适用于车载充电器和电源管理系统。
    - 通信设备:作为高频整流器,确保信号稳定。
    使用建议
    1. 在设计电路时,需考虑负载类型(电阻性或电感性),并根据手册中建议进行电流降额。
    2. 选择合适的散热方案,以降低结温并延长使用寿命。
    3. 避免极端温度条件下的长期运行,以免影响性能。

    兼容性和支持


    MBR1040F 系列产品与常见的 PCB 设计兼容,支持主流焊接工艺。厂商提供详尽的技术文档和支持服务,帮助客户快速集成到现有系统中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向压降过高 | 检查焊接质量,确保接触良好。 |
    | 反向漏电流过大 | 更换为更高性能型号,如 MBR1080F。 |
    | 工作温度超出推荐范围 | 添加外部散热片或优化电路布局。 |

    总结和推荐


    MBR1040F 系列肖特基势垒整流器凭借其卓越的性能、环保特性和广泛的适用性,成为一款极具竞争力的产品。它非常适合需要高效率、低损耗的现代电子系统。强烈推荐在需要高性能整流器的应用中使用该系列产品。如果您对环保合规性要求较高,或者需要高可靠性的解决方案,MBR1040F 系列将是您的理想选择。

MBR10150F_T0_00001参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 10A
Ir - 反向电流 50μA
通用封装 ITO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,管装

MBR10150F_T0_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 MBR10150F_T0_00001 MBR10150F_T0_00001数据手册

MBR10150F_T0_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.1161
2000+ ¥ 1.0714
库存: 800
起订量: 100 增量: 2000
交货地:
最小起订量为:100
合计: ¥ 111.61
直接购买
