UF808_T0_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂

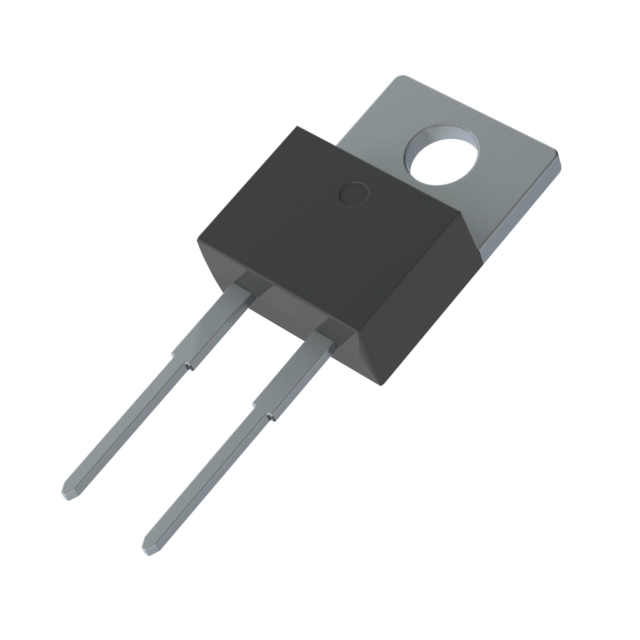

产品描述: 100ns 1μA 8A TO-220AC 通孔安装
供应商型号: 14M-UF808_T0_00001 TO-220AC
供应商: 云汉优选
标准整包数: 1
PANJIT/台湾强茂 整流二极管/整流桥 UF808_T0_00001

UF808_T0_00001概述

    UF800~UF808 超快恢复整流二极管技术手册

    1. 产品简介


    UF800~UF808 系列超快恢复整流二极管是专门为高效率电源转换应用设计的电子元件。它们具备低功耗、高电流处理能力以及出色的恢复时间特性,广泛应用于电力电子、工业自动化、通信设备以及家用电器等领域。

    2. 技术参数


    - 封装类型:塑料封装,具有 UL 94V-0 等级阻燃特性。
    - 额定电压范围:50V 至 800V。
    - 额定电流:最大平均正向整流电流 8A。
    - 热阻抗:从结点到环境 5°C/W。
    - 峰值前向浪涌电流:最大值 125A(8.3ms 单半正弦波)。
    - 正向压降:最大值 1.7V(8A)。
    - 反向恢复时间:最大值 100ns。
    - 存储和操作温度范围:-55°C 至 +150°C。
    - 环保标准:符合欧盟 RoHS 2.0 标准,采用符合 IEC 61249 标准的绿色封装材料。

    3. 产品特点和优势


    - 低损耗和高效率:具备低功耗和高效率特性,适用于对能耗敏感的应用场合。
    - 快速恢复特性:具有超快恢复时间,可减少开关损耗,提升系统整体性能。
    - 高可靠性和耐用性:采用高耐热等级的封装材料和先进的工艺,确保长期稳定运行。
    - 环保合规:符合 RoHS 2.0 标准,且使用绿色材料,满足现代环保要求。
    - 低前向电压和高电流能力:能有效降低能量损失并提供强大的电流承载能力。

    4. 应用案例和使用建议


    - 电力电子设备:UF800~UF808 可以用于各类开关电源、逆变器和变换器中,有效提高转换效率。
    - 工业控制设备:在电机驱动器、伺服控制系统等工业应用中,可以显著提升系统的动态响应速度。
    - 家用电器:如空调、冰箱等家电设备中的电源模块,能有效延长设备寿命并降低能耗。

    使用建议:
    - 确保在合适的温度范围内使用,避免高温环境导致的性能下降。
    - 在连接时注意正负极标识,避免错误接线导致的损坏。
    - 注意额定电压范围,防止过电压情况下的击穿现象。

    5. 兼容性和支持


    UF800~UF808 系列超快恢复整流二极管与各种电源转换设备高度兼容,可以无缝集成到现有系统中。厂商提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    - 问题:超快恢复整流二极管在高频应用中容易发热。
    解决方案:使用良好的散热措施,如散热片和散热风扇,确保二极管工作在合理的温度范围内。
    - 问题:二极管的反向恢复时间过长。
    解决方案:检查电路设计是否合理,适当调整驱动信号频率或加入电容滤波器。
    - 问题:二极管在长时间工作后失效。
    解决方案:定期检测并更换老旧或损坏的二极管,保持电路的良好状态。

    7. 总结和推荐


    UF800~UF808 超快恢复整流二极管凭借其卓越的性能和可靠的品质,在众多应用领域表现出色。其低损耗、高效率、快速恢复特性以及环保合规使其成为高性能电源转换应用的理想选择。强烈推荐在高要求的电力电子设备中使用这些产品,以实现最佳性能和可靠性。

UF808_T0_00001参数

参数
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 100ns
正向浪涌电流 -
配置 -
If - 正向电流 8A
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

UF808_T0_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 UF808_T0_00001 UF808_T0_00001数据手册

UF808_T0_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
