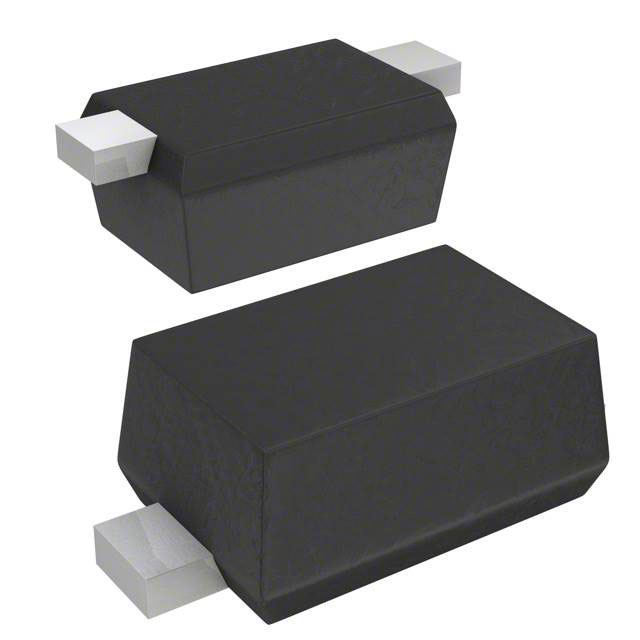

US1002FL_R1_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 200V 50ns 1μA 1A SOD-123FL 贴片安装
供应商型号: US1002FL_R1_00001
供应商: 国内现货
标准整包数: 3000
PANJIT/台湾强茂 整流二极管/整流桥 US1002FL_R1_00001

US1002FL_R1_00001概述

    US1001FL~US1008FL 快速表面贴装二极管技术手册

    产品简介


    本技术手册介绍了美国Panjit International Inc.的US1001FL~US1008FL系列快速表面贴装二极管。这些二极管适用于多种电子设备中的表面安装应用,旨在优化电路板空间,提供高效可靠的整流功能。它们广泛应用于通信设备、电源管理系统、汽车电子系统等领域。

    技术参数


    以下是US1001FL~US1008FL系列二极管的主要技术规格和性能参数:
    | 参数 | US1001FL | US1002FL | US1004FL | US1006FL | US1008FL |
    |
    | 最大重复峰值反向电压(VRRM) | 100 V | 200 V | 400 V | 600 V | 800 V |
    | 最大均方根电压(VRMS) | 70 V | 140 V | 280 V | 420 V | 560 V |
    | 最大直流阻断电压(VR) | 100 V | 200 V | 400 V | 600 V | 800 V |
    | 最大平均正向整流电流(IF(AV)) | 1 A | 1 A | 1 A | 1 A | 1 A |
    | 峰值正向浪涌电流(IFSM) | 30 A | 30 A | 30 A | 30 A | 30 A |
    | 最大瞬时正向电压(VF) | 1.0 V | 1.4 V | 1.7 V | 1.7 V | 1.7 V |
    | 最大直流反向电流(IR) | 1 μA | 1 μA | 1 μA | 1 μA | 1 μA |
    | 反向恢复时间(trr) | 50 ns | 100 ns | 100 ns | 100 ns | 100 ns |
    | 典型电容(CJ) | 9 pF | 9 pF | 9 pF | 9 pF | 9 pF |
    | 典型热阻(RθJA) | 200 °C/W | 200 °C/W | 200 °C/W | 200 °C/W | 200 °C/W |
    | 工作结温及存储温度范围(TJ, TSTG) | -55 至 +150 °C | -55 至 +150 °C | -55 至 +150 °C | -55 至 +150 °C | -55 至 +150 °C |

    产品特点和优势


    US1001FL~US1008FL系列二极管具有以下特点和优势:
    - 表面贴装设计:节省电路板空间,适合自动化装配。
    - 玻璃钝化芯片结:提高长期可靠性。
    - 高耐温焊接能力:能在260°C下焊接10秒,满足无铅焊接标准。
    - 环保材料:符合欧盟RoHS 2.0标准,采用绿色塑封材料。
    - 快速响应:优秀的反向恢复时间,确保高频应用中的性能。

    应用案例和使用建议


    US1001FL~US1008FL系列二极管广泛应用于多种电子产品中,例如开关电源、电机驱动和照明控制等。根据手册中的应用场景,建议用户在使用这些二极管时注意:
    - 确保正确标识正负极(色带表示阴极)。
    - 在高温环境下使用时,注意散热设计以防止过热。
    - 在电容性负载应用中,需降低20%的电流额定值以保证可靠运行。

    兼容性和支持


    这些二极管的封装形式为SOD-123FL,可直接与市场上常见的焊盘布局兼容。厂商提供了详细的安装指南和技术支持服务,用户可以在需要时联系Panjit International Inc.获取进一步的帮助。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是一些可能遇到的问题及其解决方法:
    - Q1:如何正确识别二极管的正负极?
    - A1:查看色带标记的位置,色带一端为阴极。
    - Q2:如果二极管损坏,如何更换?
    - A2:更换前确保电源已关闭,然后使用合适的焊接工具进行更换。

    总结和推荐


    综上所述,US1001FL~US1008FL系列快速表面贴装二极管具备优异的性能和可靠性,非常适合需要高效整流和紧凑设计的应用场合。鉴于其出色的性能和广泛的适用范围,我们强烈推荐在相关项目中选用这些产品。

US1002FL_R1_00001参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 200V
反向恢复时间 50ns
正向浪涌电流 -
通用封装 SOD-123FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

US1002FL_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 US1002FL_R1_00001 US1002FL_R1_00001数据手册

US1002FL_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1482
15000+ ¥ 0.1423
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 444.6
直接购买
加入购物车
