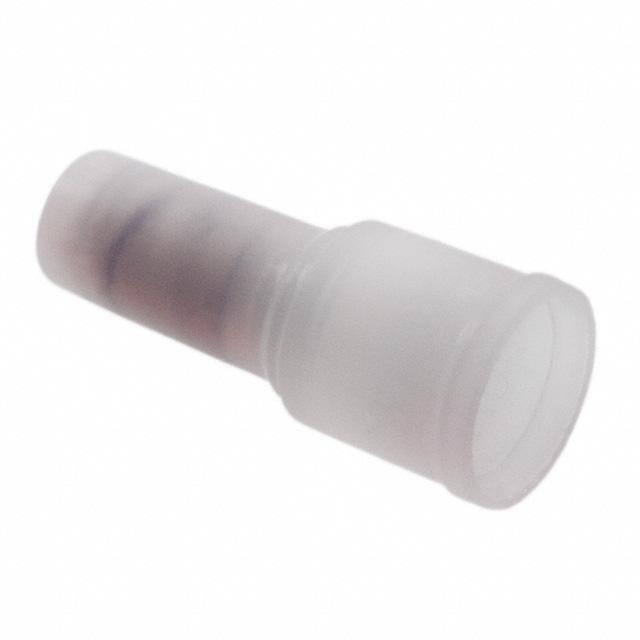

JN224-318-M

产品分类: 端子 - 电线接头端子
厂牌: PANDUIT
产品描述: Wire Joint 14-24AWG Brass Red 20.1mm Tin Bag
供应商型号: FA-JN224-318-M
供应商: Avnet
标准整包数: 1000
PANDUIT 端子 - 电线接头端子 JN224-318-M

JN224-318-M概述


    产品简介


    本文档介绍了Panduit公司的尼龙绝缘电线接头(Nylon Insulated Wire Joint),型号为JN224-318。该产品是一种用于连接固体或绞合铜导线的尼龙绝缘组件。其最大电压容量可达600伏,适用于建筑电线(在标识、灯具和固定装置中可达到1000伏)。该接头的最大工作温度为221华氏度(105摄氏度)。该产品的红色半透明尼龙外壳带有黄铜套管,并经过锡电镀处理,提供了一种可靠且耐用的电线连接解决方案。

    技术参数


    | 参数名称 | 规格 |

    | 材料 | 尼龙绝缘,半透明,红色 |
    | 黄铜套管 | 锡电镀 |
    | 最大电压容量 | 600伏(部分应用可达1000伏)|
    | 最大工作温度 | 221华氏度(105摄氏度) |
    | 镀层厚度 | 0.015英寸(0.38毫米) |
    | 长度(英寸) | 0.100英寸(2.54毫米) |
    | 宽度(英寸) | 0.27英寸(6.9毫米) |
    | 厚度(英寸) | 0.03英寸(0.8毫米) |
    | 线规组合 | 见图表 |

    产品特点和优势


    该尼龙绝缘电线接头的独特之处在于其耐高温、高可靠性及多种线规组合能力。产品通过了UL认证和CSA认证,确保其符合相关安全标准。此外,该接头采用了锡电镀的黄铜套管,提供了出色的电气性能和防腐蚀保护,非常适合恶劣环境下的应用。其半透明的设计便于视觉检查内部线路连接情况,简化了维护过程。

    应用案例和使用建议


    该产品广泛应用于各类建筑电线连接,特别是在标志、灯具和固定装置中的高压应用场合。根据技术手册中的图表,例如使用24 AWG(美国线规)时,最多可以连接4根相同线规的电线。针对特定应用场景,如在户外环境或工业环境中使用时,建议采取额外的防护措施,如使用防紫外线材料覆盖以延长使用寿命。

    兼容性和支持


    该产品已通过UL和CSA认证,支持多种工具安装,包括UL认证和CSA认证的工具(如CT-500, CT-1550, CT-1551, CT-2400, CT-2500 (CT-2550CH), CT-600-A (CT-500CH))和Panduit批准的工具(如CT-100A, CT-160, CT-250, CT-260, CT-400, CT-550)。更多信息请参考制造商网站。

    常见问题与解决方案


    1. 问题:无法正确安装接头
    - 解决方案:确保按照技术手册中的安装指南操作,选择正确的工具并遵循正确的安装步骤。
    2. 问题:接头出现松动
    - 解决方案:检查是否有足够的压紧力,如果必要,请重新安装并使用正确的工具。
    3. 问题:电线插入后接触不良
    - 解决方案:确认电线线规与接头的额定值匹配,并检查是否有任何物理损坏或锈蚀。

    总结和推荐


    总体而言,Panduit的尼龙绝缘电线接头JN224-318是一款设计精良且功能强大的产品,特别适合需要高压和高温稳定性的应用场合。它具有广泛的兼容性和优异的电气性能,易于安装和维护。对于需要可靠且高效的电线连接解决方案的用户,我们强烈推荐这款产品。

JN224-318-M参数

参数
长*宽*高 20.07mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装,袋装
