首页  >  产品百科  >  PSCPNK-L

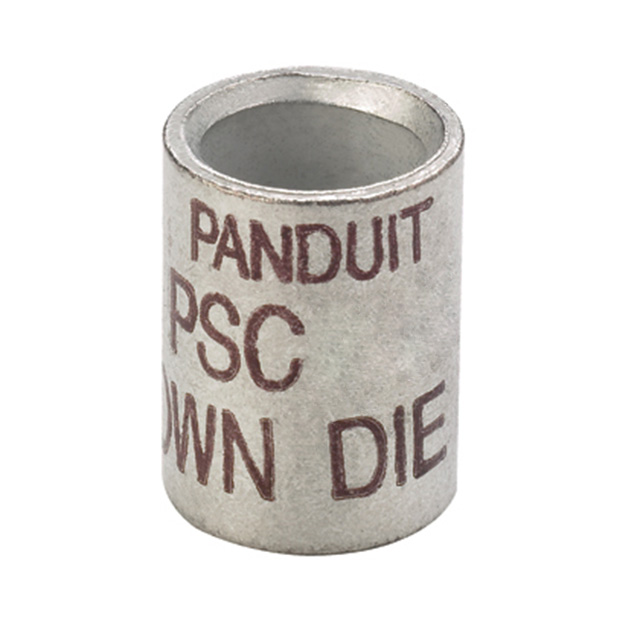

PSCPNK-L

产品分类: 端子 - 电线接头端子
厂牌: PANDUIT
产品描述: Splice Terminal (2/0)-11AWG Copper 15.7mm Tin
供应商型号: 298-11866-ND
供应商: Digi-Key
标准整包数: 1
PANDUIT 端子 - 电线接头端子 PSCPNK-L

PSCPNK-L概述

    Panduit P42 电缆连接器技术手册

    产品简介


    Panduit P42 电缆连接器是一种高性能的电线连接器,专为电力系统和工业自动化应用设计。它采用无缝铜管和电镀锡材料制成,具有卓越的导电性能和机械强度。这种连接器适用于多种电线组合,支持高达35kV的应用环境。P42 系列连接器提供多种颜色编码,便于识别不同的电路和电压等级,确保安装的准确性和安全性。

    技术参数


    - 直径:0.45±0.01 英寸(顶部)和 0.58±0.01 英寸(底部)
    - 材质:高导电率无缝铜管
    - 镀层:电镀锡
    - 电线类型:绞合铜;等级B(紧凑型、压缩型或同心型)、等级C(同心型)
    - 电线剥离长度:11/16 英寸
    - UL 列表:适用于高达35kV的应用(咨询电缆制造商以获得2000伏以上应用的电压应力缓解指南)
    - 温度等级:90°C
    - CSA 认证:是
    - 颜色编码:粉色(PSCPNK-CUST 或 PSCPNK-L)

    产品特点和优势


    P42 连接器具备以下独特功能和优势:
    - 高导电性能:采用无缝铜管和电镀锡,确保稳定的电气连接和低接触电阻。
    - 广泛的适用范围:支持多种电线组合,覆盖不同规格和类型的电线,适应各种复杂的应用场景。
    - 易于识别:粉色颜色编码便于快速识别,减少错误安装的风险。
    - 可靠的安全性:通过UL认证,符合严格的电气安全标准,确保长期使用的可靠性。

    应用案例和使用建议


    P42 连接器广泛应用于电力传输、工业自动化和电气控制等领域。以下是一些典型的应用案例和使用建议:
    - 电力传输:用于高压输电线路的终端连接,如配电箱和开关柜的连接。
    - 工业自动化:适用于机器内部的电源线和信号线连接,提高系统的稳定性和可靠性。
    - 使用建议:在安装前,请确认电线规格符合连接器的技术要求,并严格按照制造商的指导进行电线剥皮和连接操作,以确保最佳的电气性能和长期的稳定性。

    兼容性和支持


    P42 连接器具有良好的兼容性,能够与各种品牌和型号的电线和其他连接器配合使用。Panduit公司提供了全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等服务,帮助客户解决各种使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:电线剥皮长度过长导致短路
    解决方案:严格按照连接器的技术规格进行电线剥皮,确保剥皮长度不超过11/16英寸。
    2. 问题:连接器与电线接触不良
    解决方案:确保电线完全插入连接器,并使用适当的工具进行压接,确保良好的电气连接。
    3. 问题:连接器在高温环境下工作不稳
    解决方案:确认连接器的温度等级(90°C),避免在超过该温度的工作环境中使用。

    总结和推荐


    综上所述,Panduit P42 电缆连接器凭借其卓越的导电性能、广泛的适用范围和可靠的电气安全性,在众多工业应用中表现出色。它的易识别性和良好的兼容性使其成为电力系统和工业自动化领域的理想选择。我们强烈推荐使用P42连接器,特别是在需要高性能、高可靠性的应用环境中。

PSCPNK-L参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

PSCPNK-L厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PSCPNK-L数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 电线接头端子 PANDUIT PSCPNK-L PSCPNK-L数据手册

PSCPNK-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.132 ¥ 26.4654
10+ $ 2.9149 ¥ 24.6311
25+ $ 2.7269 ¥ 22.8206
50+ $ 2.6682 ¥ 22.3297
100+ $ 2.6106 ¥ 21.8475
250+ $ 2.5363 ¥ 21.2254
500+ $ 2.4814 ¥ 20.7664
1000+ $ 2.4277 ¥ 20.3165
2500+ $ 2.3583 ¥ 19.7361
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.46
直接购买
加入购物车
