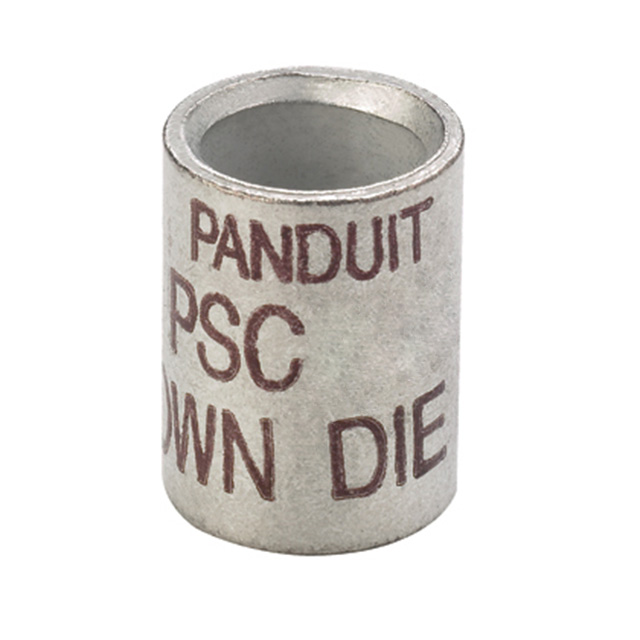

PSCRED-L

产品分类: 端子 - 电线接头端子
厂牌: PANDUIT
产品描述: Splice Terminal Tin
供应商型号: Q-PSCRED-L
供应商: Panduit
标准整包数: 50
PANDUIT 端子 - 电线接头端子 PSCRED-L

PSCRED-L概述


    产品简介


    本文将详细介绍一款用于高压应用的电子元器件——Panduit的高压并联接线端子(Parallel Splice Connector)。这种端子主要应用于电线连接,特别适用于需要承受高电压的应用场合,如工业控制、通信系统及电力传输等领域。其设计旨在确保高度可靠性和安全性,以应对各种恶劣的工作环境。

    技术参数


    以下是该产品的关键技术和规格参数:
    - 外壳直径:0.18英寸(+/- 0.01英寸)
    - 整体长度:0.50英寸(+/- 0.06英寸)
    - 接触材料:高导电无缝铜管
    - 电镀工艺:电解锡
    - 电线类型:绞合铜;类B:紧凑型、压缩型或同心型,类C:同心型
    - 剥线长度:7/16英寸
    - UL认证:适用于最高达35kV的应用
    - 温度等级:90°C
    - 颜色代码:红色

    产品特点和优势


    1. 可靠性高:采用高导电无缝铜管和电解锡电镀工艺,确保长期稳定运行。
    2. 适用广泛:适用于不同类型的绞合铜线,包括紧凑型、压缩型和同心型。
    3. 安全可靠:经过严格的UL认证,适用于最高达35kV的应用。
    4. 颜色编码:通过红颜色标记的外壳,使得接线更容易识别和管理。

    应用案例和使用建议


    应用案例
    该端子在多种高压电气系统中得到了广泛应用。例如,在高压变电站中,用于连接和固定不同类型的高压电缆。此外,它还被用于工业控制系统中的高功率设备连接。
    使用建议
    1. 在进行接线前,务必检查电线规格是否符合要求,并按照标准操作规程进行剥线处理。
    2. 确保端子在安装过程中没有受到机械损伤,特别是在高压环境下。
    3. 定期检查接线点,以确保连接可靠且无氧化或腐蚀现象。

    兼容性和支持


    该端子可以与其他标准规格的绞合铜线兼容。对于高于2000伏特的应用,用户需咨询电缆制造商获取关于电压应力释放的详细指导。Panduit公司提供全面的技术支持和售后服务,确保客户能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问:如何正确选择适合的端子?
    - 答:根据电线的截面面积和类型选择合适的端子。建议参考产品手册中的“WIRE SIZE/COMBINATIONS”部分。
    2. 问:端子的UL认证标准是什么?
    - 答:UL认证适用于最高达35kV的应用,具体认证标准可参见产品手册中的认证信息。
    3. 问:在高压环境下,如何确保接线的稳定性?
    - 答:确保正确的接线方法,使用适当的工具进行剥线和接线,并定期检查接线点的稳定性和绝缘性能。

    总结和推荐


    Panduit的高压并联接线端子以其高度的可靠性、广泛的适用性和良好的兼容性在市场上表现出色。特别是其出色的高温耐受能力和可靠的电气性能,使其成为高压电气系统的理想选择。对于需要高可靠性和安全性的应用场景,这款产品是值得推荐的选择。

PSCRED-L参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

PSCRED-L厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PSCRED-L数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 电线接头端子 PANDUIT PSCRED-L PSCRED-L数据手册

PSCRED-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 13.7956
库存: 50000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 689.78
