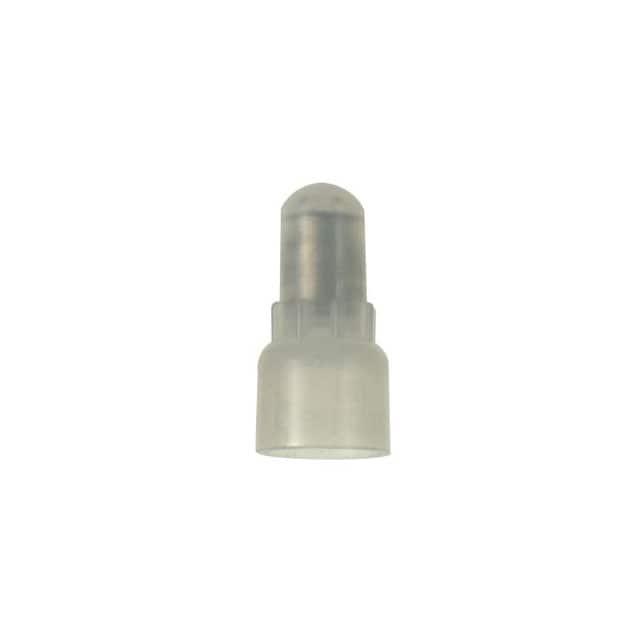

EJN418-212-Q

产品分类: 端子 - 电线接头端子
厂牌: PANDUIT
产品描述: Wire Joint 14-16AWG Brass Clear 23.6mm Tin
供应商型号: Q-EJN418-212-Q
供应商: Panduit
标准整包数: 25
PANDUIT 端子 - 电线接头端子 EJN418-212-Q

EJN418-212-Q概述

    强力型接线端子 — Stronghold Wire Joint EJN418-212 技术手册

    1. 产品简介


    Stronghold Wire Joint EJN418-212 是一款高品质的尼龙绝缘接线端子,专为连接 18-12 AWG(1.0-4.0 mm²)的铜芯电线设计。该产品适用于工业、建筑、电气系统等领域,可提供稳定的电气连接性能,同时满足高耐热和高电压的安全要求。该接线端子采用优质材料制造,具有耐用性强、操作简单等特点。

    2. 技术参数


    以下为 Stronghold Wire Joint EJN418-212 的关键技术规格:
    | 参数 | 描述 |

    | 材料 | 尼龙绝缘外壳,透光自然色;黄铜套管,镀锡处理 |
    | 环境温度 | 最大工作温度:221°F(105°C) |
    | 额定电压 | 最大建筑电线电压:600V(1000V 在标牌、灯具及固定装置中) |
    | 导线范围 | 18-12 AWG(1.0-4.0 mm²) |
    | 接线数量 | 单根至多接 6 根相同或不同规格的导线 |
    | 工具认证 | UL 列名和 CSA 认证工具:CT-100A, CT-1550 等 |
    | 剥线长度 | 1/2" ± 1/32" (12.7mm ± 0.8mm) |

    3. 产品特点和优势


    - 多功能性:支持多种导线规格和数量组合,满足多样化的电气连接需求。
    - 安全性高:UL 和 CSA 双重认证,确保在恶劣环境中稳定运行。
    - 耐久性强:尼龙外壳抗老化、抗腐蚀,黄铜套管镀锡延长使用寿命。
    - 安装简便:设计紧凑且易于操作,适合现场快速安装。
    - 兼容性广:适用于各种建筑及工业电气连接场景,广泛适配工具。

    4. 应用案例和使用建议


    - 典型应用场景:适用于室内布线、电力分配箱、配电柜和照明系统连接。
    - 使用建议:
    1. 使用 UL 认证的工具剥线,严格按照规定的剥线长度执行。
    2. 在插入导线前,将导线的裸露部分扭紧以确保接触良好。
    3. 定期检查接线端子的完整性,防止因氧化或松动导致故障。

    5. 兼容性和支持


    - 兼容性:支持与 Panduit 的工具系列协同使用,如 CT-160、CT-260 等。
    - 支持服务:Panduit 提供详尽的技术文档和支持资源,可通过官网下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接处发热 | 确保导线插入深度足够并拧紧螺钉 |
    | 接线端子无法正常锁定 | 检查是否有导线外露未完全插入 |
    | 产品外观损坏 | 避免接触强酸碱环境,存放于干燥通风区域 |

    7. 总结和推荐


    Stronghold Wire Joint EJN418-212 是一款设计精良、性能可靠的接线端子产品,特别适合需要高安全性和高效率的应用场合。凭借其出色的耐热性、广泛的适用性和简便的操作方式,该产品在市场中具有显著的竞争优势。我们强烈推荐此产品用于各种电气工程中。
    如有更多疑问,请联系 Panduit 官方技术支持,获取专业指导和帮助。

EJN418-212-Q参数

参数
长*宽*高 23.6mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

EJN418-212-Q厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

EJN418-212-Q数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 电线接头端子 PANDUIT EJN418-212-Q EJN418-212-Q数据手册

EJN418-212-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
