EVQ-V6B00909B

产品分类: 其他传感器
厂牌: PANASONIC

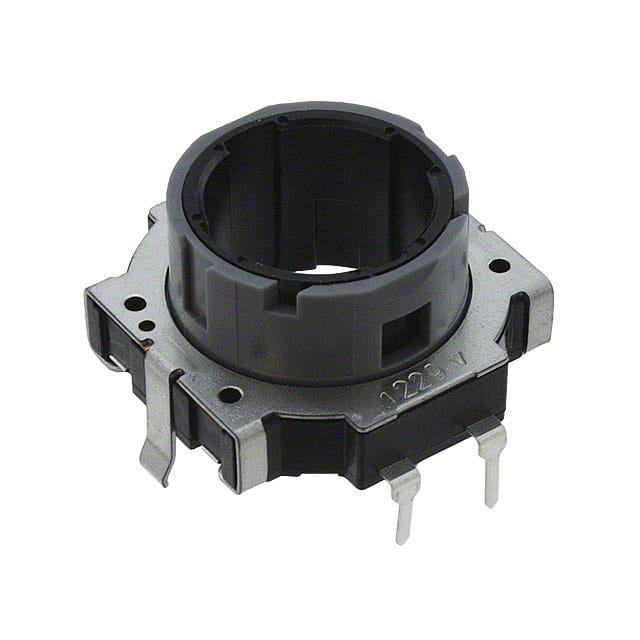

产品描述: ENCODER ROTARY 20/12MM 9PPR
供应商型号: ET-2284624
供应商: 海外现货
标准整包数: 1
PANASONIC 其他传感器 EVQ-V6B00909B

EVQ-V6B00909B概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为Panasonic的EVQV6编码器(编码器)。其主要类型为旋转式编码器,用于通过调节音量、调谐等功能控制音频设备中的特定信号输出。此外,该编码器也适用于AV设备中对视频录像机(VCR)和CD播放机的编辑功能进行控制。

    2. 技术参数


    - 旋转角度:360°(无极限)
    - 旋转扭矩(棘轮扭矩):7 mN·m, 11 mN·m, 18 mN·m
    - 输出信号:相位A和B
    - 分辨率:9脉冲/360°, 15脉冲/360°
    - 额定值
    - 接触电阻:1 Ω最大
    - 抖动时间:5 ms最大
    - 绝缘电阻:50 MΩ最小(在250 V DC下)
    - 介电强度:300 V AC持续1分钟
    - 旋转寿命:30,000个循环最小
    - 包装
    - 最小数量/包装单位:100个(盘装)
    - 每箱数量:2,000个
    - 尺寸:20 mm x 12 mm中心空间

    3. 产品特点和优势


    - 多单元结构:通过安装开关、LED等实现。
    - 优越的操作性和高可靠性:适合汽车音响产品及AV设备中控制和编辑功能的使用。

    4. 应用案例和使用建议


    - 应用案例:汽车音响产品的音量、调谐等控制,AV设备中的VCR、CD播放机编辑功能控制。
    - 使用建议:在设计时考虑其360度旋转范围和无极限的特性,选择合适的机械结构以保证长期使用下的可靠性能。

    5. 兼容性和支持


    - 兼容性:产品支持多种电子设备的集成应用。
    - 支持信息:具体的技术规格和支持服务可向制造商查询。

    6. 常见问题与解决方案


    - 问题:旋转寿命减少。
    - 解决方案:确保正确安装并避免过度施加外力。
    - 问题:接触电阻过高。
    - 解决方案:检查接线连接情况,确保电路无损坏。

    7. 总结和推荐


    总结:Panasonic的EVQV6编码器具备出色的旋转操作性和高可靠性,广泛适用于汽车音响及家庭娱乐系统中的控制应用。该产品具有良好的耐用性和稳定性,能够在各种环境下保持高效运行。
    推荐:鉴于其优良的设计和广泛的应用领域,强烈推荐将Panasonic EVQV6编码器用于需要精确控制和稳定性的场合。

EVQ-V6B00909B参数

参数
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装
