ESD1014MUTAG

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 3.3V 单向 450W 30A 11V 5V UFDFN-10(EP) 贴片安装 2.6mm(长度)
供应商型号: 21M-D-ESD1014MUTAG
供应商: 云汉优选
标准整包数: 1

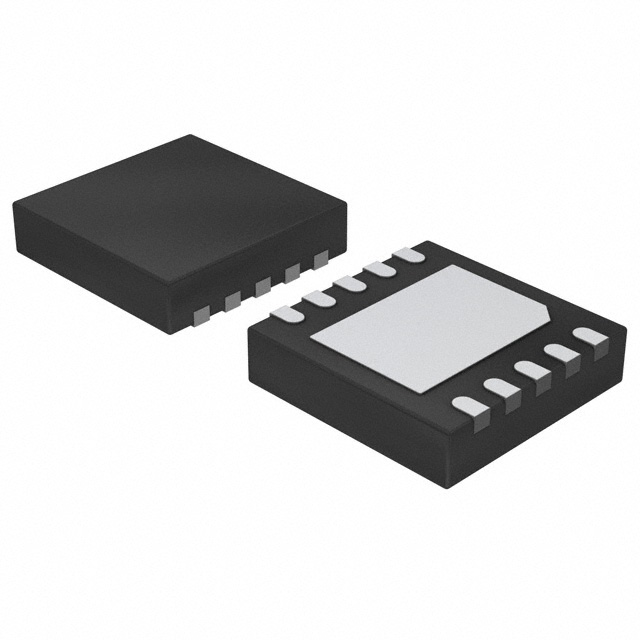

ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD1014MUTAG

ESD1014MUTAG概述

    ESD1014/SZESD1014 技术手册解读

    产品简介


    ESD1014 和 SZESD1014 是由 ON Semiconductor 提供的一款低电容瞬态电压抑制二极管阵列,专门设计用于高速数据线的静电放电(ESD)、快速瞬变脉冲群(EFT)和雷击保护。它们广泛应用于高带宽通信系统中,如USB数据线、DVI接口、T1/E1线路以及以太网保护等。

    技术参数


    - 工作环境
    - 峰值功率耗散:450W
    - 最大峰值脉冲电流:30A (8 x 20 μs)
    - 工作结温范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 引脚焊接温度最大值:260°C (10秒内)
    - 电气特性
    - 反向工作电压:3.3V
    - 击穿电压:5.0V 至 5.3V (测试电流1mA时)
    - 反向漏电流:5.0μA (3.3V下)
    - 钳位电压:
    - 1A 脉冲电流:6.2V (引脚5至GND)
    - 10A 脉冲电流:9.0V
    - 25A 脉冲电流:11V
    - 最大峰值脉冲电流:30A (8 x 20 μs 波形)
    - 结电容:
    - 0V 下,1MHz 频率:I/O引脚到GND之间3.8pF 至 5.0pF
    - 0V 下,1MHz 频率:I/O引脚间1.5pF 至 3.0pF

    产品特点和优势


    - 低电容特性:电容值仅6pF,使得在不影响信号完整性的情况下有效吸收静电放电。
    - 高可靠性:符合IEC 61000−4−2标准,最高耐受30kV的接触放电。
    - 汽车级应用:带有“SZ”前缀的产品通过AEC-Q101认证,满足特殊客户的要求。
    - 无铅化:所有产品均为无铅封装,符合环保要求。

    应用案例和使用建议


    - USB接口保护:适用于USB 1.1和2.0的数据线保护,确保数据传输稳定可靠。
    - DVI接口保护:可用于数字视频接口,保护显示器不受静电干扰。
    - 高速以太网保护:可保护T1/E1、T3/E3及10/100/1000以太网免受瞬态电压冲击。
    - 使用建议:确保正确的电路布局以最小化寄生电感和电容,选择合适的钳位电压进行匹配以达到最佳保护效果。

    兼容性和支持


    - 兼容性:与各种主流高速数据接口标准相兼容,便于集成。
    - 支持和服务:ON Semiconductor提供全面的技术支持,包括设计指南、样品需求及应用问题解答,确保客户的顺利部署。

    常见问题与解决方案


    - 问题:如何正确安装该二极管?
    - 解答:确保按照官方推荐的焊接温度曲线进行焊接,并保持良好的散热设计。

    - 问题:当出现过压情况时设备未响应?
    - 解答:检查系统中的钳位电压设置是否合适,必要时更换为更高额定电压的型号。

    总结和推荐


    ESD1014/SZESD1014以其出色的抗静电能力、广泛的适用范围及高度的可靠性,成为高速数据线保护领域的优秀选择。对于需要高性能静电防护的应用,推荐优先考虑使用该产品。由于其无铅化特性和全面的技术支持,无论是汽车电子还是消费电子产品,均能显著提升整体系统的稳定性与可靠性。

ESD1014MUTAG参数

参数
极性 单向
工作电压 3.3V
箝位电压 11V
击穿电压 5V
峰值脉冲电流 30A
峰值脉冲功率 450W
长*宽*高 2.6mm(长度)
通用封装 UFDFN-10(EP)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ESD1014MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ESD1014MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR ESD1014MUTAG ESD1014MUTAG数据手册

ESD1014MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.92
50+ ¥ 2.8
200+ ¥ 2.75
500+ ¥ 2.6
库存: 2
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.92
直接购买
加入购物车
