1N6373

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 1.5KW 10A 9.4V 6V DO-201AD 通孔安装
供应商型号: CEI-1N6373
供应商: 海外现货
标准整包数: 1

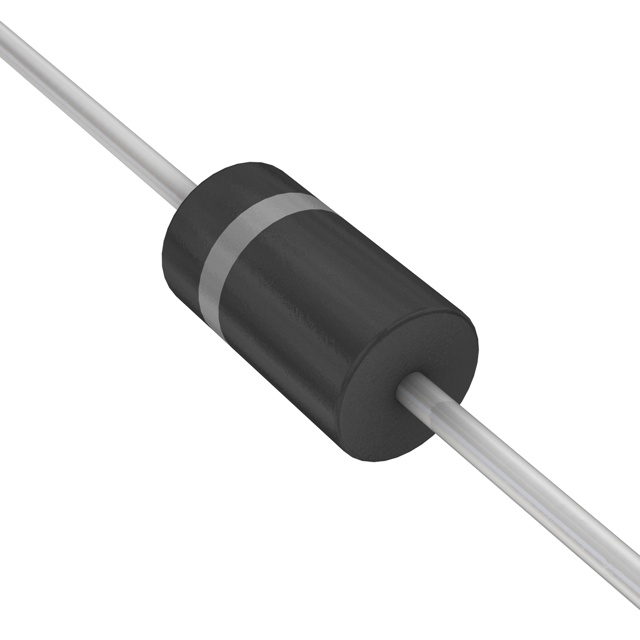

ON SEMICONDUCTOR TVS二极管/ESD抑制器 1N6373

1N6373概述

    1N6373 - 1N6381 Series (ICTE-5 - ICTE-36) TVS Diodes

    产品简介


    Mosorb系列的TVS(瞬态电压抑制器)二极管是专门设计用于保护敏感的电压组件免受高电压、高能量瞬变的影响。这些二极管具有出色的钳位能力、高浪涌能力、低阻抗和快速响应时间。它们适用于通信系统、数控系统、过程控制系统、医疗设备、商务机器、电源等多个工业和消费领域的应用,以保护CMOS、MOS和双极型集成电路。

    技术参数


    1. 工作峰值反向电压范围:5.0 V至45 V
    2. 峰值功率:1500瓦(@ 1 ms)
    3. ESD评级:3级(>16KV,按人体模型)
    4. 最大钳位电压:在峰值脉冲电流时的钳位电压
    5. 泄漏电流:10 V以上 < 5 μA
    6. 响应时间:通常 < 1 ns
    7. 热阻:结到引线热阻RJL = 20 °C/W
    8. 浪涌电流:@ TA = 25°C时的最大浪涌电流为200 A
    9. 温度范围:操作和存储温度范围为-65°C至+175°C

    产品特点和优势


    1. 卓越的钳位能力:能够在瞬间提供高达1500瓦的峰值功率。
    2. 快速响应:响应时间小于1纳秒,有效防止电压尖峰损害。
    3. 低泄漏电流:在超过10 V时,泄漏电流小于5 μA,确保高可靠性。
    4. 高可靠性:采用ON Semiconductor的Surmetic轴向引脚封装,保证长期稳定运行。

    应用案例和使用建议


    1. 通信系统:在高频信号传输中,能够有效保护设备免受雷击或其他瞬态电压影响。
    2. 医疗设备:确保关键电路不受电压波动干扰,提高设备可靠性。
    3. 数控系统:提供保护,避免电源波动引起的控制失效。
    使用建议:
    - 将TVS二极管尽可能靠近要保护的设备安装,以减少引线电感产生的电压过冲。
    - 选择合适的输入阻抗以防止保护器件过压。
    - 确保适当的电路布局,使用短引线,以减少外部感应效应。

    兼容性和支持


    这些TVS二极管支持无铅包装,可以轻松集成到现有的制造过程中。ON Semiconductor提供全面的技术支持和维护服务,包括SMT和焊接细节的手册下载。

    常见问题与解决方案


    1. 如何处理TVS二极管的焊接温度?
    - 焊接温度不得超过260°C,且在距离外壳1/16英寸处进行焊接,持续时间为10秒。
    2. 如何确定最佳的工作峰值反向电压(VRWM)?
    - 选择VRWM等于或大于直流或连续峰值工作电压的值。
    3. 如何处理高温下的功率降额?
    - 请参考附带的图表和数据表来计算正确的功率降额。

    总结和推荐


    Mosorb系列TVS二极管凭借其卓越的钳位能力和快速响应时间,在众多工业和消费应用中表现出色。由于其广泛的适用性和可靠性,强烈推荐在需要高效电压保护的应用中使用。无论是通信系统、医疗设备还是工业自动化设备,这些TVS二极管都能提供可靠的保护。

1N6373参数

参数
极性 -
工作电压 -
箝位电压 9.4V
击穿电压 6V
峰值脉冲电流 10A
峰值脉冲功率 1.5KW
9.5mm(Max)
DO-201AD,Axial
通用封装 DO-201AD
安装方式 通孔安装
零件状态 停产
包装方式 散装

1N6373厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1N6373数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR 1N6373 1N6373数据手册

1N6373封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.405 ¥ 20.3223
500+ $ 2.106 ¥ 17.7957
1000+ $ 1.95 ¥ 16.4775
库存: 50
起订量: 124 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
