NCP3712ASNT3G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: FL-NCP3712ASNT3G
供应商: 海外现货
标准整包数: 1

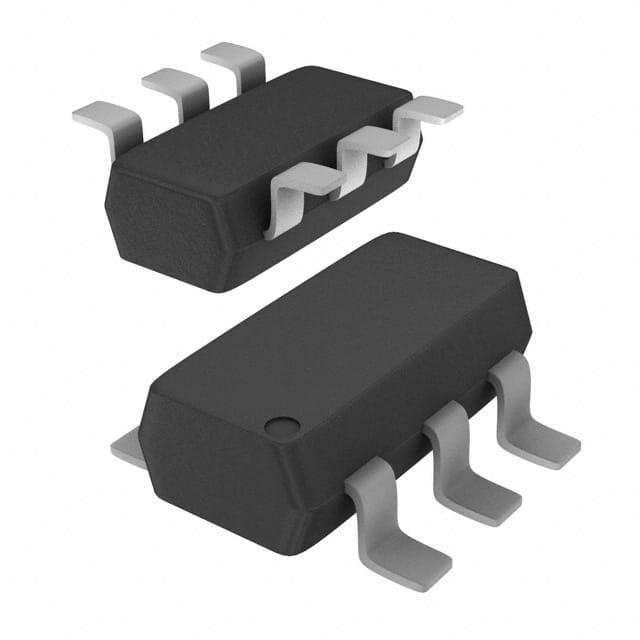

ON SEMICONDUCTOR TVS二极管/ESD抑制器 NCP3712ASNT3G

NCP3712ASNT3G概述

    NCP3712ASNT1/D 高边开关技术手册

    产品简介


    NCP3712ASNT1/D 是一款专为高电压瞬态隔离而设计的高边开关。它能够通过将负载与瞬态能量隔离开来保护负载免受瞬态电压的影响,而非吸收这些能量。这款高边开关特别适用于高电压和高电流的工业应用,如电源开关到电子模块、直流电源分配以及对敏感电路的缓冲。

    技术参数


    - 最大额定值
    - 输入至输出电压 (Vio): 105 V
    - 反向输入至Zener电压 (Vin(rev)): -9.0 V
    - 输出负载电流(连续) (Iload): -300 mA
    - 启用输入电流(连续) (Ienbl): 5.0 mA
    - Zener输入电流(连续) (Iz): 3.0 mA
    - 锁定性能(正向和负向): ±200 mA
    - 工作温度范围 (TA): -40°C 至 +85°C
    - 存储温度范围 (Tstg): -65°C 至 +150°C
    - 设备功率耗散(最小安装面积) (PD): 300 mW
    - 电气特性
    - 开启电压 (Von): 8.5 V 至 10.5 V
    - 关断电压 (Venbl(off)): 13 V 至 18.7 V
    - 输入至输出导通电压 (Vio(on)): 0.2 V 至 0.5 V
    - 输出负载电流(连续) (Io(on)): 最大 -200 mA
    - 传播延迟时间 (tPHL 和 tPLH): 1.5 μs
    - 上升时间和下降时间 (tr 和 tf): 400 ns 和 75 ns

    产品特点和优势


    1. 过压保护:可以通过外部齐纳二极管灵活设置过压保护阈值。
    2. 快速响应:在输入瞬态时能迅速关闭,确保快速保护。
    3. 低饱和电压:具备极低的饱和电压,减少功耗。
    4. 热稳定性:在-40°C 至 +85°C 的宽温范围内稳定运行。
    5. 耐用性:耐ESD(静电放电)测试,符合2000 V的人体模型标准。
    6. 汽车级应用:SZ前缀表示该产品适合汽车及其他需要特殊场所和控制变更要求的应用,并通过AEC-Q101认证。

    应用案例和使用建议


    - 高电压瞬态隔离:适用于需要隔离高压瞬态的场合,如DC电源分配系统。
    - 电源开关到电子模块:用于开关电源到敏感电子模块。
    - 缓冲敏感电路:在电压调节器前端使用,以避免因电源波动引起的损坏。
    使用建议:
    - 确保输入电压不超过105V,否则可能会导致器件损坏。
    - 在选择外部齐纳二极管时,需注意其额定电压和功率,以确保可靠运行。
    - 考虑到器件的工作温度范围,建议在极端温度环境下增加散热措施。

    兼容性和支持


    - 兼容性:与常见的电路板兼容,可轻松集成到现有设计中。
    - 支持:ON Semiconductor 提供详尽的技术支持和文档资源,包括技术文档、故障排除指南等。可通过官网和技术支持热线获取帮助。

    常见问题与解决方案


    1. 问题:设备在高温下工作不稳定。
    解决方案:确保良好的散热设计,并遵循推荐的工作温度范围。

    2. 问题:启用输入电流过高。
    解决方案:检查外围电路连接,确保启用引脚上的外部电阻值合适。

    3. 问题:输出负载电流不足。
    解决方案:确认外部Rboost电阻值是否正确,且满足最小阻值要求。

    总结和推荐


    NCP3712ASNT1/D 高边开关凭借其出色的过压保护能力和低饱和电压,在高电压和高电流应用中表现出色。它在电源管理和瞬态保护方面提供了强大的功能,是理想的解决方案。尽管它具备多种优点,但在使用时需要注意严格的散热管理,尤其是在极端温度条件下。总体而言,对于需要高性能和高可靠性的应用,强烈推荐使用这款高边开关。

NCP3712ASNT3G参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
SC-74,SOT-457
通用封装 SC-74,SOT-457
安装方式 贴片安装
应用等级 通用级
零件状态 最后售卖
包装方式 散装,卷带包装
