NUP4012PMUTAG

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 4V 单向 5.2V UFDFN-6(EP) 贴片安装
供应商型号: CY-NUP4012PMUTAG
供应商: Avnet
标准整包数: 1

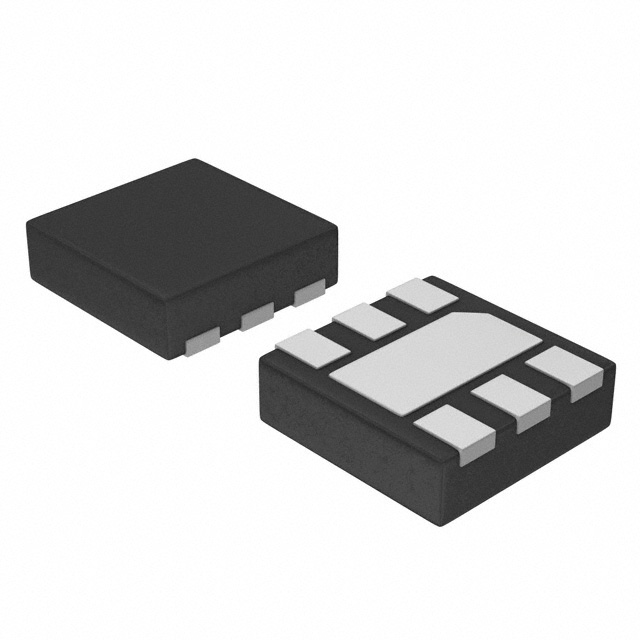

ON SEMICONDUCTOR TVS二极管/ESD抑制器 NUP4012PMUTAG

NUP4012PMUTAG概述

    # NUP4012PMU Quad Transient Voltage Suppressor Array 技术手册

    产品简介


    NUP4012PMU是一款四通道瞬态电压抑制器阵列(TVS阵列),专为需要超低电容(典型值为0.7 pF)以保护敏感组件免受静电放电(ESD)和瞬态电压事件的设备而设计。这款设备采用了共阴极设计,能够在单一六引脚UDFN低轮廓封装中保护四个独立高速数据线。特别适用于空间受限的设计,例如USB 2.0高速接口、手机、MP3播放器以及SIM卡保护。

    技术参数


    - 工作温度范围:TJ = −40°C 到 +125°C
    - 存储温度范围:TSTG = −55°C 到 +150°C
    - 最高回流焊温度:TL = 260°C (10秒)
    - 电击穿电压:VBR = 5.2 V至5.5 V
    - 最大反向漏电流:IR = 1.0 μA @ VRWM
    - 最大反向峰值脉冲电流:IPP
    - 峰值功率耗散:Ppk
    - 钳位电压:VC @ IPP
    - 最大电容:C = 0.7 pF (VR = 0V, f = 1.0 MHz)
    - IEC 61000−4−2接触放电测试:±14 kV

    产品特点和优势


    - 低电容:数据线的典型电容为0.7 pF,适合高频率设计。
    - 保护多个数据线:可以同时保护多达四个独立的数据线。
    - 紧凑封装:采用1.6 x 1.6 mm的UDFN封装,厚度仅0.50 mm,适合超薄设计。
    - 高ESD防护等级:符合IEC 61000−4−2标准,接触放电测试级别达到4级(14 kV)。
    - 无铅封装:RoHS合规,是无铅设备。
    - 低泄漏电流和快速响应时间:这些特性使其成为对空间要求严格的设计的理想选择。

    应用案例和使用建议


    应用案例
    - USB 2.0高速接口:在USB设备中,保护高速数据线免受静电放电影响。
    - 手机和MP3播放器:保护内部高速通信线路和外部接口。
    - SIM卡保护:防止SIM卡受到ESD的影响。
    使用建议
    - 在设计中确保足够的接地面积,以增强ESD防护效果。
    - 配合使用额外的去耦电容,有助于进一步提高系统的抗干扰能力。

    兼容性和支持


    - 兼容性:与多种标准的高速接口协议兼容,如USB 2.0。
    - 技术支持:ON Semiconductor提供详尽的技术支持文档和在线资源,帮助客户在设计和应用中充分发挥NUP4012PMU的性能。

    常见问题与解决方案


    1. 问:如何避免过热损坏?
    - 答:确保在最高回流焊温度下操作不超过10秒,并遵循推荐的工作条件。过长时间的高温会导致设备损坏。
    2. 问:在哪些应用场景中会使用到NUP4012PMU?
    - 答:常用于手机、平板电脑、USB 2.0接口和其他需要ESD防护的高频率信号路径中。
    3. 问:如何进行有效的安装和调试?
    - 答:确保所有引脚正确连接,并根据制造商的指导文档进行焊接和组装。对于精密电路,最好由专业技术人员完成安装过程。

    总结和推荐


    NUP4012PMU凭借其出色的钳位能力和超低电容,在各种高速通信接口设计中表现出色。它特别适合于空间有限且需要高度ESD防护的应用场合。综合以上所述,我们强烈推荐此款TVS阵列给寻求高效能、低电容解决方案的工程师和设计师们。
    如果您有任何疑问或需要进一步的帮助,请随时联系ON Semiconductor的技术支持团队。

NUP4012PMUTAG参数

参数
工作电压 4V
箝位电压 -
击穿电压 5.2V
峰值脉冲电流 -
峰值脉冲功率 -
极性 单向
6-UFDFN 裸露焊盘
通用封装 UFDFN-6(EP)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

NUP4012PMUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NUP4012PMUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR NUP4012PMUTAG NUP4012PMUTAG数据手册

NUP4012PMUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3226 ¥ 2.7766
500+ $ 0.3196 ¥ 2.7514
1000+ $ 0.3107 ¥ 2.6252
5000+ $ 0.3107 ¥ 2.6252
库存: 416956
起订量: 361 增量: 1
交货地:
最小起订量为:300
合计: ¥ 832.98
