NLSV2T244DMR2G

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: Voltage Level 5.3ns 三态,非反相 1 2 900mV 5.5V 单向 900mV~4.5V 900mV~4.5V MSOP-8 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: NLSV2T244DMR2GOSCT-ND
供应商: Digi-Key
标准整包数: 1

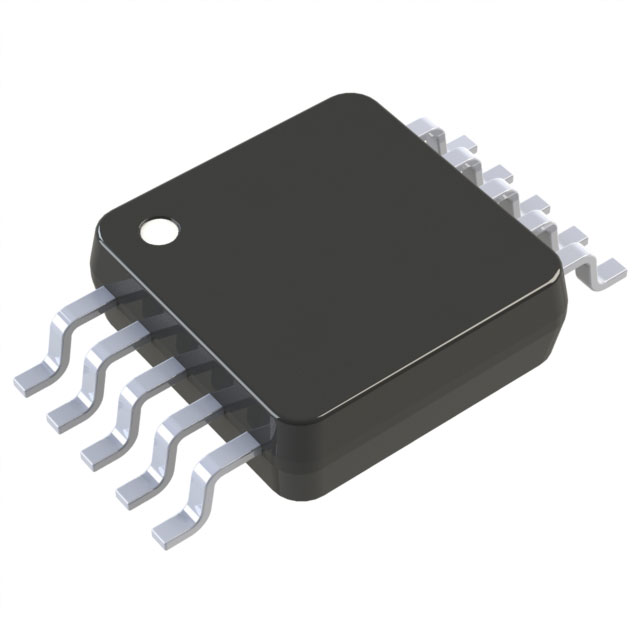

ON SEMICONDUCTOR 电平转换器 NLSV2T244DMR2G

NLSV2T244DMR2G概述


    产品简介


    NLSV2T244:2位双电源非反相电平转换器
    NLSV2T244 是一种2位可配置的双电源电压电平转换器,能够将两个不同电源轨(VCCA 和 VCCB)之间的逻辑信号进行翻译。此转换器支持输入端(An)和输出端(Bn)从0.9 V到4.5 V的宽电压范围,适用于各种低电压应用场景。

    技术参数


    - 电源电压范围:
    - 输入端:0.9 V 至 4.5 V
    - 输出端:0.9 V 至 4.5 V
    - 传播延迟时间:
    - tPLH, tPHL:4.5 V 时 1.6 至 1.8 ns;3.3 V 时 1.7 至 1.9 ns
    - 输出使能延迟时间:
    - tPZH, tPZL:4.5 V 时 2.6 至 3.8 ns;3.3 V 时 3.7 至 3.9 ns
    - 输出关断延迟时间:
    - tPHZ, tPLZ:4.5 V 时 2.6 至 3.8 ns;3.3 V 时 3.7 至 3.9 ns
    - 输入/输出泄漏电流:
    - II:0.9 V 至 4.5 V,最大值为±1.0 µA
    - 总静态功耗:
    - 4.5 V 时最大值小于 2 μA
    - 封装类型:
    - UDFN8, SO-8, Micro8

    产品特点和优势


    - 宽电压范围: 支持从0.9 V到4.5 V的输入和输出,使得NLSV2T244非常适合于各种低电压设备。
    - 高传输速度: 具有平衡的传播延迟,确保高速传输。
    - 输出保护: 内置过压保护(OVT),保证在4.5 V以下的电压下运行不会损坏设备。
    - 电源控制: 支持不优先的VCCA和VCCB顺序,确保即使在电源未达到激活状态时输出保持三态。
    - 紧凑封装: 小巧的UFDN8, SO-8, Micro8封装,便于集成到各种便携式设备中。
    - 环保: 符合RoHS标准,无铅,无卤素/无溴化阻燃剂。

    应用案例和使用建议


    - 应用领域: 移动电话、PDA及其他便携式设备。
    - 使用场景: 在这些设备中,NLSV2T244可以用来连接具有不同电压标准的组件,以实现无缝通信。
    - 使用建议: 确保所有引脚都正确连接到适当的电源和接地,以避免信号失真。如果使用多个转换器,请检查它们之间的信号完整性,确保没有干扰或串扰。

    兼容性和支持


    - 兼容性: NLSV2T244支持广泛的电压范围,适用于多种不同的设备。与市场上主流的移动设备和便携式设备兼容。
    - 支持和维护: 厂商提供技术支持,包含详细的文档和设计指南,确保用户能够正确地使用该设备。

    常见问题与解决方案


    - 问题: 设备在低电压条件下无法正常工作。
    - 解决方案: 确认电源电压是否符合规范(0.9 V至4.5 V)。如果仍存在问题,检查电路板是否有短路或损坏的元件。
    - 问题: 信号传输出现延时。
    - 解决方案: 检查所有连接线是否良好,信号完整性是否受到影响。如果需要,可以增加去耦电容以减少噪声和延时。
    - 问题: 设备在关机状态下输出仍然有电压。
    - 解决方案: 确认电源是否完全断开。检查OE引脚是否正确连接到GND,以确保设备进入三态模式。

    总结和推荐


    NLSV2T244 是一款专为低电压便携式设备设计的高效电平转换器,具有出色的宽电压兼容性、高传输速度和可靠的保护机制。它适用于各种需要不同电压信号电平转换的应用场合。综合考虑其高性能和易用性,我们强烈推荐这款产品用于移动设备和其他便携式电子产品中。

NLSV2T244DMR2G参数

参数
通道类型 单向
传播延迟时间 5.3ns
电压- VCCA 900mV~4.5V
输出信号类型 -
电路数量 1
输入信号类型 -
最小工作供电电压 900mV
数据速率 -
电压- VCCB 900mV~4.5V
输出类型 三态,非反相
每个电路的通道数 2
最大工作供电电压 5.5V
转换器类型 Voltage Level
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NLSV2T244DMR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLSV2T244DMR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR NLSV2T244DMR2G NLSV2T244DMR2G数据手册

NLSV2T244DMR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5208 ¥ 29.7508
10+ $ 2.2453 ¥ 18.973
25+ $ 1.8562 ¥ 15.3832
100+ $ 1.5174 ¥ 12.5751
250+ $ 1.3545 ¥ 11.2257
500+ $ 1.2558 ¥ 10.4071
库存: 631
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.75
