NLSV4T240MUTAG

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: Voltage Level 3.3ns 三态,反相 1 4 900mV 4.5V 单向 900mV~4.5V 900mV~4.5V QFN 贴片安装,黏合安装 2mm(长度)*1.7mm(宽度)
供应商型号: CSJ-ST29396097
供应商: 海外现货
标准整包数: 1

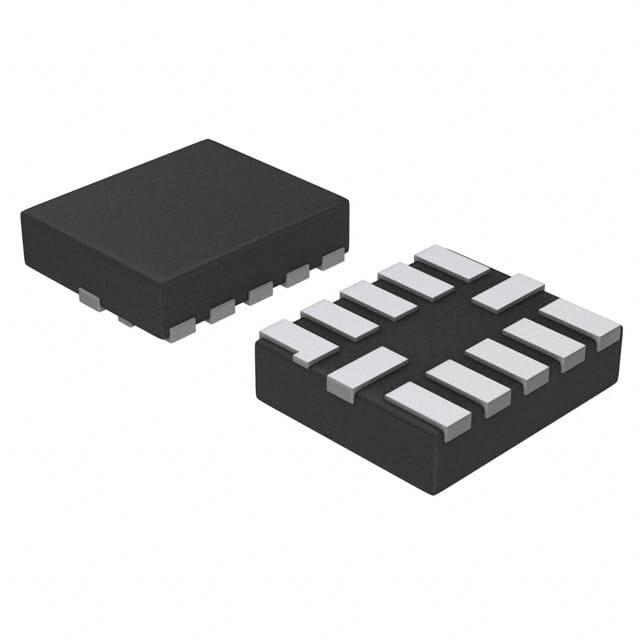

ON SEMICONDUCTOR 电平转换器 NLSV4T240MUTAG

NLSV4T240MUTAG概述

    NLSV4T240:4位双供电反相电平转换器

    产品简介


    NLSV4T240是一款4位可配置双供电电压电平转换器。输入端An和输出端Bn被设计成可以追踪两个不同的电源轨,分别是VCCA和VCCB。这两个电源轨的配置范围可以从0.9V到4.5V,允许在输入An到输出Bn之间进行通用的低压转换。

    技术参数


    - 供电范围:VCCA和VCCB的工作电压范围为0.9V至4.5V。
    - 速度特性:具有高速传输延迟特性,传播延迟平衡。
    - 保护特性:输入和输出具备OVT(过压)保护,最高可达4.5V。
    - 供电保护:在电源关闭状态下,输出处于三态模式。
    - 封装形式:超小型封装,尺寸为1.7mm x 2.0mm UQFN12。
    - 环保特性:无铅产品。

    产品特点和优势


    - 宽泛的供电范围:适用于多种供电系统,确保广泛的应用灵活性。
    - 高可靠性:内置OVT保护机制,提高产品稳定性和可靠性。
    - 小型化设计:采用UQFN12封装,适合空间受限的应用场合。
    - 高性价比:通过合理的功耗和高性能表现,为用户提供了良好的性价比选择。

    应用案例和使用建议


    - 移动电话:NLSV4T240能够满足移动电话中的低电压信号转换需求,特别是在不同供电区域之间的信号兼容性上表现出色。
    - PDA及其他便携设备:作为便携设备中的信号转换组件,NLSV4T240在有限的空间内提供高效的电压转换能力。
    - 使用建议:建议在电路设计中,确保所有引脚的接地连接正确且可靠,以避免信号失真和干扰。此外,在高压环境下使用时应注意电源的正确配置,避免供电不足引起的信号失真。

    兼容性和支持


    - 兼容性:NLSV4T240支持与多种设备和电子元器件的兼容使用,但具体兼容情况需参考制造商的技术文档。
    - 支持信息:制造商提供全面的技术支持和售后服务,如有疑问,可以通过官方渠道获得帮助。

    常见问题与解决方案


    - 问题1:供电电压超出规定范围。
    - 解决方案:检查并调整供电电压,确保在规定的0.9V至4.5V范围内。
    - 问题2:信号失真或延迟。
    - 解决方案:确认电路布局合理,尽量减少线路阻抗和寄生电容的影响。必要时可以增加去耦电容。
    - 问题3:电源关闭后信号不稳定。
    - 解决方案:检查电源关闭状态下的三态控制设置,确保正确的操作顺序和时间。

    总结和推荐


    NLSV4T240是一款专为便携式电子设备设计的高效电平转换器。它具有宽泛的供电范围、小型化封装和高可靠性等特点,非常适合在移动电话、PDA和其他便携设备中使用。经过详细的测试和验证,NLSV4T240表现出色,值得推荐给需要高性能信号转换解决方案的用户。

NLSV4T240MUTAG参数

参数
传播延迟时间 3.3ns
最大工作供电电压 4.5V
转换器类型 Voltage Level
数据速率 -
通道类型 单向
输出类型 三态,反相
输出信号类型 -
电压- VCCB 900mV~4.5V
最小工作供电电压 900mV
每个电路的通道数 4
电压- VCCA 900mV~4.5V
电路数量 1
输入信号类型 -
长*宽*高 2mm(长度)*1.7mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NLSV4T240MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLSV4T240MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR NLSV4T240MUTAG NLSV4T240MUTAG数据手册

NLSV4T240MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
