TLV431ASN1T1G

产品分类: 电压基准芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 精密,可编程电压基准芯片, 1.24V, SOT-23封装, ±1 %, ±2 %精确度, 表面贴装安装, 3引脚
供应商型号: AV-S-ONSTLV431ASN1T1G
供应商: Avnet
标准整包数: 3000

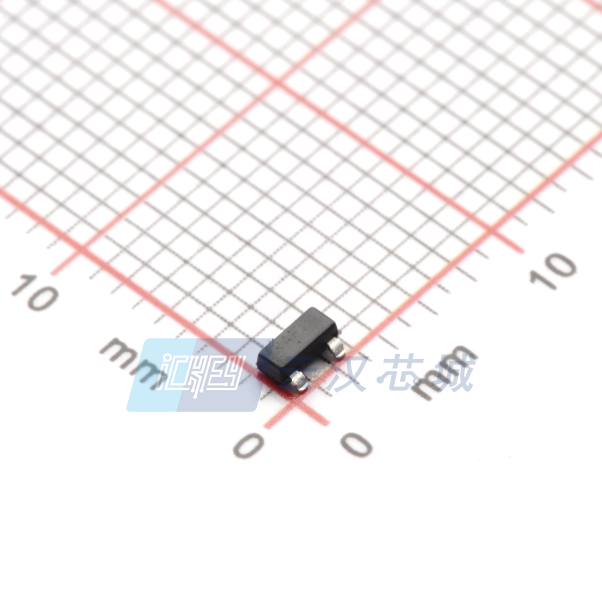

ON SEMICONDUCTOR 电压基准芯片 TLV431ASN1T1G

TLV431ASN1T1G概述

    TLV431A/D:低电压精密可调分流调节器

    1. 产品简介


    TLV431A/D是一款由Semiconductor Components Industries, LLC(简称ON Semiconductor)生产的低电压精密可调分流调节器。这一系列产品具备从1.24V到16V的输出电压可编程范围,适用于多种应用场景。TLV431A、B和C系列提供不同的精度等级,从±1.0%到±0.2%不等,具有出色的电流开关特性和低动态阻抗(0.20Ω),非常适合在要求高精度参考电压的应用中替代齐纳二极管。

    2. 技术参数


    - 输出电压范围:1.24V至16V
    - 参考电压精度:
    - TLV431A系列:±1.0%(25℃);±2.0%(全工业温度范围)
    - TLV431B系列:±0.5%(25℃);±1.0%(全工业温度范围)
    - TLV431C系列:±0.2%(25℃);±1.0%(全工业温度范围)
    - 热稳定性:全工业温度范围内的稳定性
    - 最大功耗:基于热阻
    - 适用环境温度范围:
    - TLV431:-40°C 至 85°C
    - NCV431/SCV431:-40°C 至 125°C
    - 电气特性:包括参考输入电压偏差、动态阻抗等

    3. 产品特点和优势


    TLV431A/D系列产品拥有诸多优势:
    - 高精度输出电压,适合于对参考电压要求严格的场合。
    - 精确的温度补偿,确保在不同温度条件下的稳定性能。
    - 微型封装(如TSOP-5、SOT-23-3、TO-92-3)方便安装。
    - 符合AEC-Q100标准,适合汽车和其他应用。
    - Pb-Free和Halide-Free,环保材料符合现代生产标准。

    4. 应用案例和使用建议


    TLV431A/D被广泛应用于低输出电压(3.0V至3.3V)的开关电源误差放大器、可调电压或电流线性及开关电源、电压监测等领域。以下是一些实际应用中的建议:
    - 在设计需要高精度电压参考的电路时,可以将TLV431A/D用于替换传统齐纳二极管,提升系统的整体精度。
    - 在使用TLV431A/D构建隔离式低压电源反馈回路时,搭配光耦合器可以增强系统的稳定性。

    5. 兼容性和支持


    TLV431A/D与各类外部电阻(R1和R2)兼容,可以根据具体需求进行选择。此外,ON Semiconductor提供了丰富的技术支持,包括详细的测试报告、应用笔记以及在线资源,确保用户能够顺利地集成这些元件。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的R1和R2值?
    - 解决方案:根据所需的输出电压和电流计算。具体公式为:\[V{\text{out}} = \left(1 + \frac{R1}{R2}\right)V{\text{ref}}\]。参考数据手册中的典型应用电路。
    - 问题2:如何选择合适的工作温度范围?
    - 解决方案:根据具体应用环境选择合适的系列,如NCV系列适用于汽车环境(-40°C至125°C)。

    7. 总结和推荐


    TLV431A/D系列是一款性能优异的低电压精密可调分流调节器,以其高精度、宽泛的温度范围和微型封装,在众多应用中表现出色。无论是汽车电子还是消费电子领域,它都具有显著的竞争力。综上所述,强烈推荐在需要高精度电压参考的应用中采用TLV431A/D。

TLV431ASN1T1G参数

参数
噪声 - 10Hz 至 10KHz -
最大串联VREF—输入电压 18V
电流 - 阴极 80μA
最小输出电压 1.24V
工作电源电流 -
输出电流 20mA
温度系数 -
最大输出电压 16V
输出类型 Adjustable
噪声 - 0.1Hz 至 10Hz -
精度 ±1%
长*宽*高 2.9mm*1.3mm*1mm
通用封装 SOT-23-3,TO-236
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

TLV431ASN1T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

TLV431ASN1T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电压基准芯片 ON SEMICONDUCTOR TLV431ASN1T1G TLV431ASN1T1G数据手册

TLV431ASN1T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1024 ¥ 0.9061
9000+ $ 0.1015 ¥ 0.8982
库存: 27000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2718.3
