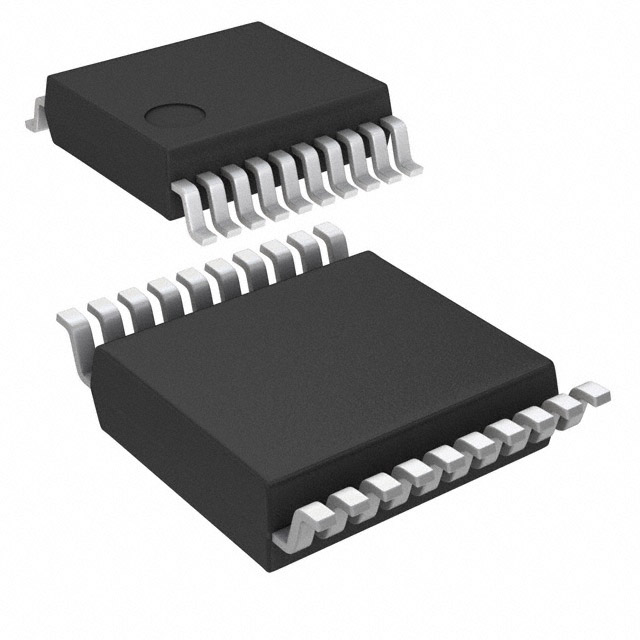

LV8804FV-TLM-H

产品分类: 其他稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 半桥(3) SSOPJ-20 贴片安装,黏合安装 5.2mm*4.4mm*1.3mm
供应商型号: 11M-LV8804FV-TLM-H
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 其他稳压器 LV8804FV-TLM-H

LV8804FV-TLM-H概述


    产品简介


    LV8804FV 电机驱动器
    LV8804FV 是一款专为个人电脑和服务器风扇设计的电机驱动器。它能够实现无传感器三相直流电机的直接脉宽调制(PWM)控制,确保风扇的平稳运行和高效管理。这款芯片适用于需要高精度控制和稳定输出电流的应用场合。

    技术参数


    - 供电电压
    - VCC 最大:16V
    - VG 最大:21V
    - 输出电流
    - OUT 引脚最大输出电流:1.2A
    - FG 引脚最大输出电流:5mA
    - 工作环境
    - 工作温度范围:-30°C 到 +95°C
    - 存储温度范围:-55°C 到 +150°C
    - 功耗
    - 单独 IC 的最大功率损耗:0.3W
    - 装载在指定电路板上的最大功率损耗:0.95W

    产品特点和优势


    - 直接 PWM 控制: LV8804FV 支持直接脉宽调制(PWM),使电机可以快速启动并平稳运行。
    - 高效率: 使用同步整流技术以提高整体效率并减少发热。
    - 灵活的配置: 可通过调整外部电阻和电容来精确控制电机的速度和电流限制。
    - 保护功能: 内置过温保护、电流限制和锁检测等功能,确保系统安全稳定运行。

    应用案例和使用建议


    LV8804FV 在个人电脑和服务器风扇的冷却系统中表现优异。其高精度的 PWM 控制和可靠的保护机制使其成为此类应用的理想选择。例如,在服务器风扇中,可通过连接不同阻值的电阻来设定电机的最小速度和最大限流,从而达到最佳散热效果。
    使用建议:
    1. 确保 VCC 和 GND 之间的电源和接地线尽可能短且粗,以降低阻抗。
    2. 连接适当容量的滤波电容(如 1,000pF 至 10,000pF)到 COMIN 和 FIL 引脚之间,以避免噪声干扰。
    3. 检查并重新评估电容值以确保电机启动时间最短且一致性最佳。

    兼容性和支持


    LV8804FV 设计用于与标准的 20 引脚 SSOP 封装相兼容。ON Semiconductor 提供全面的技术支持和文档资料,包括详细的硬件参考设计和应用指南,以帮助用户快速上手和优化其应用。

    常见问题与解决方案


    1. 问题:启动时风扇无法正常运转。
    解决办法:检查 VCC 和 GND 连接是否正确,并确认所选电容值是否符合规格要求。
    2. 问题:电机温度过高。
    解决办法:检查热设计是否合理,确保散热片或其他冷却措施到位。
    3. 问题:电机无法停止。
    解决办法:验证 CTL 引脚的电压设置是否正确,并检查 CTL 和 MINSP 引脚的连接情况。

    总结和推荐



    总结

    :
    LV8804FV 是一款功能强大且稳定的电机驱动器,特别适合用于个人电脑和服务器风扇。其高精度的 PWM 控制能力和丰富的保护功能使其在多种应用场景中表现出色。
    推荐:
    我们强烈推荐使用 LV8804FV 作为个人电脑和服务器风扇的电机驱动解决方案。尽管其成本可能略高于同类产品,但其卓越的性能和可靠性无疑使其成为市场的优质选择。

LV8804FV-TLM-H参数

参数
拓扑 半桥(3)
长*宽*高 5.2mm*4.4mm*1.3mm
通用封装 SSOPJ-20
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装
