KA431SAMFTF

产品分类: 电压基准芯片
厂牌: ON SEMICONDUCTOR
产品描述: 50ppm/℃ Adjustable 100mA 2.495V 37V 36V 1mA ±1% SOT-23F-3 贴片安装,黏合安装 2.92mm*1.3mm*930μm
供应商型号: KA431SAMFTF
供应商: 云汉优选
标准整包数: 1

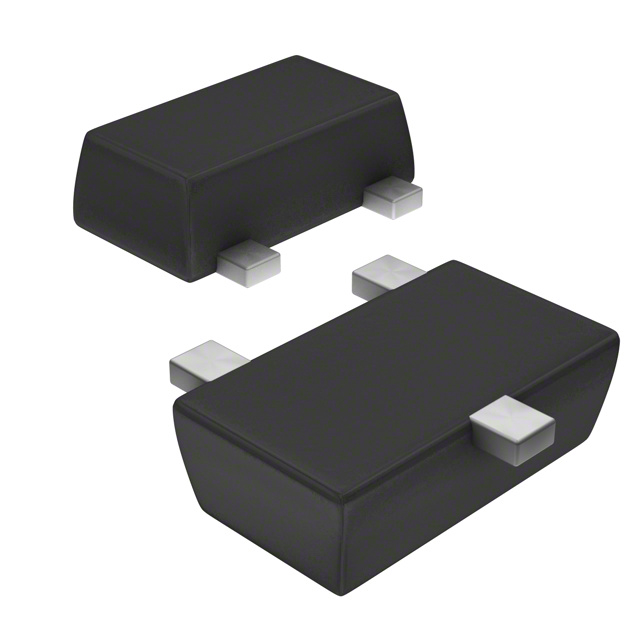

ON SEMICONDUCTOR 电压基准芯片 KA431SAMFTF

KA431SAMFTF概述

    电子元器件技术手册:KA431S/KA431SA/KA431SL可编程分流调节器

    1. 产品简介


    KA431S/KA431SA/KA431SL 是三端可编程分流调节器系列,具有稳定的热稳定性,适用于整个工作温度范围。输出电压可通过两个外部电阻设置在约2.5V到36V之间。这些器件具有优异的动态输出阻抗(0.2欧姆),适用于多种应用场合,特别是在替代齐纳二极管的应用中表现出色。

    2. 技术参数


    - 输出电压范围: 2.5V 到 36V
    - 动态输出阻抗: 0.2 欧姆 (典型值)
    - 阴极电流能力: 1.0 到 100 mA
    - 全温范围等效温度系数: 50 ppm/°C (典型值)
    - 温度补偿: 工作温度范围为 -25°C 至 +85°C
    - 输出噪声电压: 低
    - 快速启动响应: 快速响应时间
    - 无铅且无卤素

    3. 产品特点和优势


    - 可编程输出电压: 输出电压可在2.5V至36V范围内自由设定。
    - 低动态输出阻抗: 0.2欧姆的低动态输出阻抗使得输出电压更加稳定。
    - 高精度: 输出电压误差在±2%内。
    - 温度稳定性: 具备优秀的温度补偿功能,保证在宽温度范围内的性能稳定。
    - 快速响应: 提供快启特性,适用于需要迅速响应的应用场景。

    4. 应用案例和使用建议


    - 稳压电源: 在开关电源设计中作为反馈环路的一部分,提供稳定的输出电压。
    - 负载电流控制: 在电池充电电路中用于控制负载电流,保护电池免受过充。
    - 恒流源: 在传感器接口设计中,可以提供精确的恒定电流。

    使用建议:
    - 确保阴极电流在规定的范围内,以保证良好的稳定性。
    - 设计时要考虑散热问题,确保温度不超过最大允许值。
    - 对于精密应用,考虑选择更高精度的产品(如KA431SL)。

    5. 兼容性和支持


    - 兼容性: 适用于各种标准接口,易于与其他电子元件集成。
    - 厂商支持: onsemi 提供详尽的技术文档、样品和应用支持,确保用户能够顺利应用。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查阴极电流是否在规定的范围内,确保阴极电压符合要求。
    - 问题2: 温度稳定性差。
    - 解决方案: 确认安装位置避免高温环境,确保使用适当的散热措施。
    - 问题3: 输出噪声大。
    - 解决方案: 使用低噪声的外部元件,减少外界干扰。

    7. 总结和推荐



    总结

    :
    KA431S/KA431SA/KA431SL可编程分流调节器具有出色的性能和广泛应用前景。其低动态输出阻抗、高精度和优良的温度稳定性使其在多种应用场景中表现出色。
    推荐:
    我们强烈推荐使用KA431S/KA431SA/KA431SL调节器,特别是对于需要高精度、稳定输出电压的应用。通过合理的设计和选型,这些器件可以大大提升系统的性能和可靠性。

KA431SAMFTF参数

参数
最小输出电压 2.495V
工作电源电流 -
输出类型 Adjustable
噪声 - 0.1Hz 至 10Hz -
温度系数 50ppm/℃
电流 - 阴极 1mA
输出电流 100mA
噪声 - 10Hz 至 10KHz -
最大串联VREF—输入电压 37V
最大输出电压 36V
精度 ±1%
长*宽*高 2.92mm*1.3mm*930μm
通用封装 SOT-23F-3
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

KA431SAMFTF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KA431SAMFTF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电压基准芯片 ON SEMICONDUCTOR KA431SAMFTF KA431SAMFTF数据手册

KA431SAMFTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.85
3000+ ¥ 0.7956
6000+ ¥ 0.7752
12000+ ¥ 0.7684
库存: 12523
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.85
直接购买
加入购物车
