NCV7608DQR2G

产品分类: 电机驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 5.5V~28V 半桥(4) Power MOSFET 350mA 直流电机 3.15V 5.25V SPI Octal Configurable Low/High Side Driver SSOP-36(EP) 贴片安装,黏合安装 10.3mm(长度)*7.5mm(宽度)
供应商型号: NCV7608DQR2G
供应商: 国内现货
标准整包数: 50

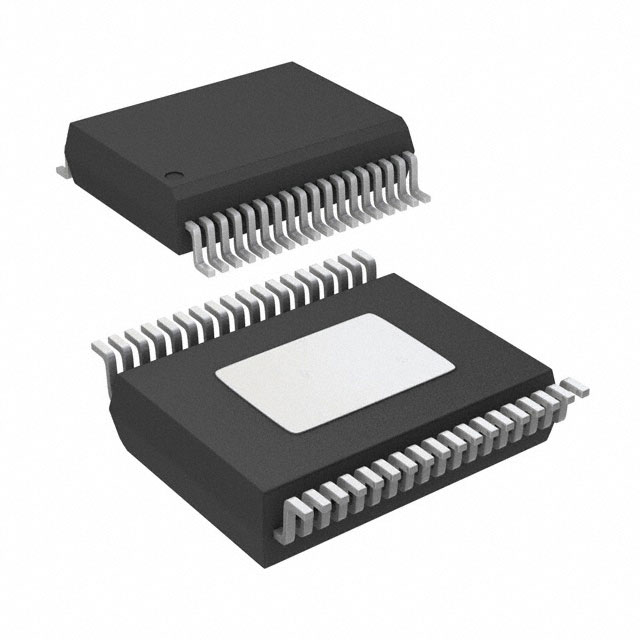

ON SEMICONDUCTOR 电机驱动器 NCV7608DQR2G

NCV7608DQR2G概述


    产品简介


    NCV7608八通道可配置高低侧驱动器
    NCV7608是一款集成了8个可配置为高侧、低侧或桥接(H-Bridge)模式的输出驱动器的集成电路。这款器件不仅支持通过标准的串行外设接口(SPI)进行数字控制,还能提供诊断故障信息。此外,四个通道(#5至#8)可以通过外部控制输入引脚进行脉宽调制(PWM)控制。NCV7608广泛应用于汽车、工业等领域,特别适合于继电器驱动、直流电机驱动和LED驱动等应用。

    技术参数


    - 电源电压范围:电池供电电压(VS):5.5V~28V;逻辑供电电压(VCC):3.15V~5.25V
    - 输出电流:每个通道最大持续电流350mA
    - 温度范围:存储温度(Tstr):-55℃~+150℃;工作温度范围:-40℃~+150℃
    - 热阻抗:管芯到引脚(RJL):SO28:34℃/W;SSOP36-EP:37℃/W
    - 漏电保护:高侧输出电压钳位(VS):34V~48V;低侧输出电压钳位(GND):-1V~34V(低限受门极-漏极钳位限制)
    - 过电流保护:高侧过流阈值:-1.90A~-0.80A;低侧过流阈值:0.80A~1.90A
    - 唤醒时间和关闭时间:SPI串行控制的输出开启时间为1μs~50μs;SPI串行控制的输出关闭时间为1μs~100μs

    产品特点和优势


    - 独立的可配置驱动器:八个输出通道可以配置成高侧、低侧或桥接模式,灵活性高。
    - 低导通电阻(RDS(on)):典型值为1.2Ω(@25°C),降低功耗。
    - SPI接口:16位帧长,兼容级联连接,方便数据通信和诊断。
    - PWM控制:四个通道可以通过外部控制输入进行PWM控制,适应多种应用场景。
    - 过温保护和过流保护:自动关闭过热和过流情况下的通道,保障安全。
    - 适用于汽车和工业应用:符合AEC-Q100认证标准,确保在恶劣环境下稳定运行。

    应用案例和使用建议


    应用案例
    - 汽车应用:如电动窗、雨刷电机、座椅加热等需要精准控制和高可靠性驱动的应用。
    - 工业应用:如工厂自动化设备中的电机驱动、LED照明系统等。
    - 继电器驱动:通过SPI接口实现精确控制,同时提供故障报告功能。
    使用建议
    - 散热管理:由于NCV7608在工作时会发热,建议采用散热片或风扇等散热措施以保证正常工作温度范围。
    - 引脚配置:注意配置EN(使能)引脚和PWM控制输入引脚,确保各通道的正确启用和关闭。

    兼容性和支持


    - 兼容性:NCV7608设计符合AEC-Q100标准,因此与汽车应用相关的其他电子元件兼容性良好。
    - 支持和维护:厂商提供了详尽的技术手册和技术支持,确保用户能够快速解决任何可能遇到的问题。

    常见问题与解决方案


    - 问题:在启动过程中遇到无法检测开路的问题。
    - 解决方案:确认电池电压(VS)在工作范围内,并检查是否正确配置了相关引脚。
    - 问题:输出电流达到阈值后,电路未能正确关断。
    - 解决方案:检查是否有硬件短路或过载情况,确认相关保护设置是否正确配置。
    - 问题:温度过高导致过热保护。
    - 解决方案:检查散热装置是否正常工作,调整环境或增加散热措施。

    总结和推荐


    综合评估
    - 优点:高集成度、多功能性、优秀的温度和过流保护能力,以及良好的电磁兼容性能。
    - 推荐使用:鉴于NCV7608强大的功能、广泛的适用性和可靠的安全保护机制,强烈推荐用于汽车、工业和消费电子领域的复杂控制系统设计中。对于需要高精度控制和高可靠性的应用场合,该器件将是理想的选择。

NCV7608DQR2G参数

参数
电机类型 直流电机
接口类型 SPI
拓扑 半桥(4)
电压 - 负载 5.5V~28V
工艺 Power MOSFET
额定电流 350mA
功率 -
最大工作供电电压 5.25V
功能 Octal Configurable Low/High Side Driver
最小工作供电电压 3.15V
电机类型 - AC,DC -
长*宽*高 10.3mm(长度)*7.5mm(宽度)
通用封装 SSOP-36(EP)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV7608DQR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV7608DQR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电机驱动器 ON SEMICONDUCTOR NCV7608DQR2G NCV7608DQR2G数据手册

NCV7608DQR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 44.07
1500+ ¥ 43.392
3000+ ¥ 42.714
6000+ ¥ 42.036
库存: 8943
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 2203.5
