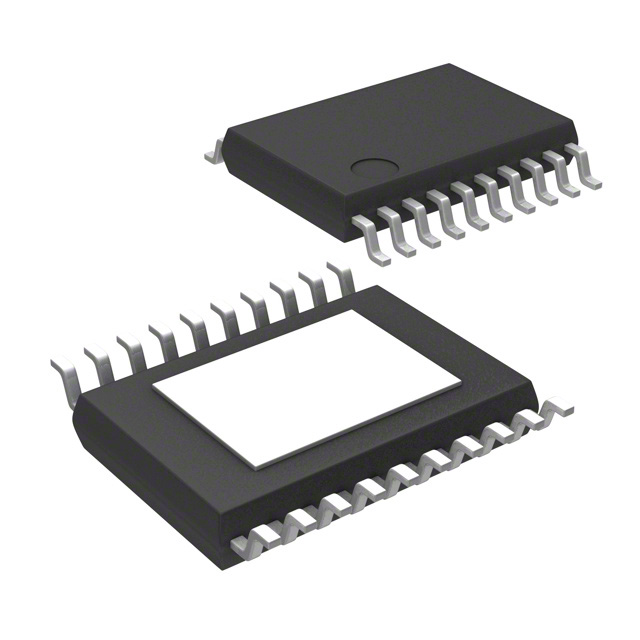

LV8760T-TLM-E

产品分类: 其他稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 半桥(2) TSSOPJ-20 贴片安装,黏合安装
供应商型号: CY-LV8760T-TLM-E
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他稳压器 LV8760T-TLM-E

LV8760T-TLM-E概述


    产品简介


    LV8760T H-桥电机驱动器是一款专为控制直流电机而设计的H-桥电机驱动器,可实现电机的四种操作模式:正向、反向、制动和待机模式。这款高性能芯片适用于办公设备等应用,具有低导通电阻、零待机电流等显著优势。

    技术参数


    绝对最大额定值
    - 供电电压(VM):38V
    - VCC 最大值:6V
    - 输出峰值电流(IO peak):4A(tw ≤ 20ms, duty 5%)
    - 连续输出电流(IO max):3A
    - 逻辑输入电压(VIN):-0.3至VCC+0.3V
    - 最大允许功耗(Pd max):3.3W(安装于指定电路板上)
    工作温度范围
    - 工作温度(Topr):-20至+85°C
    - 存储温度(Tstg):-55至+150°C
    允许工作额定值
    - 供电电压范围(VM):9至35V
    - VCC:3至5.5V
    - VREF输入电压(VREF):0至VCC-1.8V
    - 逻辑输入电压(VIN):0至VCC
    电气特性
    - 待机电流(IMst):1μA(PS =“L”)
    - 操作模式电流(IM):1.3mA(PS =“H”,IN1 =“H”,无负载)
    - 输出上升时间(tr):200至500ns
    - 输出下降时间(tf):200至500ns
    - 输入输出延时时间(tpLH, tpHL):550至700ns
    - 电流限流比较器阈值电压(Vthlim):0.285至0.315V

    产品特点和优势


    LV8760T的主要特点和优势包括:
    - 高效的内置电流限制电路和热保护电路,确保稳定可靠的操作。
    - 零待机电流,降低系统功耗。
    - 低导通电阻(Ron1 = 0.25Ω,Ron2 = 0.40Ω),提高能效。
    - 强大的短路保护功能,防止电路故障导致的损坏。

    应用案例和使用建议


    应用案例:LV8760T 常用于办公设备如打印机、扫描仪和复印机中的直流电机控制。通过连接不同的控制信号(如IN1、IN2、PS等),可以实现电机的正向、反向、制动和待机模式。
    使用建议:
    - 在设计电路时,确保所有参数不超过最大额定值,并考虑适当降额以增加可靠性。
    - 当使用电流限流功能时,应根据实际需求选择合适的电阻值(RNF),以确保电机安全运行。
    - 确保正确连接短路保护功能相关的电容,以设置适当的短路检测时间。

    兼容性和支持


    兼容性:LV8760T 可与其他标准逻辑器件无缝兼容,如常见的微控制器(MCU)和传感器等。
    支持:制造商提供详细的文档和技术支持,包括电气特性和应用指南。如有任何问题,用户可以通过官方网站上的联系方式获得帮助。

    常见问题与解决方案


    1. 问题:设备过热。
    解决方案:检查散热措施是否充分,并确认是否超过最大允许功耗。
    2. 问题:电机不响应控制信号。
    解决方案:检查控制信号线路是否正确连接,并确认是否有电源供应。
    3. 问题:电机在某些情况下会停止工作。
    解决方案:检查是否存在过流或短路现象,并根据需要调整电流限流电阻。

    总结和推荐


    总结:LV8760T 是一款高效、可靠的H-桥电机驱动器,具备多种保护机制和优良的电气特性,非常适合办公设备中的直流电机控制。其独特的设计和广泛的应用场景使其在市场上具有很强的竞争力。
    推荐:强烈推荐在办公设备和其他需要精确电机控制的场合使用LV8760T。其卓越的性能和可靠性将为您带来极大的便利和收益。

LV8760T-TLM-E参数

参数
拓扑 半桥(2)
通用封装 TSSOPJ-20
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 停产
包装方式 散装,卷带包装
