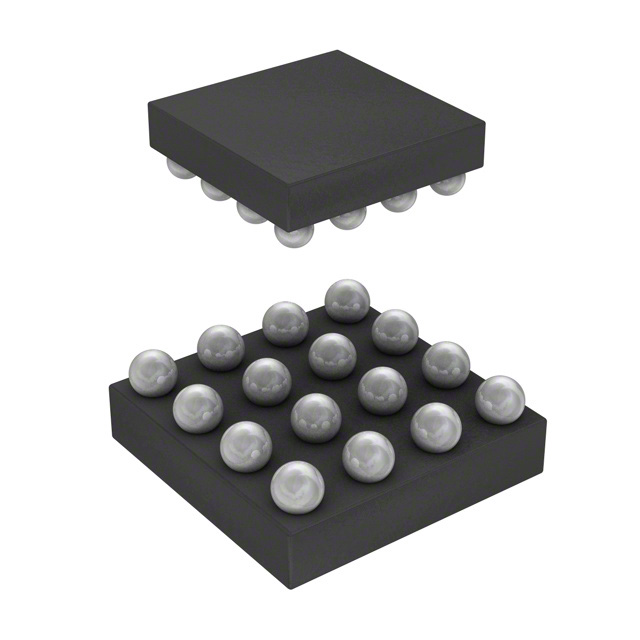

FAN5904UC00X

产品分类: 其他稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck BGA 贴片安装,黏合安装 4mm*4mm*380μm
供应商型号: CY-FAN5904UC00X
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他稳压器 FAN5904UC00X

FAN5904UC00X概述

    FAN5904 Multi-Mode Buck Converter 技术手册

    1. 产品简介


    FAN5904 是一款高性能、低噪声、同步降压型直流-直流转换器,专为手持设备和其他移动应用中的射频功率放大器(PA)供电而设计。它适用于GSM/EDGE、3G/3.5G 和 4G PA 供电场景,具备高效、低功耗、快速响应等特点。

    2. 技术参数


    - 输入电压范围: 2.7 V 至 5.5 V
    - 输出电压范围: 0.40 V 至 3.50 V 或者等于输入电压(VIN)
    - 单个小型电感器: 470 nH
    - 集成旁路FET电阻: 35 mΩ
    - 最大占空比: 100%
    - 输入欠压锁定 / 热关断
    - 尺寸: 1.71 mm x 1.71 mm, 16-Bump, 0.4 mm Pitch WLCSP
    - 高功率PWM模式:
    - 最大效率高达 95%
    - 输出电流可达 2.3 A
    - 10 µs 输出电压阶跃响应
    - 3 MHz PWM模式
    - 低功率自动模式:
    - 最大效率高达 95%
    - 输出电流可达 1.2 A
    - 10 µs 输出电压阶跃响应
    - 高功率 6 MHz PWM 操作,低功率 PFM 操作
    - 旁路模式:
    - 最大负载电流可达 3 A

    3. 产品特点和优势


    - 高效率: 在不同功率模式下,FAN5904 可以实现高达 95% 的效率。
    - 快速响应: 输出电压阶跃响应时间仅为 10 µs,适合高速应用。
    - 多模式操作: 高功率PWM模式和低功率自动模式适应不同应用场景。
    - 宽输入电压范围: 支持 2.7 V 至 5.5 V 的宽输入电压范围,适用于多种电源环境。
    - 集成旁路FET: 可以处理重负载条件下的最大电流,同时保持高效率和优越的频谱性能。

    4. 应用案例和使用建议


    - 动态供电偏置: FAN5904 可用于 GSM/EDGE 功率放大器和 3G/3.5G/4G PA 的动态供电偏置。
    - 移动设备: 例如智能手机和平板电脑中的动态供电偏置,适用于GSM/EDGE四频段放大器。
    - 使用建议: 为了获得最佳性能,确保输入电容足够大,以限制在GSM突发期间的输入电压下降。

    5. 兼容性和支持


    - 兼容性: FAN5904 兼容多种电子元件和设备,支持多种电源输入。
    - 支持: ON Semiconductor 提供详尽的技术文档和客户支持,帮助用户进行产品选择和使用。

    6. 常见问题与解决方案


    - 问题: 启动时效率不高。
    - 解决方案: 检查输入电压和负载电流,确保输入电容符合要求。
    - 问题: 输出电压波动。
    - 解决方案: 调整旁路阈值电压(VCON),确保输出电压稳定。

    7. 总结和推荐


    FAN5904 多模式降压转换器以其高效率、快速响应和多模式操作等特点,在移动通信和无线应用中表现出色。它适合用于GSM/EDGE和3G/3.5G/4G PA 的供电场景。我们强烈推荐在需要高效能和稳定性高的应用中使用这款产品。

FAN5904UC00X参数

参数
拓扑 Buck
长*宽*高 4mm*4mm*380μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

FAN5904UC00X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN5904UC00X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他稳压器 ON SEMICONDUCTOR FAN5904UC00X FAN5904UC00X数据手册

FAN5904UC00X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4661 ¥ 4.0112
300+ $ 0.4619 ¥ 3.9751
500+ $ 0.4576 ¥ 3.939
1000+ $ 0.4448 ¥ 3.7583
5000+ $ 0.4448 ¥ 3.7583
库存: 31592
起订量: 250 增量: 1
交货地:
最小起订量为:100
合计: ¥ 401.12
