LM239DTBR2G

产品分类: 比较器
厂牌: ON SEMICONDUCTOR
产品描述: 2mA 1.3μs CMOS,Open Collector,TTL 16mA 4 3V,1.5V 36V 5mV@ 5V 250nA@ 5V 通用 TSSOP-14 贴片安装,黏合安装
供应商型号: 3368251
供应商: 海外现货
标准整包数: 1

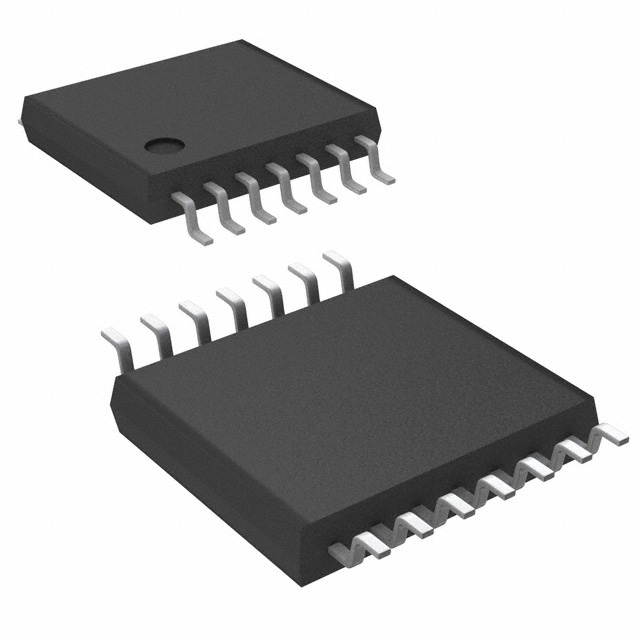

ON SEMICONDUCTOR 比较器 LM239DTBR2G

LM239DTBR2G概述


    产品简介


    LM339, LM339E, LM239, LM2901, LM2901E, LM2901V, NCV2901, MC3302是单电源四路比较器,广泛应用于消费类、汽车和工业电子产品中的电平检测、低电平感应和存储应用。这些器件以其广泛的供电范围和高度可靠性,为多种应用提供了解决方案。

    技术参数


    - 供电范围:单电源:3.0 V至36 V;分立电源:±1.5 V至±18 V。
    - 输入偏置电流:典型值为25 nA。
    - 输入失调电压:最大值为±2.0 mV(特定型号)。
    - 输入共模电压范围:-0.3 V至36 V。
    - 输出饱和电压:典型值为130 mV(在4.0 mA时)。
    - 兼容性:与TTL和CMOS逻辑兼容。
    - 封装形式:有PDIP-14、SOIC-14和TSSOP-14等多种封装选择。

    产品特点和优势


    1. 宽供电范围:可支持从单电源到分立电源的应用,提供了更高的灵活性。
    2. 低功耗:具有非常低的输入偏置电流和输入失调电压,有助于提高系统效率。
    3. 高可靠性:内置ESD保护,确保了器件在恶劣环境下的稳定运行。
    4. 高性价比:这些比较器在市场上具有较高的性价比,适用于各种成本敏感型应用。

    应用案例和使用建议


    LM339系列广泛应用于多种场合,如图2和图3所示。在实际应用中,这些比较器可以用于零点交叉检测(见图9和图10),其中R1、R2和R3等电阻的选择将影响输出特性。对于零点交叉检测应用,推荐使用电阻R1 + R2 = R3的设计来减小零点交叉误差。

    兼容性和支持


    这些比较器与TTL和CMOS逻辑兼容,使得它们易于集成到现有的数字电路中。厂商还提供了详尽的技术支持和文档资源,以帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    1. 输入电压超出供电范围
    - 解决方法:确保输入电压在规定的范围内,通过调整外部电阻或稳压电路实现。
    2. 输出不正确
    - 解决方法:检查输入信号的幅值和频率,确保符合器件的电气特性要求。

    总结和推荐


    LM339系列比较器因其宽泛的供电范围、低功耗和高可靠性,在多种应用中表现优异。无论是消费类、汽车还是工业电子应用,这些比较器都能提供出色的性能和长期的稳定性。因此,强烈推荐使用这些高性能的比较器。

LM239DTBR2G参数

参数
通道数量 4
Vos - 输入偏置电压 5mV@ 5V
典型供电电流 2mA
最大工作供电电压 36V
每个通道的输出电流 16mA
电流 - 输入偏置 250nA@ 5V
响应时间 1.3μs
比较器类型 通用
输出类型 CMOS,Open Collector,TTL
最小工作供电电压 3V,1.5V
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM239DTBR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LM239DTBR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 比较器 ON SEMICONDUCTOR LM239DTBR2G LM239DTBR2G数据手册

LM239DTBR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.573
10+ ¥ 1.9493
100+ ¥ 1.8713
500+ ¥ 1.7465
1000+ ¥ 1.7153
2500+ ¥ 1.7153
库存: 2231
起订量: 26 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.49
