首页  >  产品百科  >  LM2903DMR2

LM2903DMR2

产品分类: 比较器
厂牌: ON SEMICONDUCTOR
产品描述: 500ns~5μs Open Collector 2 36V,±18V 7mV@ 5V 250nA SOP 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: CSJ-ST50397091
供应商: 海外现货
标准整包数: 1

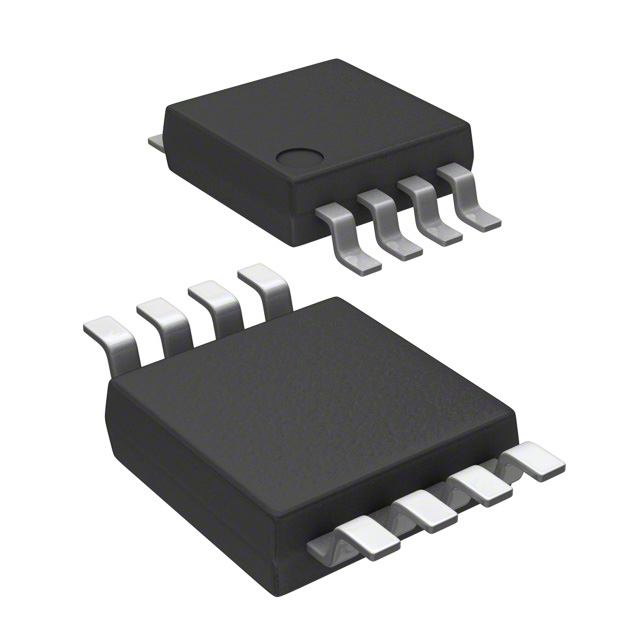

ON SEMICONDUCTOR 比较器 LM2903DMR2

LM2903DMR2概述


    产品简介


    产品名称:LM393、LM293、LM2903、LM2903V 和 NCV2903
    LM393 系列是一款双独立精密电压比较器,适用于单电源或分立电源操作。这些设备的特点在于能够在单电源操作下提供至地面的共模范围。低输入失调电压(最低可达 2.0 mV)使其成为消费电子、汽车和工业电子产品领域的理想选择。

    技术参数


    - 电源电压范围:
    - 单电源:2.0 Vdc 至 36 Vdc
    - 分立电源:±1.0 Vdc 至 ±18 Vdc
    - 低电流消耗:无论供电电压如何,电流消耗为 0.4 mA。
    - 输入偏置电流:25 nA
    - 输入失调电流:5.0 nA
    - 输入失调电压:最大 5.0 mV
    - 共模输入电压范围:可延伸至地电平
    - 差分输入电压范围:等于电源电压
    - 输出兼容逻辑电平:DTL、ECL、TTL、MOS 和 CMOS
    - 静电放电钳位:输入端的静电放电钳位提高了器件的坚固性
    - NCV 前缀:用于汽车和其他需要场地和控制更改的应用
    - 无铅封装:可选

    产品特点和优势


    - 宽输入电压范围:单电源和分立电源均可使用。
    - 极低的电流消耗:不受供电电压影响,确保低功耗操作。
    - 低输入偏置和失调电流:有助于提高信号精度。
    - 高性能输出:兼容多种逻辑电平。
    - 高可靠性:具有静电放电保护。
    - 适用范围广泛:适用于消费、汽车和工业电子应用。

    应用案例和使用建议


    应用案例:零交叉检测器
    如图 8 和图 9 所示,LM393 系列可用于单电源和分立电源下的零交叉检测。具体步骤如下:
    - 图 8:单电源零交叉检测器
    - 图 9:分立电源零交叉检测器
    为了防止过载和损坏,应在输入端添加电阻(<10 kΩ),并加入正反馈(<10 mV)以避免振荡。同时,所有未使用的引脚应接地。
    使用建议:
    1. 使用小于 10 kΩ 的输入电阻。
    2. 在输入端加入正反馈(<10 mV)。
    3. 将所有未使用的引脚接地。

    兼容性和支持


    LM393 系列适用于各种逻辑电平(DTL、ECL、TTL、MOS 和 CMOS)。NCV 前缀版本(NCV2903)特别适合于汽车应用。此外,制造商提供了丰富的支持信息,包括详细的订购和运输信息。

    常见问题与解决方案


    问题 1:供电电压过高时会发生什么?
    解决方案:当供电电压超过最高限制(+36 Vdc 或 ±18 Vdc)时,可能导致器件损坏。请确保供电电压在规定的范围内。
    问题 2:输出短路到地电平时应注意什么?
    解决方案:如果发生输出短路到地电平的情况,会导致过热甚至最终破坏。因此,应避免此类情况的发生,并确保负载在额定值内。

    总结和推荐


    综合评估:
    LM393 系列电压比较器以其广泛的输入电压范围、极低的电流消耗和高可靠性等特点,在多种应用场景中表现出色。其低输入偏置和失调电流使得它在需要高精度信号处理的应用中非常有用。
    推荐:
    强烈推荐 LM393 系列电压比较器用于需要高可靠性和高精度信号处理的应用,特别是在消费、汽车和工业电子产品领域。其优秀的性能和广泛应用使得它成为一种极具竞争力的产品。

LM2903DMR2参数

参数
最小工作供电电压 -
输出类型 Open Collector
电流 - 输入偏置 250nA
响应时间 500ns~5μs
Vos - 输入偏置电压 7mV@ 5V
每个通道的输出电流 -
比较器类型 -
典型供电电流 -
通道数量 2
最大工作供电电压 36V,±18V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

LM2903DMR2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LM2903DMR2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 比较器 ON SEMICONDUCTOR LM2903DMR2 LM2903DMR2数据手册

LM2903DMR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3062 ¥ 11.0635
库存: 3426
起订量: 38 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.06
