MMBF5458

产品分类: 结型场效应管(JFET)
厂牌: ON SEMICONDUCTOR
产品描述: 350mW 350mW 25V 1V@ 10 nA 1个N沟道 25V 2mA 独立式 7pF@15V 25V SOT-23-3 贴片安装 2.92mm(长度)*1.3mm(宽度)
供应商型号: MMBF5458
供应商: 国内现货
标准整包数: 1

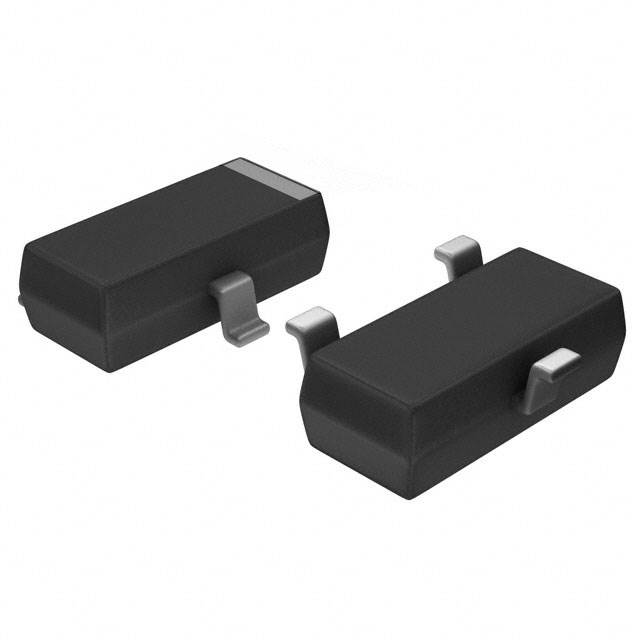

ON SEMICONDUCTOR 结型场效应管(JFET) MMBF5458

MMBF5458概述

    电子元器件技术手册:N-Channel General Purpose Amplifier

    产品简介


    本产品是2N5457、2N5458、2N5459以及MMBF5457、MMBF5458、MMBF5459系列的N沟道通用放大器,属于场效应晶体管(FET)。这些器件通常用于低电平音频放大和开关电路,适用于模拟开关应用。它们具有广泛的用途,如通信设备、音频系统、遥控装置和电源转换等领域。

    技术参数


    - 绝对最大额定值
    - 漏源电压 (VDG): 25 V
    - 栅源电压 (VGS): -25 V
    - 前向栅极电流 (IGF): 10 mA
    - 工作和存储温度范围 (TJ, Tstg): -55°C 至 +150°C
    - 热特性
    - 热阻,结到外壳 (RθJC): 125°C/W
    - 热阻,结到环境 (RθJA): 357°C/W (TO-92), 556°C/W (SOT-23)
    - 电气特性
    - 关断特性
    - 栅源击穿电压 (V(BR)GSS): -25 V
    - 栅漏反向电流 (IGSS): 200 nA (TA = 100°C)
    - 开启特性
    - 零栅电压漏极电流 (IDSS): 9.0 mA (2N5458)
    - 小信号特性
    - 正向转移导纳 (gfs): 5500 µmhos (2N5458)
    - 输出导纳 (gos): 50 µmhos
    - 输入电容 (Ciss): 7.0 pF
    - 反向转移电容 (Crss): 3.0 pF
    - 噪声系数 (NF): 3.0 dB

    产品特点和优势


    - 多功能性: 可用作低电平音频放大器和开关,广泛应用于各种电子设备中。
    - 耐用性: 在-55°C至+150°C的宽广温度范围内稳定运行。
    - 高可靠性: 具有良好的电气特性和热特性,确保长时间稳定运行。
    - 兼容性: 支持多种封装形式(TO-92和SOT-23),便于不同设计需求的应用。

    应用案例和使用建议


    - 应用案例: 这些器件可以用于音频放大器、遥控装置、通信设备等场景。例如,在音频放大器中,它们能提供高质量的音频输出,满足不同的音质要求。
    - 使用建议: 在使用过程中应注意控制工作环境的温度,避免超过绝对最大额定值,以保证长期稳定性。同时,确保适当的散热措施,特别是在高功率应用中。

    兼容性和支持


    - 兼容性: 2N5457/5458/5459和MMBF5457/5458/5459系列可以与市场上常见的其他N沟道FET兼容,适合在多种设计中使用。
    - 支持: Fairchild Semiconductor提供详尽的技术文档和支持服务,帮助客户在使用过程中解决各种问题。

    常见问题与解决方案


    - 问题: 设备过热导致性能下降。
    - 解决方案: 采取有效的散热措施,如增加散热片或使用风扇冷却,保持设备在安全的工作温度范围内。
    - 问题: 输出信号失真。
    - 解决方案: 调整输入信号的幅度和频率,确保在规定的范围内工作,必要时调整外部电阻或电容值。

    总结和推荐


    2N5457/5458/5459及MMBF5457/5458/5459系列N沟道通用放大器是一款高性能、多功能的电子元件,适用于多种应用场合。其优异的电气特性和稳定的热特性使其成为许多关键应用的理想选择。我们强烈推荐这些产品给需要高可靠性和耐用性的项目。
    希望这篇技术手册能够帮助您更好地了解这些电子元器件的特点和使用方法。如果您有任何疑问,欢迎随时联系我们的技术支持团队。

MMBF5458参数

参数
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 1V@ 10 nA
最大功率 350mW
Vds-漏源极击穿电压 25V
Vgs-栅源极电压 25V
Rds(On)-漏源导通电阻 -
Id-连续漏极电流 -
击穿电压 25V
Ciss-不同 Vds 时的输入最大电容 7pF@15V
配置 独立式
最大功率耗散 350mW
Idss-不同Vds(Vgs=0)时的漏极电流 2mA
通道数量 -
长*宽*高 2.92mm(长度)*1.3mm(宽度)
通用封装 SOT-23-3
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

MMBF5458厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MMBF5458数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 结型场效应管(JFET) ON SEMICONDUCTOR MMBF5458 MMBF5458数据手册

MMBF5458封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.125
3000+ ¥ 1.989
6000+ ¥ 1.938
12000+ ¥ 1.921
库存: 124826
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.12
直接购买
加入购物车
