MMBF4093

产品分类: 结型场效应管(JFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi JFET, N通道, 表面贴装安装, SOT-23封装, Vds=0.2 V, 3引脚, Idss: min. 8mA
供应商型号: MMBF4093
供应商: 云汉优选
标准整包数: 1

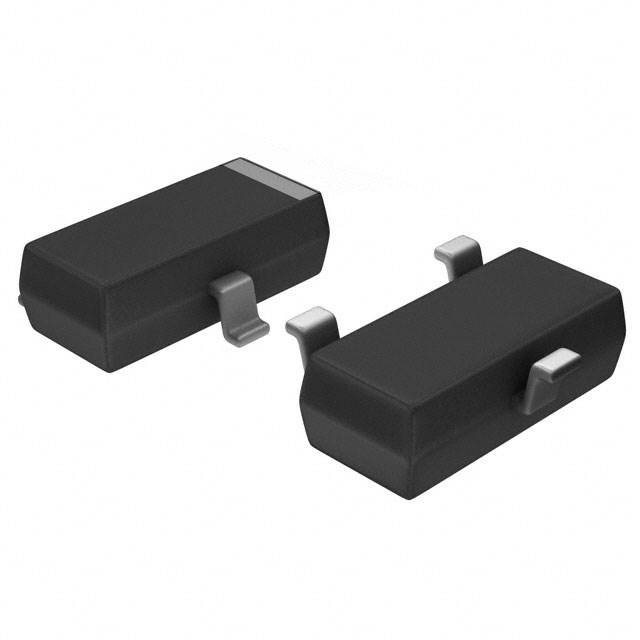

ON SEMICONDUCTOR 结型场效应管(JFET) MMBF4093

MMBF4093概述


    产品简介


    MMBF4093开关二极管
    MMBF4093是一款专为低电平模拟开关应用设计的场效应晶体管(FET),尤其适用于采样和保持电路以及斩波稳定放大器。它采用Process 51工艺制造,具有无铅和无卤化物的特点,符合环保要求。这款产品以其出色的性能和可靠性,在多个应用领域都有广泛的应用前景。

    技术参数


    - 绝对最大额定值
    - 漏源电压(VDG):40 V
    - 栅源电压(VGS):-40 V
    - 正向栅电流(IGF):50 mA
    - 工作温度范围(TJ):-55°C 至 +150°C
    - 热特性
    - 整体耗散功率(PD):350 mW
    - 热阻(RJA):357 °C/W
    - 超过25°C时,每增加1°C,耗散功率减少2.8 mW/°C
    - 电气特性
    - 开关断态漏电流(ID(off)):最大400 nA
    - 导通电阻(rDS(on)):最大80 Ω
    - 输入电容(Ciss):最大16 pF
    - 反向传输电容(Crss):最大5 pF
    - 导通时间(tOn):最大60 ns
    - 关断时间(tOff):最大80 ns

    产品特点和优势


    1. 低电平模拟开关应用专用:专为低电平模拟开关而设计,特别适用于需要高精度控制的场合。
    2. 无铅和无卤化物:满足现代环保要求,适用于高环保标准的应用场景。
    3. 广泛的温度适应性:能够在极端温度环境下工作,从-55°C到+150°C。
    4. 快速导通和关断:导通时间和关断时间短,适合高频信号处理。

    应用案例和使用建议


    应用案例
    - 采样和保持电路:在模拟信号采样过程中,确保信号的准确性和稳定性。
    - 斩波稳定放大器:用于提升信号处理的精确度和稳定性。
    使用建议
    - 确保正确接线:严格按照手册中的接线图进行安装,避免错误连接导致损坏。
    - 避免超出额定温度:在高温环境中使用时,注意散热以防止器件过热。
    - 选择合适的电源电压:保证输入电源电压在额定范围内,以确保正常工作。

    兼容性和支持


    MMBF4093采用SOT-23封装,可以轻松集成到现有的电路设计中。ON Semiconductor提供全面的技术支持和售后服务,客户可以通过电话或邮件方式联系技术支持团队,获取详细的指导和帮助。

    常见问题与解决方案


    1. 如何判断产品是否正常工作?
    - 测量导通电阻(rDS(on)),若在规定范围内则表示工作正常。
    2. 如何提高导通速度?
    - 确保输入电压在合适范围内,避免电压波动。
    3. 遇到高温问题怎么办?
    - 使用散热片或其他冷却方法降低器件工作温度。

    总结和推荐


    MMBF4093作为一款高性能的场效应晶体管,在模拟信号处理方面表现出色。其独特的低电平模拟开关应用能力、无铅无卤的环保特性以及广泛的温度适应性,使其成为众多应用场景的理想选择。如果你正在寻找一个可靠的电子元件,特别是用于低电平模拟信号处理的应用,MMBF4093无疑是一个值得考虑的产品。强烈推荐用于各种工业和消费电子产品中。

MMBF4093参数

参数
配置 独立式
通道数量 -
Idss-不同Vds(Vgs=0)时的漏极电流 8mA
最大功率 350mW
Vds-漏源极击穿电压 200mV
最大功率耗散 350mW
Vgs(th)-栅源极阈值电压 1V@ 1 nA
Rds(On)-漏源导通电阻 80Ω
Id-连续漏极电流 15mA~40mA
击穿电压 40V
Vgs-栅源极电压 40V
Ciss-不同 Vds 时的输入最大电容 16pF@20V
FET类型 1个N沟道
长*宽*高 2.92mm*1.3mm*930μm
通用封装 SOT-23-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MMBF4093厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MMBF4093数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 结型场效应管(JFET) ON SEMICONDUCTOR MMBF4093 MMBF4093数据手册

MMBF4093封装设计

查看详情并下载
Symbol
Footprint
3D Model
