MMBF4393LT1

产品分类: 结型场效应管(JFET)
厂牌: ON SEMICONDUCTOR
产品描述: 225mW 30V 30V 1个N沟道 30V 5mA~30mA 独立式 SOT 贴片安装
供应商型号: CEI-MMBF4393LT1
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 结型场效应管(JFET) MMBF4393LT1

MMBF4393LT1概述

    MMBF4391LT1, MMBF4392LT1, MMBF4393LT1: N-Channel JFET Switching Transistors



    1. 产品简介



    MMBF4391LT1、MMBF4392LT1和MMBF4393LT1是N沟道场效应晶体管(JFET)开关,适用于需要独特场地和控制变更要求的应用,如汽车和其他高可靠性需求的领域。这些产品通过了AEC-Q101认证并具备PPAP能力。它们具有无铅、无卤素、无溴化阻燃剂且符合RoHS标准,从而确保了环保和安全使用。


    2. 技术参数



    - 最大额定值
    - 漏源电压 (VDS): 30 Vdc
    - 漏栅电压 (VDG): 30 Vdc
    - 栅源电压 (VGS): 30 Vdc
    - 正向栅极电流 (IG(f)): 50 mA

    - 热特性
    - 热总耗散功率 (PD):225 mW(25°C时),每上升1°C降低1.8 mW
    - 结到环境热阻 (RJA): 556 °C/W
    - 结温及存储温度范围: -55°C至+150°C

    - 电特性
    - 关断时的栅源击穿电压 (V(BR)GSS): 30 Vdc
    - 关断时的漏源电流 (ID(off)): 最小1.0 nA
    - 开启时的零栅电压漏电流 (IDSS): 最大150 mAdc
    - 漏源导通电压 (VDS(on)): 最小0.4 Vdc
    - 静态漏源导通电阻 (rDS(on)): 最大100 Ω


    3. 产品特点和优势



    - 高可靠性: 符合AEC-Q101标准和PPAP能力,适合汽车和其他高可靠性需求的应用。
    - 环保材料: 无铅、无卤素和符合RoHS标准,确保环保和安全。
    - 低功耗: 热总耗散功率低,结到环境热阻低,能够有效减少功耗和提高效率。
    - 高稳定性: 具备优秀的温度稳定性,适用于广泛的温度环境。


    4. 应用案例和使用建议



    - 应用案例: 这些JFET晶体管广泛应用于开关电源、通信系统和汽车电子等领域。
    - 使用建议: 在高频率和高温度环境下使用时,应注意散热问题。可以通过增加外部散热片或者优化电路布局来提高热稳定性。在设计应用电路时,可以根据需要调整栅极电阻以优化开关性能。


    5. 兼容性和支持

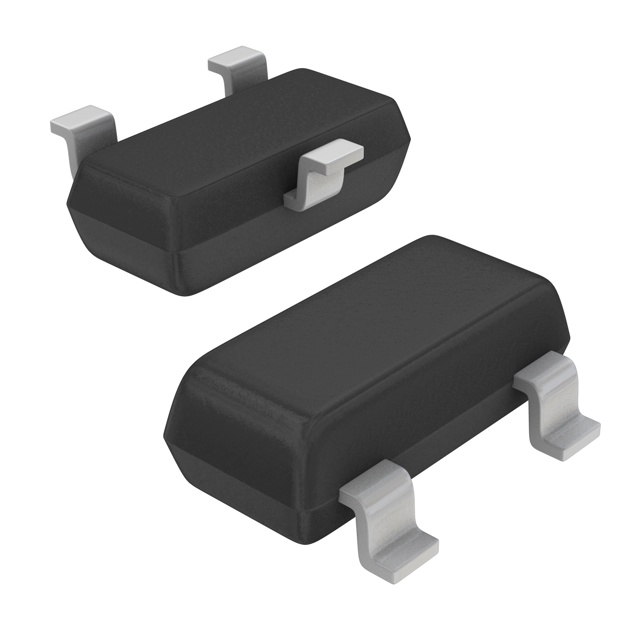

    - 兼容性: 与标准SOT-23封装兼容,便于集成到现有的电子系统中。
    - 技术支持: ON Semiconductor提供全面的技术支持和售后服务,包括在线文档、培训和技术咨询。更多信息可以在其官方网站上获取。


    6. 常见问题与解决方案



    - 问题: 开关速度慢,影响系统响应。
    - 解决方案: 调整栅极电阻,减小其值以加快开关速度。
    - 问题: 温度敏感性高,影响稳定工作。
    - 解决方案: 使用外部散热片,改善散热条件;选择合适的电路布局,避免过热。


    7. 总结和推荐



    MMBF4391LT1、MMBF4392LT1和MMBF4393LT1 是高性能的N沟道JFET开关,具有高可靠性和稳定性。特别适用于对温度和环保有较高要求的应用。我们强烈推荐这些产品用于需要高性能和环保要求的应用场合。这些产品的优越性能和广泛的应用范围使其成为同类产品的理想选择。

MMBF4393LT1参数

参数
通道数量 -
击穿电压 -
Idss-不同Vds(Vgs=0)时的漏极电流 -
Vgs(th)-栅源极阈值电压 30V
配置 独立式
Rds(On)-漏源导通电阻 -
最大功率 -
Vgs-栅源极电压 30V
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 5mA~30mA
Vds-漏源极击穿电压 30V
FET类型 1个N沟道
最大功率耗散 225mW
通用封装 SOT
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

MMBF4393LT1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MMBF4393LT1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 结型场效应管(JFET) ON SEMICONDUCTOR MMBF4393LT1 MMBF4393LT1数据手册

MMBF4393LT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
