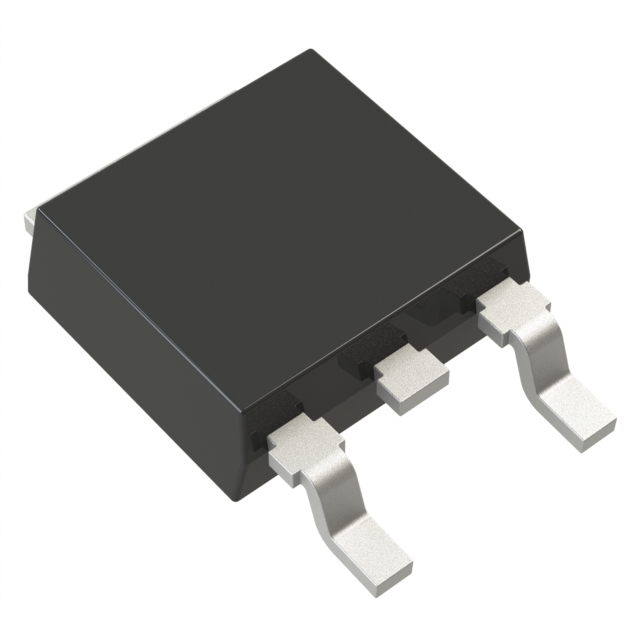

FGD3040G2-F085C

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 400V 41A DPAK,TO-252 贴片安装
供应商型号: FGD3040G2-F085C
供应商: 云汉优选
标准整包数: 2500
ON SEMICONDUCTOR IGBT单管 FGD3040G2-F085C

FGD3040G2-F085C概述

    EcoSPARK® 2 Ignition IGBT 技术手册

    产品简介


    EcoSPARK® 2 Ignition IGBT 是一种专为汽车点火系统设计的高能效绝缘栅双极晶体管(IGBT)。它具备逻辑级门驱动功能,适用于点火线圈驱动电路和高电流点火系统,特别是在点火线圈直接安装在火花塞上的应用中表现卓越。其主要特点包括卓越的能量效率、符合AEC-Q101标准和PPAP能力,且所有型号均为无铅(Pb-Free)并符合RoHS标准。

    技术参数


    - 电气特性:
    - 集电极-发射极击穿电压(BVCER):400V
    - 门极-发射极击穿电压(BVGES):±12V 到 ±14V
    - 门极-发射极电阻(R1):1Ω 至 120Ω
    - 门极-发射极电阻(R2):10KΩ 至 30KΩ
    - 最大连续集电极电流(IC25):41A(TJ=25°C)
    - 功率耗散(PD):150W(TC=25°C),超过25°C时为1W/°C
    - 工作环境:
    - 操作温度范围(TJ, TSTG):-55°C 至 +175°C
    - 焊接端子温度(TL):300°C(持续10秒)
    - 软焊温度(TPKG):260°C
    - ESD(人体模型):4kV
    - ESD(组件充电模型):2kV

    产品特点和优势


    1. 能量效率高: 在启动温度为25°C和150°C时,自锁感应开关能量(ESCIS)分别为300mJ和170mJ,展现出卓越的能量处理能力。
    2. 逻辑级门驱动: 便于与现有电路集成,降低复杂度。
    3. 认证合规: 已通过AEC-Q101标准认证,并具备PPAP能力。
    4. 环保设计: 无铅,符合RoHS标准。

    应用案例和使用建议


    EcoSPARK® 2 IGBT广泛应用于汽车点火系统中,特别是在点火线圈驱动和高电流点火系统中。根据技术手册中的测试电路图(如图17所示),其在典型的点火系统应用中表现出色。用户在使用时应注意:
    - 热管理: 由于功率耗散较大,确保良好的散热措施。
    - 电气保护: 采用适当的ESD防护措施,避免静电损坏。

    兼容性和支持


    该IGBT器件设计为与其他电子元器件和汽车点火系统兼容,能够无缝集成到现有的系统中。制造商提供详尽的技术文档和支持,确保客户能够在各种应用中充分利用其功能。

    常见问题与解决方案


    1. Q: 设备在高温环境下工作稳定性如何?
    - A: 在高达150°C的结温下,EcoSPARK® 2 IGBT仍能保持高效运行,但需注意良好的散热以防止过热。

    2. Q: 如何保护设备免受静电损伤?
    - A: 使用适当的ESD保护措施,如防静电腕带,并遵循手册中的建议进行操作。

    总结和推荐


    综上所述,EcoSPARK® 2 Ignition IGBT是一款高能效、稳定可靠的IGBT器件,特别适合用于汽车点火系统中。其出色的能量处理能力和逻辑级门驱动功能使其在市场上具有很强的竞争力。强烈推荐给需要高性能IGBT的应用场合。

FGD3040G2-F085C参数

参数
配置 -
集电极电流 41A
最大功率耗散 -
VCEO-集电极-发射极最大电压 400V
最大集电极发射极饱和电压 -
通用封装 DPAK,TO-252
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FGD3040G2-F085C厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGD3040G2-F085C数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGD3040G2-F085C FGD3040G2-F085C数据手册

FGD3040G2-F085C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 4.5483
5000+ ¥ 4.3901
10000+ ¥ 4.311
20000+ ¥ 4.2714
库存: 25670
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 11370.75
直接购买
加入购物车
