NGTB75N65FL2WAG

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 536W 1.7V 650V 200A TO-247-4L 通孔安装
供应商型号: CY-NGTB75N65FL2WAG
供应商: Avnet
标准整包数: 1

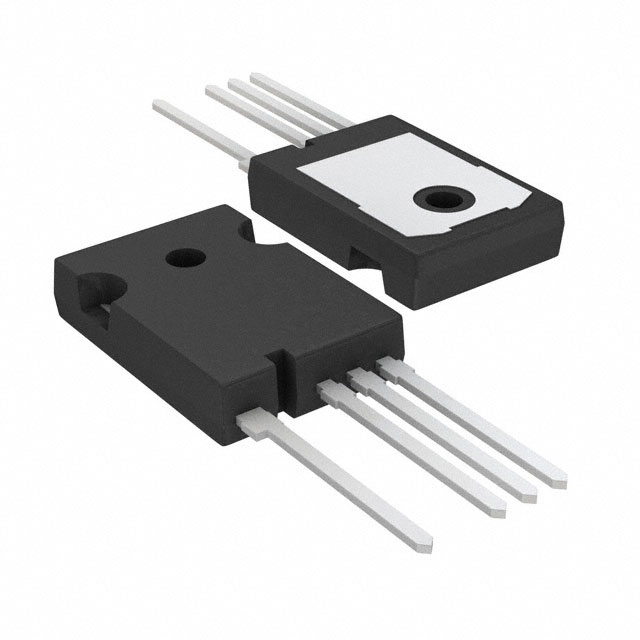

ON SEMICONDUCTOR IGBT单管 NGTB75N65FL2WAG

NGTB75N65FL2WAG概述

    # NGTB75N65FL2WAG 技术手册概述

    产品简介


    产品类型
    NGTB75N65FL2WAG 是一种绝缘栅双极晶体管(Insulated Gate Bipolar Transistor,简称IGBT),采用场截止II型沟槽技术制造。
    主要功能
    这款IGBT提供了高效率和低损耗的特性,在高频开关应用中表现卓越。它具有极低的导通电压(VCEsat)和最小化的开关损耗(Eon 和 Eoff)。
    应用领域
    该产品适用于不间断电源(UPS)、太阳能逆变器等高性能电力转换系统。

    技术参数


    - 最高结温(TJmax):175°C
    - 集电极-发射极电压(VCES):650V
    - 最大集电极电流(IC):200A(TC=25°C时为200A,TC=100°C时为75A)
    - 二极管正向电流(IF):200A(TC=25°C时为200A,TC=100°C时为75A)
    - 功率耗散(PD):TC=25°C时为536W,TC=100°C时为268W
    - 门极-发射极电压(VGE):±20V
    - 热阻(RJA):40°C/W
    - 饱和电压(VCEsat):2.00V (TJ=175°C)
    - 门极泄漏电流(IGES):≤200nA (VGE=20V)

    产品特点和优势


    - 高效能:通过场截止II型沟槽技术实现了极高的能效。
    - 宽温范围:能够在-55°C至+175°C的温度范围内稳定工作。
    - 低损耗:特别优化了开关损耗,显著减少了Eon损耗。
    - 快速软恢复二极管:内置的快速软恢复二极管具有低正向电压降。
    - 环保材料:产品无铅,符合RoHS标准。

    应用案例和使用建议


    典型应用
    - 太阳能逆变器:适合于要求高效能的太阳能发电系统。
    - 不间断电源(UPS):适合于需要高可靠性电力转换的应用场合。
    使用建议
    - 冷却设计:由于该IGBT的工作温度范围较广,建议采用良好的散热设计,特别是高功率运行时。
    - 驱动电路:为了减少开关损耗,建议使用合适的门极电阻值,通常为10Ω左右。
    - 布局规划:保持良好的布线布局以避免寄生电感对电路造成影响。

    兼容性和支持


    - 封装形式:TO-247-4L封装,可直接替换传统TO-247-3L封装的产品。
    - 技术支持:ON Semiconductor公司提供详细的技术文档和在线支持服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题1:产品工作时发热严重,导致性能下降。
    - 解决方案:检查散热设计是否合理,确认热阻(RJA)是否符合要求。
    - 问题2:电路中出现高频振荡现象。
    - 解决方案:适当增加门极电阻(如10Ω)以降低开关速度,从而减少振荡风险。
    - 问题3:在高温环境下工作时,性能不稳定。
    - 解决方案:选择更高功率等级的产品,或改善散热条件,如增加散热片、风扇等辅助散热装置。

    总结和推荐


    综合评估
    NGTB75N65FL2WAG是一款高效、可靠且易于使用的IGBT产品,非常适合用于太阳能逆变器和UPS等应用中。它的低损耗特性和宽工作温度范围使其在市场上具备较强的竞争优势。
    推荐
    强烈推荐给那些需要高性能、高可靠性的电力转换系统的设计师和工程师们。无论是从性价比还是技术规格来看,这款产品都表现出色,值得推荐使用。

NGTB75N65FL2WAG参数

参数
集电极电流 200A
最大功率耗散 536W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.7V
配置 -
通用封装 TO-247-4L
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装,管装

NGTB75N65FL2WAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NGTB75N65FL2WAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR NGTB75N65FL2WAG NGTB75N65FL2WAG数据手册

NGTB75N65FL2WAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.2081 ¥ 34.9452
50+ $ 4.0267 ¥ 34.3321
100+ $ 3.9541 ¥ 34.0256
300+ $ 3.9179 ¥ 33.7191
500+ $ 3.8816 ¥ 33.4125
1000+ $ 3.7728 ¥ 31.8798
5000+ $ 3.7728 ¥ 31.8798
库存: 35
起订量: 29 增量: 1
交货地:
最小起订量为:25
合计: ¥ 873.63
