FGH30S130P

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi IGBT, 最大 1300 V, 最大 60 A
供应商型号: FGH30S130P-ND
供应商: Digi-Key
标准整包数: 1

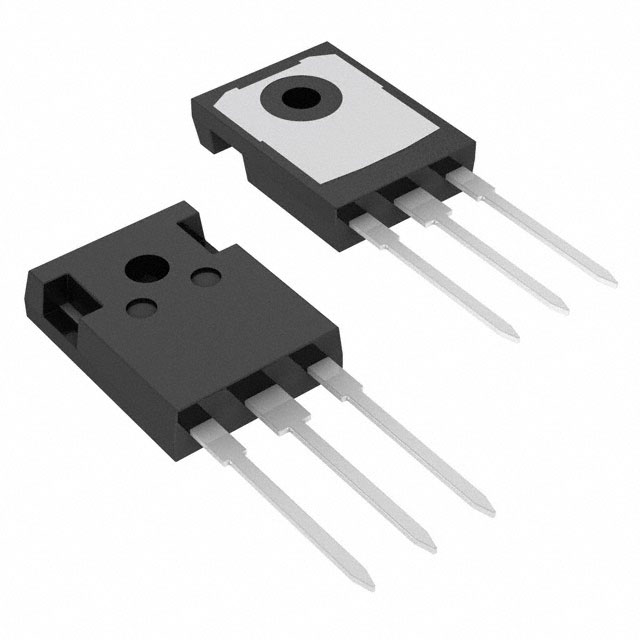

ON SEMICONDUCTOR IGBT单管 FGH30S130P

FGH30S130P概述


    产品简介


    FGH30S130P 是一款由 Fairchild Semiconductor 生产的1300伏特、30安培的阳极短路绝缘栅双极型晶体管(IGBT)。这款 IGBT 采用了先进的场截止沟槽和阳极短路技术,专为软开关应用设计,适用于感应加热和微波炉等领域。其独特的设计提供了卓越的导通和开关性能,并且具备良好的雪崩能力,能够实现并联配置。

    技术参数


    - 绝对最大额定值
    - VC ES:集电极-发射极间电压,1300V
    - VG ES:栅极-发射极间电压,±25V
    - I C:集电极电流,@ TC = 25°C 时为60A,@ TC = 100°C 时为30A
    - I CM:集电极脉冲电流,90A
    - I F:二极管正向连续电流,@ TC = 25°C 时为60A,@ TC = 100°C 时为30A
    - PD:最大功耗,@ TC = 25°C 时为500W,@ TC = 100°C 时为250W
    - T J:工作结温,-55 至 +175°C
    - T stg:存储温度范围,-55 至 +175°C
    - T L:用于焊接的最大引脚温度,距离外壳1/8",持续5秒,300°C
    - 热性能
    - Rθ JC(IGBT):结至外壳热阻最大值,无具体数值
    - Rθ JA:结至环境热阻最大值,无具体数值
    - 电气特性
    - V GE(th):G-E 阈值电压,IC = 30mA,V CE = V GE,4.5V 至 7.5V
    - V CE(sat):集电极-发射极间饱和电压,IC = 30A,V GE = 15V,TC = 25°C 时为1.75V,TC = 175°C 时为1.85V
    - V FM:二极管正向电压,IF = 30A,TC = 25°C 时为1.7V,TC = 175°C 时为2.1V

    产品特点和优势


    1. 高速开关性能:FGH30S130P 具备卓越的导通和开关速度,特别适合高频应用。
    2. 低饱和电压:其饱和电压仅为1.75V @ IC = 30A,有助于减少能量损失,提高能效。
    3. 高输入阻抗:有利于驱动电路的设计,降低驱动电路的复杂性。
    4. RoHS标准符合性:满足环保要求,适应绿色生产趋势。

    应用案例和使用建议


    应用案例
    FGH30S130P 广泛应用于感应加热和微波炉等需要高性能和高效能的应用场景。例如,在感应加热系统中,它能显著提升加热效率,缩短加热时间。
    使用建议
    1. 选择合适的驱动电路:确保驱动电路具备足够的电流驱动能力和较高的输入阻抗,以避免信号失真和不必要的功耗。
    2. 散热管理:在使用过程中需注意散热设计,特别是考虑到其最大功耗为500W,应配备有效的散热措施,如散热片或水冷系统。
    3. 并联配置:在高电流应用中,通过合理配置并联IGBT模块,可以提升总电流处理能力。

    兼容性和支持


    - 兼容性:FGH30S130P 可与其他类似封装标准的电子元器件进行互换,方便集成到现有系统中。
    - 支持与维护:ON Semiconductor 提供技术支持和售后服务,确保客户在使用过程中得到及时的帮助和指导。

    常见问题与解决方案


    - 问题1:使用过程中发现功耗异常增大。
    - 解决方案:检查驱动电路是否正常工作,确保其输出电流符合要求。同时,确认散热系统是否有效,必要时增加散热措施。

    - 问题2:器件温度过高导致损坏。
    - 解决方案:加强散热设计,确保器件工作在安全温度范围内。建议在安装时配备散热片或使用液冷系统以有效降温。

    总结和推荐


    综上所述,FGH30S130P 在感应加热和微波炉等应用中表现出色,凭借其高速开关、低饱和电压和高输入阻抗等优势,成为高性能应用的理想选择。建议在涉及高功率应用的场合优先考虑此型号。

FGH30S130P参数

参数
VCEO-集电极-发射极最大电压 2.3V@ 15V,30A
最大集电极发射极饱和电压 1.75V
配置 独立式
集电极电流 60A
最大功率耗散 500W
15.87mm(Max)
4.82mm(Max)
20.82mm(Max)
通用封装 TO-247-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

FGH30S130P厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGH30S130P数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGH30S130P FGH30S130P数据手册

FGH30S130P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2575 ¥ 78.2259
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 78.22
直接购买
加入购物车
