NXH100B120H3Q0STG

产品分类: IGBT模块
厂牌: ON SEMICONDUCTOR
产品描述: onsemi igbt模块, 最大 1200 V
供应商型号: 1958771
供应商: 海外现货
标准整包数: 1

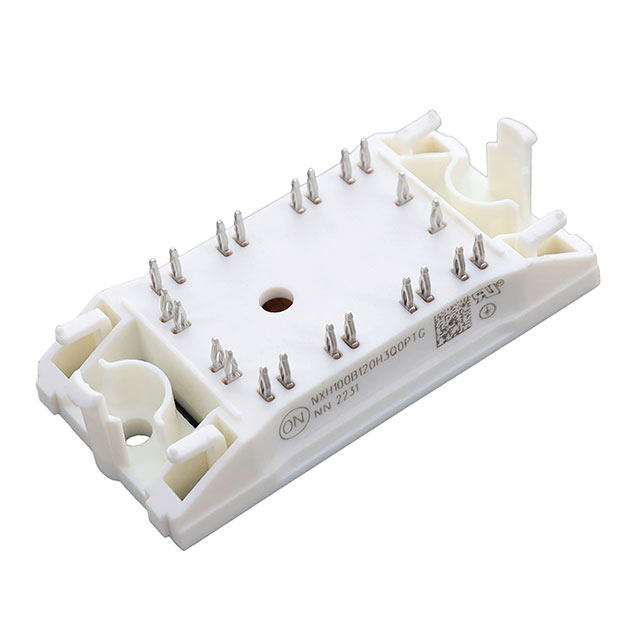

ON SEMICONDUCTOR IGBT模块 NXH100B120H3Q0STG

NXH100B120H3Q0STG概述


    产品简介


    NXH100B120H3Q0 Si/SiC 混合模块是一款高性能的电力模块,主要用于双升压电路。它集成了场截止沟槽IGBT(绝缘栅双极晶体管)和SiC(碳化硅)二极管,提供更低的导通损耗和开关损耗。这种组合使得设计者能够在高效率和卓越可靠性方面实现显著提升。这款产品特别适用于太阳能逆变器、不间断电源系统以及储能系统等应用场景。

    技术参数


    - BOOST IGBT(升压IGBT)
    - 最大工作温度:TJMAX 150°C
    - 集电极-发射极电压:VCES 1200V
    - 门极-发射极电压:VGE ±20V
    - 连续集电极电流(TC < 80°C):IC1 61A
    - 连续集电极电流(TC < 102°C):IC2 50A
    - 最大功率耗散:Ptot 186W
    - 热阻(芯片至散热器):RthJH 0.82°C/W
    - BOOST DIODE(升压二极管)
    - 峰值重复反向电压:VRRM 1200V
    - 连续正向电流(TC < 80°C):IF1 34A
    - 连续正向电流(TC < 132°C):IF2 20A
    - 最大功率耗散:Ptot 114W
    - 冲击正向电流:IFSM 185A
    - BYPASS DIODE / IGBT保护二极管
    - 峰值重复反向电压:VRRM 1600V
    - 连续正向电流(TC < 80°C):IF1 58A
    - 连续正向电流(TC < 141°C):IF2 25A
    - 冲击重复峰值正向电流:IFRM 75A
    - 最大功率耗散:Ptot 91W

    产品特点和优势


    - 低损耗:场截止沟槽IGBT和SiC二极管显著降低了导通损耗和开关损耗。
    - 高可靠性:优越的设计使得该模块能在极端环境下保持稳定运行。
    - 宽适用范围:适合多种应用场景,如太阳能逆变器、不间断电源系统等。
    - 灵活连接方式:提供焊锡引脚和压接式引脚两种选项,便于集成到不同类型的电路中。
    - 内置热敏电阻:可监测内部温度,确保安全操作。

    应用案例和使用建议


    应用案例:
    - 太阳能逆变器:利用其高效能和高可靠性,可以提高系统的整体转换效率。
    - 不间断电源系统:在需要持续供电的应用场景中,保证系统的稳定性。
    使用建议:
    - 散热管理:为了充分发挥其性能,应确保良好的散热条件,可考虑使用额外的散热片。
    - 电压保护:由于其高耐压能力,可以承受较大的电压波动,但仍需注意过压保护措施。

    兼容性和支持


    - 兼容性:NXH100B120H3Q0与市场上大多数现有的电子元器件具有良好的兼容性。
    - 支持:ON Semiconductor提供了详尽的技术文档和在线支持,方便用户进行安装和调试。

    常见问题与解决方案


    - 问题:温度过高导致性能下降
    - 解决方案:确保散热良好,采用合适的散热器并合理布局模块。

    - 问题:过压引起损坏
    - 解决方案:安装稳压器或过压保护电路,以避免电压过高引起的损坏。

    总结和推荐


    NXH100B120H3Q0 是一款专为高要求电力转换系统设计的混合模块。它不仅具备出色的电气性能,还拥有高可靠性和广泛应用的潜力。如果你正在寻找一个能有效提高系统效率和可靠性的解决方案,那么这款产品无疑是一个值得考虑的选择。综上所述,强烈推荐在高效率需求的应用中使用NXH100B120H3Q0。

NXH100B120H3Q0STG参数

参数
最大集电极发射极饱和电压 -
配置
集电极电流 50A
最大功率耗散 186W
VCEO-集电极-发射极最大电压 2.3V@ 15V,50A
长*宽*高 66.2mm*32.8mm*11.9mm
通用封装 Q0BOOST
安装方式 底座安装
包装方式 托盘

NXH100B120H3Q0STG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NXH100B120H3Q0STG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT模块 ON SEMICONDUCTOR NXH100B120H3Q0STG NXH100B120H3Q0STG数据手册

NXH100B120H3Q0STG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 486.7
6+ ¥ 467.2299
12+ ¥ 457.8826
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 486.7
