首页  >  产品百科  >  NGTB50N60FL2WG

NGTB50N60FL2WG

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 417W 1.8V 600V 100A TO-247-3 通孔安装
供应商型号: NGTB50N60FL2WG-ND
供应商: Digi-Key
标准整包数: 1

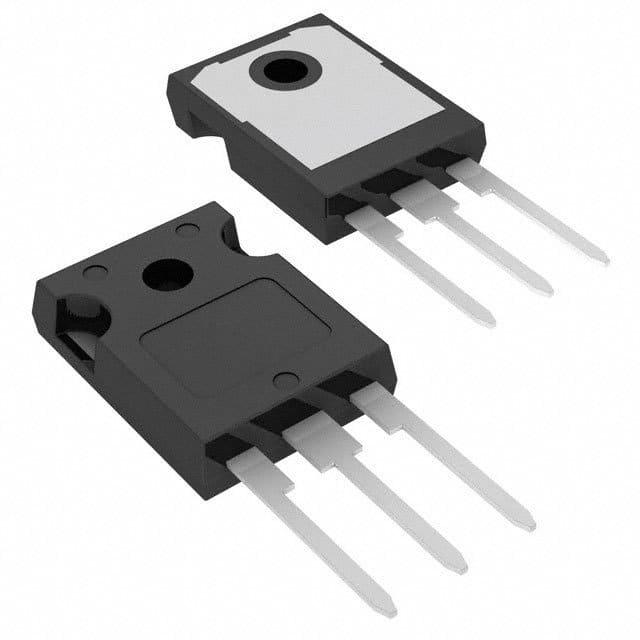

ON SEMICONDUCTOR IGBT单管 NGTB50N60FL2WG

NGTB50N60FL2WG概述

    # NGTB50N60FL2W/D 技术手册解析

    产品简介


    基本介绍
    NGTB50N60FL2W/D 是一款绝缘栅双极晶体管(IGBT),采用先进的 Field Stop II Trench 结构设计。该产品以其高效能、低导通电压和极小的开关损耗而著称,特别适用于高频开关场合。其内置的软恢复自由轮换二极管具有较低的正向电压降,进一步提升了整体性能。此款 IGBT 主要用于不间断电源(UPS)、太阳能逆变器和焊接设备等领域。
    主要功能
    - 实现高效的能量转换;
    - 支持高频率工作模式;
    - 高温环境下保持稳定的性能;
    - 提供过载短路保护。
    应用领域
    - 太阳能逆变器;
    - 不间断电源(UPS)系统;
    - 各种工业焊接装置。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 最大值 | 单位 |
    ||
    | 集电极-发射极电压 | VCES | 600 | V |
    | 集电极电流 | IC | 100 @ 25°C | A |
    | 反向恢复电流峰值 | Irrm | 8 | A |
    | 瞬态门极-发射极电压 | VGE | ±30 | V |
    工作条件
    - 结温范围:-55°C 至 +175°C;
    - 存储温度范围:-55°C 至 +175°C;
    - 最大结壳热阻:0.36°C/W;
    - 最大结-空气热阻:40°C/W。

    产品特点和优势


    独特功能
    - 极高的能效比:通过Field Stop II技术显著降低导通损耗;
    - 软恢复特性:减少电磁干扰(EMI),提升电路可靠性;
    - 温度适应性强:能够在宽广的工作温度范围内稳定运行。
    市场竞争力
    - 在高压应用中表现出色;
    - 兼容无铅焊料工艺;
    - 成本效益良好,适合大规模部署。

    应用案例和使用建议


    典型应用案例
    1. 太阳能逆变器
    作为核心功率转换组件,用于将直流电转化为交流电输出,提高发电效率。

    2. 不间断电源(UPS)
    在后备供电模式下提供快速响应及高效率的能量转换。
    使用建议
    - 为确保最佳性能,需合理选择门极电阻值以平衡开关速度与功耗;
    - 注意散热管理,尤其在高温环境中使用时应配备良好的冷却系统;
    - 在高速切换场景下,适当增加缓冲电路可进一步改善EMI表现。

    兼容性和支持


    兼容性
    该产品与主流控制芯片(如STM32系列微控制器)具备良好兼容性,能够无缝集成至现有电力电子系统内。
    厂商支持
    ON Semiconductor 提供详尽的技术文档及在线技术支持服务,涵盖从选型到售后的一站式解决方案。

    常见问题与解决方案


    问题1:如何判断是否需要额外安装散热片?
    解答:当环境温度高于60°C且负载较大时,建议增加外部散热装置以维持安全结温。
    问题2:反向恢复电流过大导致异常发热怎么办?
    解答:可通过减小门极驱动信号斜率来降低瞬态冲击,并配合外部电感器抑制瞬态尖峰。

    总结和推荐


    综合评估
    NGTB50N60FL2W/D 是一款高性能IGBT模块,其卓越的节能效果、广泛的适用范围及其出色的性价比使其成为新能源与传统工业领域的优选方案。
    推荐结论
    强烈推荐该产品用于需要高性能IGBT的应用场景,特别是在太阳能逆变器、UPS系统及焊接设备中发挥关键作用。对于要求高效能、高可靠性的工程师而言,NGTB50N60FL2W/D无疑是一个值得信赖的选择!

NGTB50N60FL2WG参数

参数
配置 -
集电极电流 100A
最大功率耗散 417W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.8V
16.25mm(Max)
5.3mm(Max)
21.4mm(Max)
通用封装 TO-247-3
安装方式 通孔安装
包装方式 散装,管装

NGTB50N60FL2WG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NGTB50N60FL2WG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR NGTB50N60FL2WG NGTB50N60FL2WG数据手册

NGTB50N60FL2WG封装设计

查看详情并下载
Symbol
Footprint
3D Model
