首页  >  产品百科  >  ISL9V3040S3ST-F085C

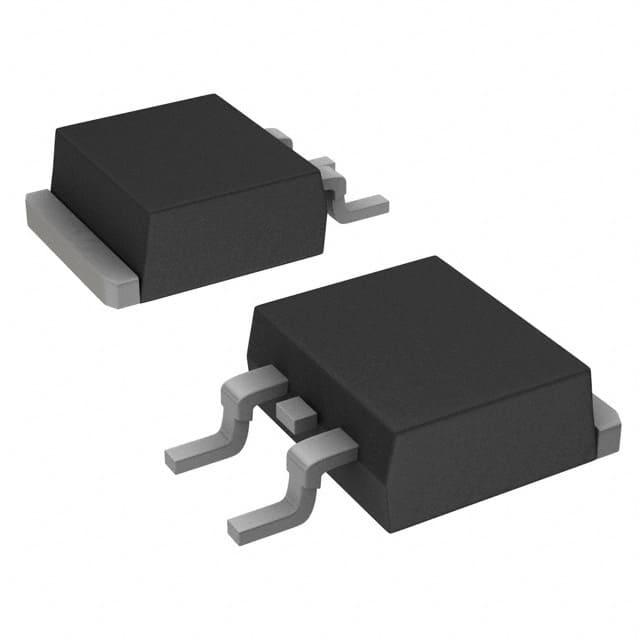

ISL9V3040S3ST-F085C

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 150W 1.25V 独立式 400V 21A TO-263 贴片安装
供应商型号: 3018900
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR IGBT单管 ISL9V3040S3ST-F085C

ISL9V3040S3ST-F085C概述

    ISL9V3040x3ST-F085C ECOSPARK Ignition IGBT 技术手册解析

    产品简介


    ISL9V3040x3ST-F085C 是一款专为汽车点火线圈驱动电路设计的300 mJ,400 V,N沟道绝缘栅双极型晶体管(IGBT)。该IGBT具有逻辑电平门驱动特性,符合AEC-Q101标准并具备PPAP能力。其铅-Free且符合RoHS标准,适合于汽车高压点火系统和直接点火线圈的应用场景。

    技术参数


    - 击穿电压:BVCER 为400 V,BVECS为24 V
    - 能量损耗:在TJ=25°C时ESCIS25 = 300 mJ,在TJ=150°C时ESCIS150 = 170 mJ
    - 连续漏极电流:在TC=25°C时IC25 = 21 A,在TC=110°C时IC110 = 17 A
    - 门极电压:VGEM = ±10 V
    - 功耗:总PD=150 W,温度每升高1°C减少1 W
    - 热阻抗:RJC = 1 °C/W
    - 存储和操作温度范围:-55到+175°C

    产品特点和优势


    - 逻辑电平门驱动:简化设计,无需额外驱动电路。
    - AEC-Q101认证和PPAP能力:确保了在汽车领域的可靠性和一致性。
    - 高温下的稳定性能:即使在150°C的高温环境下仍能保持170 mJ的能量损耗。
    - 环保特性:无铅且RoHS合规,符合环保要求。

    应用案例和使用建议


    该IGBT广泛应用于汽车点火线圈驱动电路、高电流点火系统以及直接点火线圈等应用。根据测试条件,该IGBT在启动阶段(TJ=25°C)的能量损耗为300 mJ,在长时间运行条件下(TJ=150°C)的能量损耗降至170 mJ。因此,对于需要大电流驱动和稳定输出的应用场合,ISL9V3040x3ST-F085C是一款理想选择。
    使用建议:
    - 在高温环境下应用时,需注意散热设计以避免因温度过高而导致的性能下降。
    - 考虑使用散热片或其他有效的散热方法,以延长产品的使用寿命。

    兼容性和支持


    该产品支持多种封装形式,包括DPAK、D2PAK和TO-220。此外,制造商提供了详细的订购和运输信息,以便用户能够方便地获取所需的产品。如果您在安装过程中遇到任何问题,可以通过官方网站或本地销售代表获取技术支持。

    常见问题与解决方案


    1. 问:如何检查IGBT是否损坏?
    - 答:通过测量BVCER(集电极到发射极的击穿电压),如果该值不在规定的范围内,则可能是IGBT已损坏。

    2. 问:如何判断IGBT是否出现过温现象?
    - 答:通过监测工作温度,如果工作温度超过最大允许温度(175°C),则可能存在过温问题。在实际应用中,可以使用温度传感器进行实时监控。

    3. 问:IGBT的工作电压范围是多少?
    - 答:门极电压的连续值为±10V。在正常使用条件下,应确保不超过此范围。

    总结和推荐


    ISL9V3040x3ST-F085C 是一款适用于汽车点火系统的高性能IGBT。它不仅具备出色的耐高温性能,还拥有高可靠性及良好的环保特性。无论是从技术参数还是实际应用的角度来看,这款产品都具备显著的优势。因此,我们强烈推荐该产品用于需要高电流、高可靠性的汽车点火系统和其他类似应用场合。

ISL9V3040S3ST-F085C参数

参数
VCEO-集电极-发射极最大电压 400V
最大集电极发射极饱和电压 1.25V
配置 独立式
集电极电流 21A
最大功率耗散 150W
通用封装 TO-263
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ISL9V3040S3ST-F085C厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ISL9V3040S3ST-F085C数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR ISL9V3040S3ST-F085C ISL9V3040S3ST-F085C数据手册

ISL9V3040S3ST-F085C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.1352
10+ ¥ 11.4537
100+ ¥ 11.2492
500+ ¥ 11.2492
800+ ¥ 11.0446
1600+ ¥ 11.0446
2400+ ¥ 11.0446
库存: 1944
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.13
直接购买
加入购物车
