FGB3040G2-F085

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 150W 1.15V 独立式 400V 41A TO-263 贴片安装
供应商型号: FGB3040G2-F085
供应商: 云汉优选
标准整包数: 800

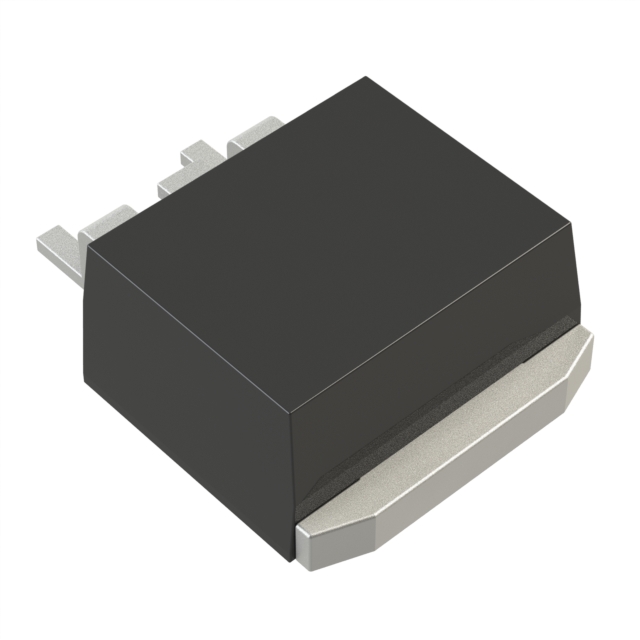

ON SEMICONDUCTOR IGBT单管 FGB3040G2-F085

FGB3040G2-F085概述

    # ECOSPARK 300 mJ, 400 V N-Channel Ignition IGBT

    产品简介


    ECOSPARK系列IGBT(绝缘栅双极型晶体管)是为满足汽车点火系统的需求而设计的高性能组件。这些器件的主要功能是在各种应用中提供高效的电流控制和开关能力。主要适用于汽车点火线圈驱动电路和点火插头应用,它们为现代车辆提供了稳定且可靠的电力转换解决方案。

    技术参数


    最大额定值
    - 集电极到发射极击穿电压 (IC = 1 mA): 400 V
    - 发射极到集电极反向电池条件下的电压 (IC = 10 mA): 28 V
    - 自钳位感性切换能量 (TJ = 25°C): 300 mJ
    - 集电极连续电流 (VGE = 5.0 V, TC = 25°C): 41 A
    - 集电极连续电流 (VGE = 5.0 V, TC = 110°C): 25.6 A
    - 栅极到发射极电压 (连续): ±10 V
    - 功耗 (TC = 25°C): 150 W
    - 功耗降额 (TC > 25°C): 1 W/°C
    - 工作结温范围: -55 to +175 °C
    - 存储结温范围: -55 to +175 °C
    - 最大引脚焊接温度 (引脚距离外壳1.6 mm,10秒内): 300 °C
    - 表面贴装回流焊接温度 (根据JESD020C): 260 °C
    - 人体模型静电放电电压 (100 pF, 1500 Ω): 4 kV
    - 机器模型静电放电电压: 2 kV
    电气特性
    - OFF状态特性
    - 集电极到发射极击穿电压 (ICE = 2 mA, VGE = 0, RGE = 1 kΩ, TJ = -40至150°C): 370 - 430 V
    - 集电极到发射极击穿电压 (ICE = 10 mA, VGE = 0 V, RGE = 0, TJ = -40至150°C): 390 - 450 V
    - 发射极到集电极击穿电压 (ICE = -20 mA, VGE = 0 V, TJ = 25°C): 28 V
    - 栅极到发射极击穿电压 (IGES = ±2 mA): 12 - 14 V
    - 集电极到发射极漏电流 (VCE = 250 V, RGE = 1 kΩ, TJ = 25°C): 0 - 25 μA
    - 发射极到集电极漏电流 (VEC = 24 V, TJ = 25°C): 0 - 1 mA
    - ON状态特性
    - 集电极到发射极饱和电压 (ICE = 6 A, VGE = 4 V, TJ = 25°C): 1.15 - 1.25 V
    - 集电极到发射极饱和电压 (ICE = 10 A, VGE = 4.5 V, TJ = 150°C): 1.35 - 1.50 V
    - 集电极到发射极饱和电压 (ICE = 15 A, VGE = 4.5 V, TJ = 150°C): 1.68 - 1.85 V
    - 自钳位感性切换能量 (L = 3.0 mHy, RG = 1 kΩ, VGE = 5 V, TJ = 25°C): 0 - 300 mJ
    - 动态特性
    - 门级电荷 (ICE = 10 A, VCE = 12 V, VGE = 5 V): 0 - 21 nC
    - 门级阈值电压 (ICE = 1 mA, VCE = VGE, TJ = 25°C): 1.3 - 2.2 V
    - 门级平台电压 (VCE = 12 V, ICE = 10 A): 0 - 2.8 V
    热特性
    - 结到壳体热阻: 1 °C/W

    产品特点和优势


    ECOSPARK系列IGBT具有以下独特功能和优势:
    - 自钳位感性切换能量高: 达到300 mJ,适用于高强度的点火系统需求。
    - 逻辑门驱动: 可以通过较低的栅极电压进行操作,简化了系统的复杂性。
    - AEC-Q101认证: 满足汽车行业严格的质量标准,确保了可靠性和耐久性。
    - 无铅和RoHS合规: 符合环保标准,适用于全球市场。

    应用案例和使用建议


    应用案例
    - 汽车点火线圈驱动电路: 在这些电路中,IGBT作为关键开关组件,负责控制高压电流,以点燃发动机内的燃料混合物。
    - 点火插头应用: 在这些应用中,IGBT能够快速而准确地切换电流,确保每次启动都能达到最佳性能。
    使用建议
    1. 优化散热管理: 由于功耗较高,尤其是在高温条件下,良好的散热设计至关重要。可以使用散热片或风扇来降低结温,从而提高IGBT的可靠性。
    2. 合理布局电路: 尽量减少寄生电容和电感,以减少噪声和开关损耗。
    3. 监控电流和电压: 在应用中持续监测IGBT的工作状态,确保不会超出最大额定值,以延长使用寿命。

    兼容性和支持


    ECOSPARK系列IGBT设计上具有高度的兼容性,可以与大多数汽车点火系统完美匹配。此外,制造商提供了详细的安装指南和支持文档,以便客户在安装和使用过程中遇到问题时能够及时获得帮助。

    常见问题与解决方案


    问题1: IGBT过热
    解决方案: 确保良好的散热设计。可以使用散热片或增加风扇来改善散热效果。
    问题2: IGBT损坏
    解决方案: 检查外部电路是否存在过压或过流现象。确保所有连接正确,且IGBT未超过其最大额定值。
    问题3: 无法正常关断
    解决方案: 检查栅极电阻值是否适当,或者是否需要调整栅极驱动信号。确保驱动信号具有足够的幅度和时间。

    总结和推荐


    ECOSPARK系列IGBT凭借其高可靠性、低功耗和良好的电气性能,成为了汽车点火系统和其他高压应用的理想选择。无论是在功能还是在耐用性方面,这些IGBT都表现出色。因此,我强烈推荐在类似应用中使用ECOSPARK系列IGBT,以实现更高效和稳定的电力转换解决方案。

FGB3040G2-F085参数

参数
配置 独立式
集电极电流 41A
最大功率耗散 150W
VCEO-集电极-发射极最大电压 400V
最大集电极发射极饱和电压 1.15V
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 TO-263
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FGB3040G2-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGB3040G2-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGB3040G2-F085 FGB3040G2-F085数据手册

FGB3040G2-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
