首页  >  产品百科  >  FGD3050G2V

FGD3050G2V

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 150W 1.3V 独立式 500V 32A TO-252-3 贴片安装
供应商型号: 863-FGD3050G2V
供应商: Mouser
标准整包数: 1

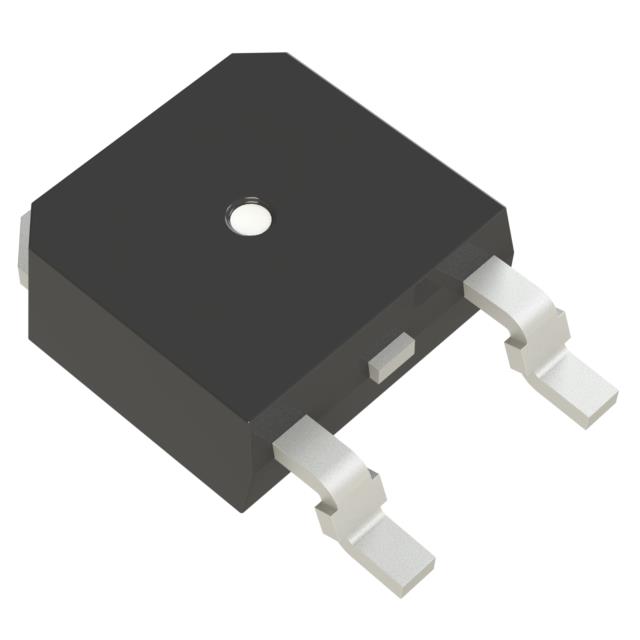

ON SEMICONDUCTOR IGBT单管 FGD3050G2V

FGD3050G2V概述

    EcoSPARK® 2 Ignition IGBT:FGD3050G2V

    产品简介


    FGD3050G2V 是一款高可靠性、高集成度的IGBT(绝缘栅双极型晶体管)产品,专为汽车点火系统和其他高电流应用而设计。该器件具有逻辑电平门驱动功能,能够在25°C时实现高达300mJ的能量转换效率。它符合AEC-Q101标准,具备PPAP(生产件批准程序)资格认证,且不含铅和RoHS兼容。

    技术参数


    - 最大额定值:
    - 击穿电压(BVCER): 500 V(IC = 1 mA)
    - 反向电池条件下的集电极到发射极电压(BVECS): 20 V(IC = 10 mA)
    - 自钳位电感切换能量(ESCIS25): 300 mJ(TJ = 25°C)
    - 自钳位电感切换能量(ESCIS150): 180 mJ(TJ = 150°C)
    - 连续集电极电流(IC25): 32 A(VGE = 4.0 V, TC = 25°C)
    - 门到发射极电压(VGEM): ±10 V
    - 总功耗(PD): 150 W
    - 存储结温范围(TSTG): -40°C 至 +175°C
    - ESD耐压: 4 kV(100 pF, 1500 )
    - 电气特性:
    - 关态特性:
    - 击穿电压(BVCER): 470 V 至 530 V
    - 击穿电压(BVCES): 495 V 至 555 V
    - 漏电流(ICER): 25 μA(TJ = 25°C),1 mA(TJ = 150°C)
    - 动态特性:
    - 导通延迟时间(td(ON)R): 0.9 μs 至 4 μs
    - 关断延迟时间(td(OFF)L): 5.4 μs 至 15 μs

    产品特点和优势


    FGD3050G2V 在汽车点火系统和高电流应用中表现出色,其主要优势包括:
    - 逻辑电平门驱动:简化了电路设计,减少了外部电路的需求。
    - AEC-Q101资格认证:保证了其在汽车应用中的可靠性和稳定性。
    - 高能效转换:在25°C时达到300 mJ的能量转换效率。
    - 温度范围宽:适用于-40°C至+175°C的工作环境,确保在极端条件下仍能正常运行。

    应用案例和使用建议


    FGD3050G2V 主要应用于汽车点火系统,包括点火线圈驱动电路和高压点火系统。在实际应用中,需要确保电路设计中充分考虑散热和保护措施,例如使用适当的热管理和过压保护电路。此外,应根据具体的应用需求调整驱动信号的电压和频率,以优化性能。

    兼容性和支持


    FGD3050G2V 支持常见的引脚配置,方便与各种电路板和其他组件集成。厂商提供全面的技术支持和售后服务,包括在线文档、技术支持热线和软件工具包。如果遇到任何问题,可以通过官方网站上的技术支持渠道获得帮助。

    常见问题与解决方案


    - 问: 设备在高温环境下无法正常工作?
    - 答: 检查电路中的散热措施是否到位,确保结温不超过175°C的最大限值。

    - 问: 遇到频繁的开关损耗问题?
    - 答: 调整驱动信号的参数,如频率和电压,以减少开关损耗。
    - 问: 需要长时间运行时设备过热?
    - 答: 增加散热装置,确保设备保持在规定的温度范围内。

    总结和推荐


    FGD3050G2V 是一款高性能的IGBT产品,适用于汽车点火系统和其他高电流应用。其高可靠性、宽温度范围和优秀的能效表现使其成为市场的佼佼者。对于汽车制造商和其他需要高性能IGBT的应用场合,推荐选择这款产品。然而,在使用过程中应注意合理的散热设计和防护措施,以充分发挥其潜力并延长使用寿命。

FGD3050G2V参数

参数
最大集电极发射极饱和电压 1.3V
配置 独立式
集电极电流 32A
最大功率耗散 150W
VCEO-集电极-发射极最大电压 500V
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FGD3050G2V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGD3050G2V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGD3050G2V FGD3050G2V数据手册

FGD3050G2V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.289 ¥ 27.7921
10+ $ 2.162 ¥ 18.2689
100+ $ 1.4148 ¥ 11.9551
500+ $ 1.1448 ¥ 9.6736
1000+ $ 1.0508 ¥ 8.8796
2500+ $ 0.9387 ¥ 7.932
库存: 2357
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.79
