FXLP34L6X

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 电压电平移位器, 缓冲器, MicroPak封装, 6引脚
供应商型号: UNP-FXLP34L6X
供应商: 海外现货
标准整包数: 1

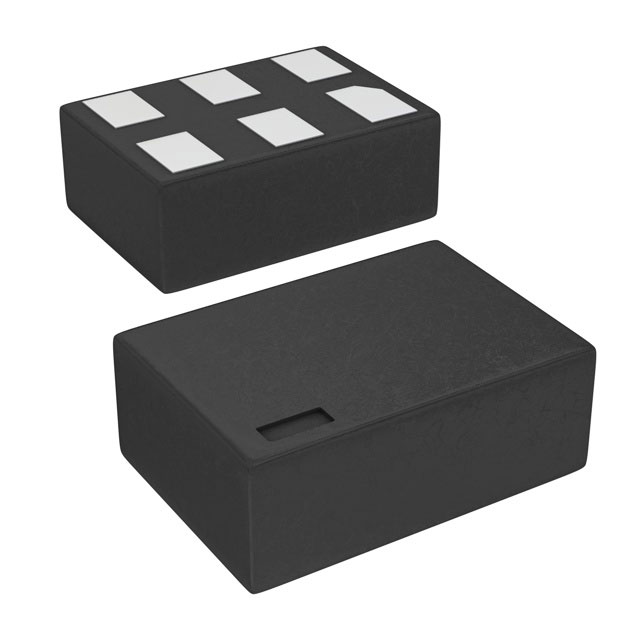

ON SEMICONDUCTOR 电平转换器 FXLP34L6X

FXLP34L6X概述


    产品简介


    FXLP34单比特单向转换器是Fairchild公司生产的一种用于电平转换的单比特单向翻译器。该产品的主要功能是将任何电压(1.0V至3.6V)转换为相同范围的电压。这种设备适用于便携式应用,如电池供电设备、移动设备和低功耗电子产品,以确保它们能够在不同电压环境下正常运行。

    技术参数


    - 输入电压范围: 1.0V 至 3.6V
    - 输出电压范围: 1.0V 至 3.6V
    - 输入/输出耐压: 4.6V
    - 传输延迟: 4ns(典型值),当VCC为3.0V至3.6V时
    - 静态驱动电流: ±2.6mA(典型值)
    - 电源关断时输入输出高阻态
    - 封装形式: 5引脚SC70,6引脚MicroPak,6引脚MicroPak2
    - 热阻抗: SC70-6: 425°C/W, MicroPak-6: 500°C/W, MicroPak2-6: 560°C/W
    - 静电放电保护: 4000V(人体模型)

    产品特点和优势


    FXLP34具备多项独特功能和优势,使其在多种应用场合中表现出色:
    - 宽电压范围:支持1.0V到3.6V的宽电压输入输出,适应多种电压平台。
    - 高耐压输入输出:能够承受高达4.6V的输入输出电压,提高了系统的可靠性。
    - 超低功耗:内部电路设计减少了动态功耗,适用于需要长时间工作的电池供电设备。
    - 快速响应时间:最小传输延迟仅为4ns,适合高速信号传输的应用。
    - 小巧封装:采用Micropak™超小型无引线封装,占用空间小,便于安装。

    应用案例和使用建议


    应用案例
    FXLP34广泛应用于便携式设备、移动通信设备和可穿戴设备等领域。例如,在智能手机和平板电脑中,用于不同电压域之间的信号隔离和电平转换,确保设备的稳定运行。
    使用建议
    为了确保设备的正常运行和避免损坏,建议在上电时遵循以下步骤:
    1. 首先对输入侧进行供电(VCC1),并保证输入引脚逐渐上升或保持低电平。
    2. 然后对输出侧进行供电(VCC),确保所有输入和输出在同一时间内获得电源。

    兼容性和支持


    FXLP34与其他兼容的电子元器件或设备具有良好的兼容性,特别是在便携式设备和电池供电系统中。ON Semiconductor提供全面的技术支持和维护服务,确保用户能够获得最佳的使用体验。如有问题,请访问官方网站获取更多技术支持。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方案: 检查电源电压是否在1.0V到3.6V范围内,确保输入和输出电源的正确连接。

    2. 问题: 输出信号不稳定。
    - 解决方案: 确认电源供应稳定,检查输入信号是否符合要求,重新配置电路。

    总结和推荐


    FXLP34单比特单向转换器凭借其高可靠性、超低功耗和紧凑的封装设计,成为便携式设备和电池供电系统的理想选择。强烈推荐使用FXLP34,以确保系统稳定运行并延长电池寿命。用户在购买和使用时应关注电源电压范围和正确的供电顺序,确保设备的最佳性能。

FXLP34L6X参数

参数
最小工作供电电压 1.1V
电压- VCCB 1V~3.6V
输出类型 非反相
输出信号类型 -
转换器类型 Voltage Level
数据速率 -
传播延迟时间 43.3ns
每个电路的通道数 1
输入信号类型 Single-Ended
电压- VCCA 1V~3.6V
电路数量 1
最大工作供电电压 3.6V
通道类型 单向
长*宽*高 1.45mm(长度)*1mm(宽度)
通用封装 MICROPAK-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FXLP34L6X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FXLP34L6X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR FXLP34L6X FXLP34L6X数据手册

FXLP34L6X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.078 ¥ 0.6591
47420+ $ 0.072 ¥ 0.6084
库存: 47420
起订量: 152 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.65
直接购买
加入购物车
