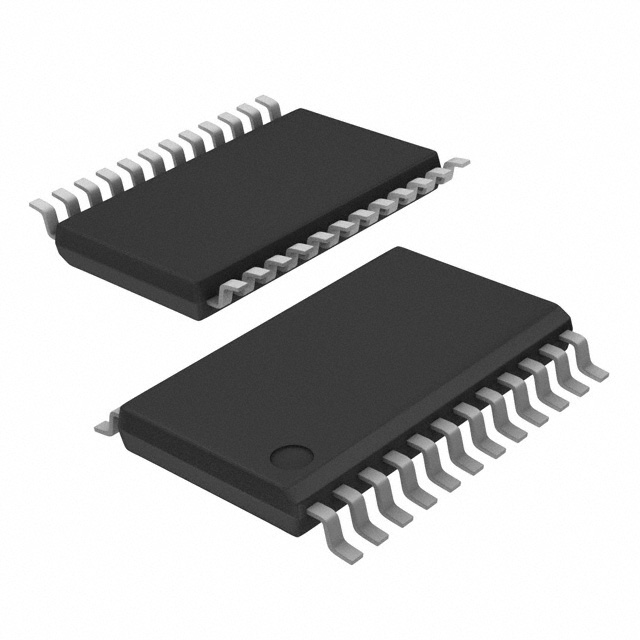

74LVX3245MTC

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: Voltage Level 8ns@ 3V to 3.6V @ 4.5V to 5.5V 三态,非反相 1 8 2.7V,4.5V 3.6V,3.65.5 双向 4.5V~5.5V 2.7V~3.6V TSSOP-24 贴片安装 7.8mm(长度)*4.4mm(宽度)
供应商型号: 11M-74LVX3245MTC
供应商: 云汉优选
标准整包数: 0
ON SEMICONDUCTOR 电平转换器 74LVX3245MTC

74LVX3245MTC概述

    74LVX3245:高性能8位双电源双向译码收发器的技术概述

    产品简介


    74LVX3245是一款先进的8位双电源双向译码收发器,专为处理不同电压域之间的数据传输设计。该芯片能够实现3V与5V总线之间的双向接口转换,具有高可靠性、低功耗及多功能性等特点。其主要功能包括支持3态输出、输入兼容TTL电平信号以及集成EMI减少电路等。该器件广泛应用于笔记本电脑、嵌入式系统及工业控制等领域,尤其是在需要混合电压环境下的场合表现出色。

    技术参数


    以下是74LVX3245的关键技术规格和性能指标:
    - 电压范围:
    - VCCA(A端口):2.7V至3.6V
    - VCCB(B端口):4.5V至5.5V
    - 输入/输出电压范围:
    - A端口输入/输出:0V至VCCA
    - B端口输入/输出:0V至VCCB
    - 最大电流能力:
    - 输出源/灌电流:±24mA
    - 传播延迟时间:
    - A到B方向:典型值5.4ns,最大值8ns
    - B到A方向:典型值5.1ns,最大值7.5ns
    - 工作温度范围:-40℃至+85℃
    - 封装形式:
    - QSOP(24引脚)
    - TSSOP(24引脚)

    产品特点和优势


    1. 双电压支持:可同时处理3V和5V信号,满足现代多电压系统的复杂需求。
    2. 电磁干扰抑制:通过内置EMI抑制电路降低噪声影响。
    3. 高效率:具备优秀的电流驱动能力和快速响应速度。
    4. 灵活性强:可通过T/R¯ 控制引脚灵活配置数据流动方向。
    应用案例与使用建议
    74LVX3245非常适合用于需要跨电压域通信的应用场景,例如:
    - 笔记本电脑中CPU与外围设备之间的连接。
    - 嵌入式系统内模块间的高速数据交换。
    建议在使用过程中注意以下几点以优化性能:
    - 确保所有未使用的引脚均处于已知状态(如接地或拉高),避免浮动状态导致不稳定。
    - 在上电时遵循正确的顺序,优先供电于VCCA,并使能控制信号同步上升。

    兼容性和支持


    74LVX3245与其他标准CMOS逻辑器件具有良好兼容性,便于集成进现有设计。ON Semiconductor公司提供了详尽的技术文档和支持服务,包括但不限于数据手册下载、在线技术支持等资源。

    常见问题与解决方案


    - 问题一:设备在冷启动时出现异常行为。
    - 解决方法:检查并确认所有电源按照推荐顺序正确加载,特别是确保VCCA先于其他组件供电。

    - 问题二:输出电压低于预期水平。
    - 解决方法:核实负载条件是否超出额定值,并调整外部电路设计以符合要求。
    总结与推荐
    综上所述,74LVX3245凭借其卓越的技术性能和广泛的应用潜力,在众多行业中展现出强大竞争力。对于寻求高效稳定的电压转换解决方案的企业而言,这款产品无疑是一个值得信赖的选择。我们强烈推荐将其作为关键组件纳入相关项目之中。

74LVX3245MTC参数

参数
通道类型 双向
最大工作供电电压 3.6V,3.65.5
输入信号类型 -
电路数量 1
每个电路的通道数 8
输出类型 三态,非反相
数据速率 -
传播延迟时间 8ns@ 3V to 3.6V @ 4.5V to 5.5V
输出信号类型 -
转换器类型 Voltage Level
电压- VCCA 2.7V~3.6V
最小工作供电电压 2.7V,4.5V
电压- VCCB 4.5V~5.5V
长*宽*高 7.8mm(长度)*4.4mm(宽度)
通用封装 TSSOP-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

74LVX3245MTC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74LVX3245MTC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR 74LVX3245MTC 74LVX3245MTC数据手册
