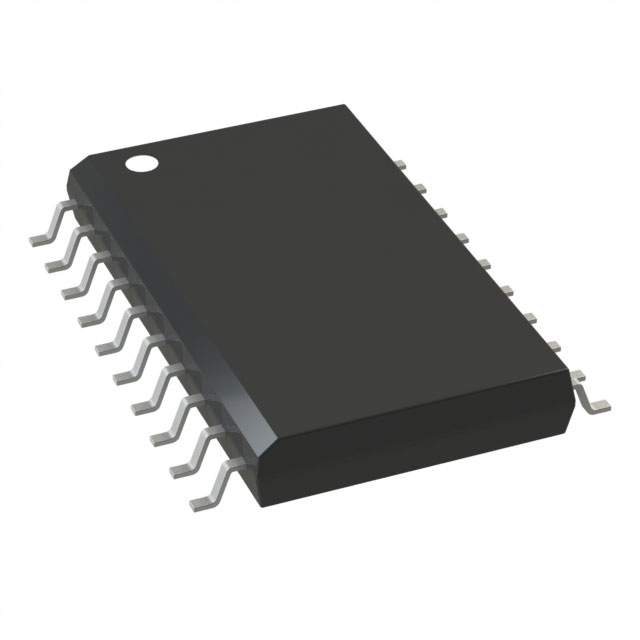

NLSV8T244DWR2G

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: Voltage Level 5.3ns 三态,非反相 1 8 900mV 4.5V 单向 900mV~4.5V 900mV~4.5V SOIC-20 贴片安装
供应商型号: NLSV8T244DWR2GOSTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 电平转换器 NLSV8T244DWR2G

NLSV8T244DWR2G概述

    NLSV8T244 8-Bit Dual-Supply Non-Inverting Level Translator

    1. 产品简介


    产品类型:
    NLSV8T244 是一款8位双电源非反相电平转换器。
    主要功能:
    - 支持宽范围电源电压(VCCA 和 VCCB):0.9 V 至 4.5 V。
    - 高速工作,传播延迟平衡。
    - 输入和输出具有过压保护(OVT),保护电压达4.5 V。
    - 支持非优先级的VCCA和VCCB上电顺序。
    - 输出在达到有效VCC前处于三态。
    - 具备断电保护。
    - 当VCCB接地时,输出切换到三态。
    - 封装小巧,尺寸为4.0 mm x 2.0 mm UDFN20。
    应用领域:
    - 移动电话
    - PDA(个人数字助理)
    - 其他便携式设备

    2. 技术参数


    - 电源电压范围:
    - VCCA, VCCB: 0.9 V至4.5 V
    - 输入电压:
    - VI: 0.9 V至4.5 V
    - 控制输入电压:
    - VC: 0.9 V至4.5 V
    - 最大输出电压:
    - 在所有电源关闭时: 0.9 V至4.5 V
    - 活动模式: 0.9 V至4.5 V
    - 三态模式: 0.9 V至4.5 V
    - 最大输入泄漏电流:
    - IIK: -20 mA (VI < GND)
    - IOK: -50 mA (VO < GND)
    - 最大输出源/漏电流:
    - IO: ±50 mA
    - 最大每电源端的直流供电电流:
    - ICCA, ICCB: ±100 mA
    - 最大静态功率消耗:
    - -40°C 至 +85°C:
    - VCCB = 4.5 V: 2 μA (最大)
    - VCCB = 3.3 V: 2 μA (最大)
    - VCCB = 2.8 V: 1 μA (最大)
    - VCCB = 1.8 V: 0.5 μA (最大)
    - VCCB = 0.9 V: 0.5 μA (最大)

    3. 产品特点和优势


    - 宽电压范围:支持从0.9 V到4.5 V的电源电压,适用于广泛的低电压应用。
    - 高速传输:在不同电压下保持一致的传播延迟,确保高速数据传输。
    - 过压保护:对输入和输出提供OVT保护,提高系统可靠性。
    - 小型封装:采用超小封装,适合紧凑型设计。
    - 多种应用:广泛应用于移动电话、PDA和其他便携式设备,符合市场趋势。

    4. 应用案例和使用建议


    典型应用案例:
    - 便携式设备通信: NLSV8T244 用于将不同电压域的数据进行电平转换,如手机的USB接口与内部CPU之间的通信。
    - 数据线传输: 在不同逻辑电平的系统间进行数据线传输,例如在工业自动化设备中实现不同设备间的信号互连。
    使用建议:
    - 确保正确连接电源,避免过电压对芯片造成损害。
    - 使用时考虑外部电容和电阻以优化输入输出波形。
    - 注意环境温度范围,确保芯片在规定的温度范围内工作。

    5. 兼容性和支持


    - 兼容性:NLSV8T244 支持多个封装选项,包括 UQFN20、TSSOP-20 和 SOIC-20,方便用户选择合适的封装。
    - 厂商支持:ON Semiconductor 提供详细的技术文档和应用指南,用户可获取更多技术支持和维护服务。

    6. 常见问题与解决方案


    - Q: 如何防止芯片在上电过程中损坏?
    - A: 正确接好地线后再施加电源电压,可以防止因上电顺序不当导致的损坏。
    - Q: 输出在什么情况下会进入三态?
    - A: 当 VCCB 低于一定阈值或未达到有效电源电压时,输出自动进入三态模式。
    - Q: 如何判断芯片是否已成功启动?
    - A: 观察输出电压状态,若已达到预期逻辑电平,则表明芯片已成功启动。

    7. 总结和推荐


    综合评估:
    NLSV8T244 以其宽电压范围、高传输速度和紧凑封装在便携式设备市场上表现优异。它提供了良好的过压保护和可靠的数据传输能力,非常适合在移动电话、PDA和其他便携式设备中使用。
    推荐意见:
    由于其出色的特性和广泛的应用前景,我们强烈推荐使用 NLSV8T244 作为便携式设备中的电平转换器。其高性能和广泛应用使其成为同类产品中的首选。

NLSV8T244DWR2G参数

参数
转换器类型 Voltage Level
数据速率 -
电压- VCCB 900mV~4.5V
通道类型 单向
最小工作供电电压 900mV
输入信号类型 -
传播延迟时间 5.3ns
每个电路的通道数 8
最大工作供电电压 4.5V
输出类型 三态,非反相
电压- VCCA 900mV~4.5V
电路数量 1
输出信号类型 -
12.95mm(Max)
7.6mm(Max)
2.4mm(Max)
通用封装 SOIC-20
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

NLSV8T244DWR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLSV8T244DWR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR NLSV8T244DWR2G NLSV8T244DWR2G数据手册

NLSV8T244DWR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
