NB100ELT23LDTR2G

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: Mixed Signal 2.95ns 非反相 LVTTL 1 2 3V 3.6V LVDS,LVPECL 单向 TSSOP-8 贴片安装,黏合安装
供应商型号: 488-NB100ELT23LDTR2GCT-ND
供应商: Digi-Key
标准整包数: 1

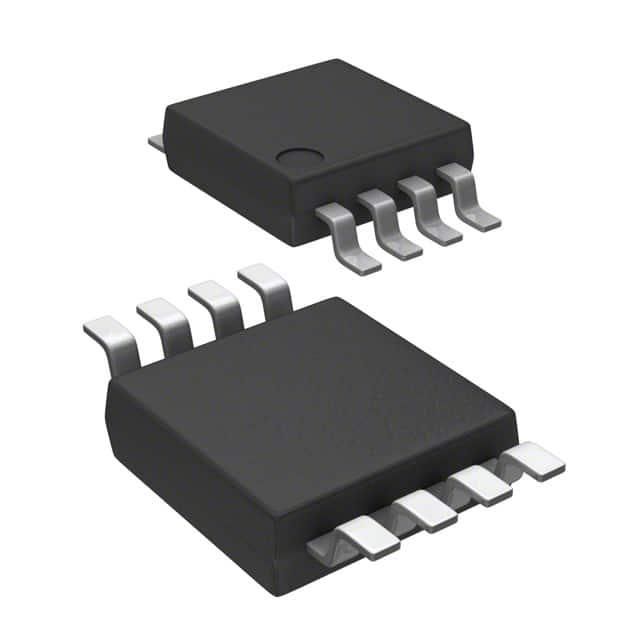

ON SEMICONDUCTOR 电平转换器 NB100ELT23LDTR2G

NB100ELT23LDTR2G概述


    产品简介


    NB100ELT23L 双路差分 LVPECL/LVDS 至 LVTTL 翻译器
    NB100ELT23L 是一种双路差分 LVPECL(正 ECL)和 LVDS 至 LVTTL 的翻译器。该芯片仅需要 +3.3 V 和接地电源。小型 8 引脚封装和双门设计使其适用于需要翻译时钟和数据信号的应用。由于无需外部 VBB 参考电压,且没有 LVPECL 输出,因此该器件不需两个版本的 ECL 标准。LVPECL 输入是差分的,这使得 NB100ELT23L 能接受任何标准的 LVPECL/LVDS 输入,参考电压为 +3.3 V。

    技术参数


    | 参数 | 规格 |

    | 传播延迟 | 2.1 ns 典型值 |
    | 最大工作频率 | > 160 MHz |
    | LVTTL 输出电流 | 24 mA |
    | 供电范围 | VCC = 3.0 V 至 3.6 V,GND = 0 V |
    | 无铅、卤素自由/溴化阻燃剂自由、RoHS 合规 | 是 |
    | 最大电源电压 | 3.8 V |
    | 最大输入电压 | 3.8 V |
    | 最大输出电流(持续) | 50 mA |
    | 最大输出电流(脉冲) | 100 mA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -65°C 至 +150°C |

    产品特点和优势


    - 高可靠性:NB100ELT23L 符合 JEDEC 标准 EIA/JESD78 IC 拉伸测试。
    - 低功耗:最大工作频率高达 160 MHz,适用于多种高速应用。
    - 宽工作电压范围:供电范围为 3.0 V 至 3.6 V,确保在不同供电条件下的稳定运行。
    - 无铅、环保:采用无铅封装,符合 RoHS 标准,满足环保要求。
    - 出色的电气性能:优秀的输入和输出特性,能够处理多种电平信号。

    应用案例和使用建议


    应用案例
    - 电信设备:在高速数据通信系统中,NB100ELT23L 可用于将 LVPECL 或 LVDS 信号转换为 LVTTL 信号,以实现不同逻辑电平之间的通信。
    - 数据中心:在数据中心的服务器间高速传输中,使用 NB100ELT23L 进行电平转换,保证信号的完整性。
    - 工业自动化:在工业控制领域,NB100ELT23L 可以用于将 LVPECL/LVDS 信号转换为适合传感器和执行器的 LVTTL 信号。
    使用建议
    - 在使用 NB100ELT23L 进行信号转换时,确保电源电压稳定在 3.0 V 至 3.6 V 之间。
    - 对于长时间工作情况,定期检查设备的散热情况,避免过热。
    - 使用过程中需要注意输入信号的幅度,确保不超过规定的最大输入电压。
    - 在应用中如果出现自激振荡现象,可以通过连接公共终止电压来缓解问题。

    兼容性和支持


    - 兼容性:NB100ELT23L 支持各种标准的 LVPECL 和 LVDS 输入,可以与多种芯片和系统兼容。
    - 支持:ON Semiconductor 提供详细的文档和应用笔记,如《AND8002/D 标记和日期代码》、《AND8020/D ECL 逻辑设备终止》,以及其他相关应用笔记,以帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 自激振荡 | 连接公共终止电压,确保信号稳定 |
    | 信号转换后丢失重要信息 | 确保输入信号的幅度在允许范围内,且无噪声干扰 |
    | 设备在高温环境下工作不稳定 | 增加散热措施,保持设备正常工作温度 |

    总结和推荐


    综上所述,NB100ELT23L 是一款高性能、可靠的信号转换器,具有广泛的适用性和优良的技术参数。它特别适合于需要高速、可靠信号转换的应用场合。鉴于其卓越的性能和高可靠性,强烈推荐在高速数据通信、工业自动化等领域使用。同时,ON Semiconductor 提供详尽的技术支持文档,进一步增强了产品的应用灵活性和易用性。如果您正在寻找一个高效稳定的信号转换解决方案,NB100ELT23L 将是一个非常值得选择的产品。

NB100ELT23LDTR2G参数

参数
电路数量 1
输入信号类型 LVDS,LVPECL
电压- VCCB -
传播延迟时间 2.95ns
输出类型 非反相
电压- VCCA -
最小工作供电电压 3V
每个电路的通道数 2
输出信号类型 LVTTL
数据速率 -
通道类型 单向
最大工作供电电压 3.6V
转换器类型 Mixed Signal
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NB100ELT23LDTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NB100ELT23LDTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR NB100ELT23LDTR2G NB100ELT23LDTR2G数据手册

NB100ELT23LDTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4972 ¥ 46.4513
10+ $ 4.7497 ¥ 39.363
25+ $ 4.4903 ¥ 37.2134
100+ $ 3.6922 ¥ 30.5992
250+ $ 3.3129 ¥ 27.456
500+ $ 3.1932 ¥ 26.4638
1000+ $ 2.6544 ¥ 21.998
库存: 300
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.45
