NLSX4373MUTAG

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: Voltage Level 1μs@ 1.5V @ 5.5V 三态,漏极开路 1 2 1.5V 5.5V 20Mbps 双向 1.5V~5.5V 1.5V~5.5V UDFN 贴片安装,黏合安装 1.8mm(长度)*1.2mm(宽度)
供应商型号: SEU-NLSX4373MUTAG
供应商: 海外现货
标准整包数: 1

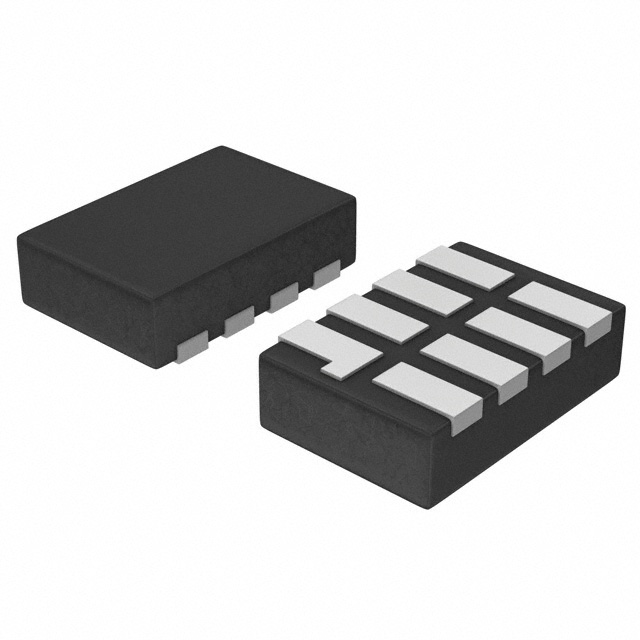

ON SEMICONDUCTOR 电平转换器 NLSX4373MUTAG

NLSX4373MUTAG概述


    产品简介


    NLSX4373 2-Bit 20 Mb/s 双供应电平转换器
    NLSX4373 是一款2位配置的双供电双向自动感应电平转换器,无需方向控制引脚。其VCC输入和VL输入分别跟踪两个不同的电源电压轨,即VCC和VL。VCC的供电范围为1.5V至5.5V,而VL的供电范围同样为1.5V至5.5V。这种灵活性允许将VL侧的逻辑信号转换成VCC侧的低电平、高电平或相同电平的逻辑信号,反之亦然。
    主要功能:
    - 支持宽泛的供电电压范围(1.5V到5.5V)。
    - 高速传输速率可达20 Mb/s。
    - 集成了10 kΩ上拉电阻,用于将IO线拉高至VL或VCC。
    - 小巧封装:UDFN8、SO-8、Micro8。
    - 适合汽车及其他特定要求的应用场合,符合AEC-Q100标准。
    - 无铅设计。
    应用领域:
    - I2C、SMBus、PMBus通信协议。
    - 低电压ASIC电平转换。
    - 移动电话、PDA和相机等领域。

    技术参数


    供电参数:
    - VCC 高侧直流供电电压:1.5 V 至 5.5 V
    - VL 高侧直流供电电压:1.5 V 至 5.5 V
    - I/O 端口的直流输入/输出电压:-0.3 V 至 (VCC + 0.3) V 或 -0.3 V 至 (VL + 0.3) V
    - Enable 控制引脚直流输入电压:-0.3 V 至 +7.0 V
    电气特性:
    - 最大瞬态短路电流:40 mA
    - 存储温度范围:-65°C 至 +150°C
    - 工作温度范围:-40°C 至 +85°C
    最大数据率:
    - 铁电存储配置下的最大数据率:20 Mb/s
    - 开漏驱动配置下的最大数据率:2 Mb/s
    电气特性参数(测试条件:-40°C 至 +85°C):
    - I/O VCC 输入高电平电压:VCC - 0.4 V
    - I/O VCC 输出高电平电压:2/3 VCC
    - I/O VL 输出低电平电压:1/3 VL

    产品特点和优势


    NLSX4373 具有多种优势:
    - 双向自动感应功能:无需外部控制信号来切换方向,简化了电路设计。
    - 高数据传输率:达到20 Mb/s的数据传输率,适合高速通信需求。
    - 宽供电电压范围:支持广泛的供电电压,使得其在不同应用场景下具有极高的灵活性。
    - 集成10 kΩ上拉电阻:提高信号的可靠性,降低对外部元件的需求。
    - 小型封装:提供多种封装选项(UDFN8、SO-8、Micro8),方便嵌入式设计。
    - AEC-Q100认证:适用于汽车及其他对可靠性有严格要求的应用。

    应用案例和使用建议


    应用案例:
    NLSX4373 常被用于I2C、SMBus和PMBus通信协议中,实现不同供电电压系统之间的数据传输。它也可以用于移动电话和相机等便携设备中,以实现低电压ASIC电平转换。
    使用建议:
    - 在连接I/O端口时,确保上拉电阻设置正确,以防止信号完整性问题。
    - 在汽车应用中,需注意确保所有引脚具有ESD保护。
    - 由于NLSX4373支持宽供电范围,可根据具体应用场景选择合适的VCC和VL值。

    兼容性和支持


    兼容性:
    - NLSX4373 可与大多数常用的数字逻辑接口兼容,如I2C、SMBus、PMBus等。
    支持和服务:
    - 厂商提供了详细的安装指南和技术文档,以帮助用户更好地使用产品。
    - 用户可以通过官方技术支持渠道获取进一步的帮助和支持。

    常见问题与解决方案


    常见问题:
    1. 供电电压不匹配:确保VCC和VL供电电压范围正确设置,避免电压超限。
    2. 数据传输不稳定:检查接线是否有松动,确认上拉电阻值是否合适。
    3. 信号完整性差:考虑增加滤波电容以减少噪声干扰。
    解决方案:
    1. 供电电压设置:参照产品手册,正确配置VCC和VL供电电压。
    2. 接线检查:重新焊接接线,确保连接牢固。调整上拉电阻值以适应具体需求。
    3. 增加滤波电容:在信号线上增加适当的滤波电容,以增强信号稳定性。

    总结和推荐


    综合评估:
    NLSX4373 以其双向自动感应功能、宽供电电压范围、高数据传输率和丰富的封装选择,在多电压系统间数据传输中表现出色。其集成的上拉电阻减少了外部元件需求,提高了设计的灵活性和可靠性。此外,NLSX4373 在汽车及其它对可靠性有严格要求的应用场合中也表现优秀。
    推荐使用:
    基于上述评估,我们强烈推荐 NLSX4373 用于需要高数据传输率且在多种供电电压条件下工作的应用场合。其出色的性能和广泛的应用领域使其成为电子设计中的理想选择。

NLSX4373MUTAG参数

参数
最小工作供电电压 1.5V
输出信号类型 -
输入信号类型 -
转换器类型 Voltage Level
输出类型 三态,漏极开路
传播延迟时间 1μs@ 1.5V @ 5.5V
电路数量 1
通道类型 双向
数据速率 20Mbps
电压- VCCA 1.5V~5.5V
每个电路的通道数 2
电压- VCCB 1.5V~5.5V
最大工作供电电压 5.5V
长*宽*高 1.8mm(长度)*1.2mm(宽度)
通用封装 UDFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NLSX4373MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLSX4373MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR NLSX4373MUTAG NLSX4373MUTAG数据手册

NLSX4373MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.7758 ¥ 6.5553
1000+ $ 0.5057 ¥ 4.2731
3000+ $ 0.4582 ¥ 3.8718
库存: 1313
起订量: 351 增量: 1
交货地:
最小起订量为:100
合计: ¥ 655.53
