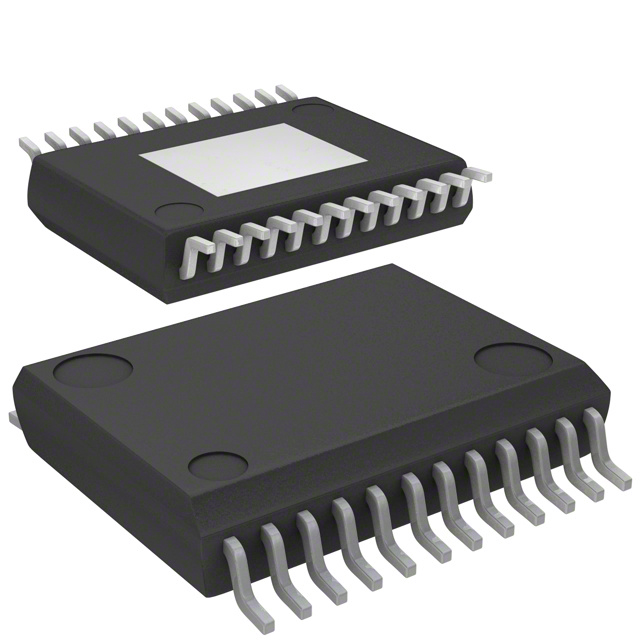

NCV7723DQBR2G

产品分类: 电机驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 直流直流电机驱动芯片, 最大输出1.1A, SSOP封装
供应商型号: 14M-NCV7723DQBR2G
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 电机驱动器 NCV7723DQBR2G

NCV7723DQBR2G概述

    NCV7723B Hex Half-Bridge Driver 技术手册概述

    1. 产品简介


    产品类型:
    - 产品名称: NCV7723B
    - 类型: 六通道半桥驱动器
    主要功能:
    - 独立控制和诊断功能,适用于汽车和工业运动控制应用。
    - 支持前进、后退、制动和高阻态等状态切换。
    - 通过16位SPI接口进行控制,具有菊链兼容性。
    应用领域:
    - 汽车行业
    - 工业应用
    - 暖通空调系统中的直流电机管理

    2. 技术参数


    - 输入电压:
    - 数字供电输入电压:3.15 V 至 5.25 V
    - 电池供电输入电压(VS1 = VS2):5.5 V 至 32 V
    - 输出电流:
    - 输出高电流(源电流):0.8 Ω(典型)
    - 输出低电流(沉电流):0.8 Ω(典型)
    - 最大输出电流:±2.0 A
    - 温度范围:
    - 结温范围:-40°C 至 150°C
    - 存储温度范围:-55°C 至 150°C
    - 电源要求:
    - 处于休眠模式时总睡眠电流:2.0 μA 至 5.0 μA
    - 主动模式下总电流:0.5 mA 至 1.0 mA

    3. 产品特点和优势


    - 低静态电流睡眠模式: 当设备未被使用时,进入低功耗状态。
    - 集成自由轮保护: 无需外部组件即可实现自由轮保护。
    - 5 MHz SPI通信: 高速通讯速率提高实时响应能力。
    - 多通道控制: 通过外部PWM信号可独立控制特定通道。
    - 符合3.3 V 和 5 V系统: 灵活适应多种系统需求。
    - 过载和过温保护: 防止器件损坏。
    - 暴露焊盘封装: 加强散热,提升可靠性。
    - AEC-Q100认证: 适用于汽车和需要特殊现场和控制变更的应用场合。

    4. 应用案例和使用建议


    应用场景:
    - 用于汽车引擎管理系统,如电动座椅调节、天窗控制等。
    - 在工业环境中,作为自动化生产线上的控制模块。
    使用建议:
    - 确保供电稳定,避免过压和欠压情况。
    - 在高温环境下工作时,建议使用散热措施。
    - 进行系统设计时,需考虑热管理和信号干扰问题。

    5. 兼容性和支持


    - 兼容性: 与其他标准3.3 V/5 V系统兼容。
    - 技术支持: ON Semiconductor提供详尽的技术文档和应用指南,确保快速解决问题。

    6. 常见问题与解决方案


    - 问题1: 设备进入睡眠模式后无法唤醒。
    - 解决方案: 检查EN引脚是否正确配置为高电平。

    - 问题2: 输出电流不稳定。
    - 解决方案: 确认所有供电电压均在规定范围内,并检查负载连接是否稳固。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高度集成,减少了外部组件的需求。
    - 丰富的保护机制,增强了系统的稳定性。
    - 多通道控制灵活性强,适合复杂应用环境。
    - 推荐使用:
    - 强烈推荐用于需要高性能和高可靠性的汽车及工业应用场合。对于寻求降低能耗并提高系统效率的工程师来说,这是一个理想的选择。
    此技术手册详细介绍了NCV7723B的关键特性和操作规范,为电子元件设计者提供了全面的信息支持。

NCV7723DQBR2G参数

参数
接口类型 Logic,PWM,SPI
电压 - 负载 5.5V~32V
额定电流 -
拓扑 -
最大工作供电电压 5.25V
电机类型 直流电机
最小工作供电电压 3.15V
功率 -
电机类型 - AC,DC -
工艺 NMOS
功能 -
通用封装 SSOP
安装方式 贴片安装,黏合安装
包装方式 卷带包装

NCV7723DQBR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV7723DQBR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电机驱动器 ON SEMICONDUCTOR NCV7723DQBR2G NCV7723DQBR2G数据手册

NCV7723DQBR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
