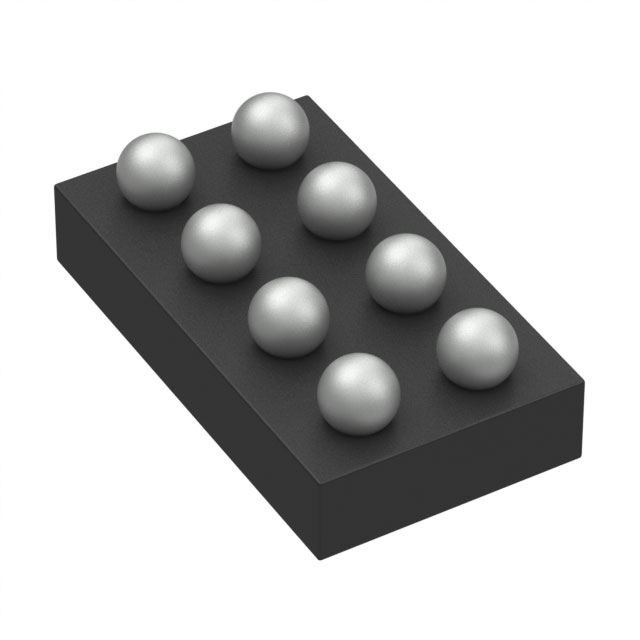

LC898301AXA-MH

产品分类: 其他稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 半桥(2) BGA 贴片安装,黏合安装 1.58mm(长度)*780μm(宽度)
供应商型号: CY-LC898301AXA-MH
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他稳压器 LC898301AXA-MH

LC898301AXA-MH概述


    产品简介


    LC898301AXA 是一种专用于线性振动马达驱动的集成电路(IC),主要用于手机、便携式游戏设备等移动设备中的触觉反馈和振动功能。该产品通过内部算法自动调整驱动频率以匹配线性振动马达的共振频率,从而实现高效的能量利用和强烈的振动效果。

    技术参数


    - 驱动频率范围:150 Hz 到 385 Hz
    - 输出电压差:2.7 Vpp 至 2.9 Vpp
    - 驱动电流:最大 200 mA
    - 输入电压范围:
    - VIN1:0 至 VDD
    - VIN2:0 至 1.98 V
    - 工作温度范围:-30°C 至 85°C
    - 存储温度范围:-55°C 至 125°C
    - 电源电压范围:3.0 V 至 5.5 V
    - 功耗:
    - 待机电流:0.04 µA 至 2.0 µA
    - 空闲电流:2.7 mA
    - I²C 输入频率:10.0 kHz 至 50.0 kHz
    - 启动时间和制动时间:可配置

    产品特点和优势


    1. 自动调整到共振频率:能够自动调整驱动频率以匹配线性振动马达的共振频率,无需外部组件。
    2. 可编程或自动制动:提供多种制动模式,可根据需求进行选择。
    3. 初始驱动频率调整:允许用户设定初始驱动频率。
    4. I²C 接口:可通过 I²C 接口进行灵活的控制和配置。
    5. 低功耗:得益于高效的驱动技术,功耗较低。
    6. 低驱动噪声:减少电磁干扰和听觉频带内的噪音。
    7. 热关断保护:具有热关断保护功能,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 线性振动马达:广泛应用于手机、便携式游戏设备等需要触觉反馈的应用场景。
    - 便携式设备:如智能手机和平板电脑,提升用户体验。

    使用建议
    1. 频率设定:根据具体的应用场景和线性振动马达型号,合理设定初始驱动频率,以获得最佳振动效果。
    2. 功耗管理:根据实际使用情况合理配置制动时间和驱动时间,以降低功耗。
    3. 噪声控制:在设计系统时注意噪声管理,避免电磁干扰和其他潜在的噪声源。

    兼容性和支持


    - I²C 接口:与标准 I²C 接口兼容,便于集成到现有系统中。
    - 厂商支持:ON Semiconductor 提供详细的技术文档和客户支持服务。

    常见问题与解决方案


    - 问题 1:无法正常启动
    - 解决办法:检查电源电压和接线是否正确,确保所有连接可靠。
    - 问题 2:振动强度不足
    - 解决办法:检查初始驱动频率设置,确保其匹配线性振动马达的共振频率。
    - 问题 3:系统不稳定
    - 解决办法:检查系统接地和电源稳定性,确保系统供电正常。

    总结和推荐


    LC898301AXA 是一款专为线性振动马达设计的高效驱动芯片,具有自动调整驱动频率、可编程制动和低功耗等特点。适用于各类便携式设备,特别是在需要触觉反馈的应用场景中表现出色。推荐在开发需要触觉反馈的便携式电子产品时使用此芯片。

LC898301AXA-MH参数

参数
拓扑 半桥(2)
长*宽*高 1.58mm(长度)*780μm(宽度)
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

LC898301AXA-MH厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LC898301AXA-MH数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他稳压器 ON SEMICONDUCTOR LC898301AXA-MH LC898301AXA-MH数据手册

LC898301AXA-MH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4754 ¥ 4.0911
300+ $ 0.4711 ¥ 4.0542
500+ $ 0.4667 ¥ 4.0173
1000+ $ 0.4536 ¥ 3.8331
5000+ $ 0.4536 ¥ 3.8331
库存: 702454
起订量: 245 增量: 1
交货地:
最小起订量为:100
合计: ¥ 409.11
