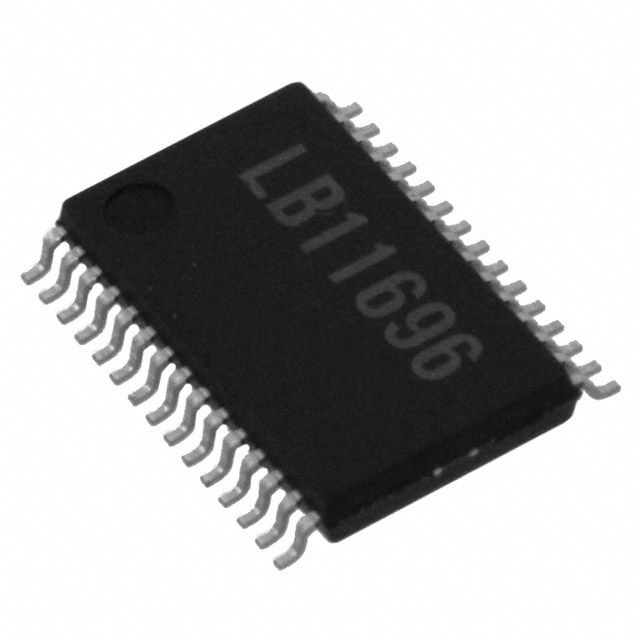

LB11696V-TLM-E

产品分类: 其他稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 前置驱动器 - 半桥(3) SSOP-30 贴片安装,黏合安装 9.75mm*5.6mm*1.3mm
供应商型号: LB11696V-TLM-E
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR 其他稳压器 LB11696V-TLM-E

LB11696V-TLM-E概述


    产品简介


    产品名称: 直接PWM驱动无刷电机预驱动集成电路LB11696V
    产品类型: 单芯片线性集成电路
    主要功能:
    - 适用于三相无刷电机驱动
    - 配备多种保护电路
    - 可通过添加分立晶体管实现所需的输出功率
    应用领域:
    - 空调
    - 需要低噪音操作的消费电器
    - 即时热水器等大型电机控制设备

    技术参数


    | 参数类别 | 规格范围 |

    | 工作电压 | VCC pin: 8至17 V |
    | 最大输出电流 | 30 mA (UL, VL, WL, UH, VH, WH pins) |
    | 工作温度范围 | -20至100°C |
    | 允许功耗 | 0.45 W (独立IC) |
    | 5 V稳压输出电流 | -30 mA (VREG pin) |
    | PWM频率 | 22 kHz (C = 2000 pF) |
    | 输出电压低电平 | VOUT1-1: 0.2至0.5 V |
    | 输出电压高电平 | VOUT2: VCC - 1.1 V至VCC - 0.9 V |

    产品特点和优势


    - 直接PWM驱动:支持PWM或控制电压输入,可实现低噪音操作。
    - 内置保护电路:包括欠压保护、过流保护和自动恢复型限流电路。
    - 输出模式选择:支持单向或双向PWM驱动。
    - 集成放大器:提供5 V稳压输出。
    - 多通道输出:支持四通道霍尔信号脉冲输出。

    应用案例和使用建议


    应用案例
    - 空调: 利用PWM控制电机速度,以达到节能和降低噪音的效果。
    - 即时热水器: 实现快速精确的温度调节。
    使用建议
    - 电源稳定:在VCC和VREG引脚处连接电容以确保电源稳定。
    - 噪声抑制:通过在霍尔信号输入端插入电容来防止噪声干扰。
    - 保护机制:设置恰当的欠压保护阈值(VSDL和VSDH)以避免电机过载损坏。

    兼容性和支持


    - 兼容性:支持广泛的输入电压范围,适用于不同类型的电源系统。
    - 技术支持:ON Semiconductor提供详尽的技术文档和售后服务,确保用户能够充分利用该产品的全部功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | PWM频率设置不当导致噪音过大 | 调整PWM频率至合适的范围(15 kHz 至 50 kHz)。 |
    | 输出电流超过限制 | 减小输出电流限制值(通过调整电流检测电阻RF)。 |
    | 输出波形不稳定 | 在霍尔信号输入端添加电容以滤除噪声。 |
    | 电机启动困难 | 检查VREG和VCC的电容是否连接正确,并确保所有输入电压在正常范围内。 |

    总结和推荐


    综述:
    LB11696V是一款高性能的三相无刷电机预驱动集成电路,具备多项先进功能和保护机制,使其非常适合应用于需要高可靠性驱动系统的场景。其宽泛的工作电压范围和丰富的保护功能使其适用于多种复杂的工作环境。
    推荐:
    基于以上分析,LB11696V是市场上极为出色的电机驱动芯片之一,其优越的性能和高可靠性使其成为众多应用场景的理想选择。无论是消费级还是工业级应用,LB11696V都能提供卓越的表现,强烈推荐用于各类电机驱动设计中。

LB11696V-TLM-E参数

参数
拓扑 前置驱动器 - 半桥(3)
长*宽*高 9.75mm*5.6mm*1.3mm
通用封装 SSOP-30
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 停产
包装方式 散装,卷带包装
