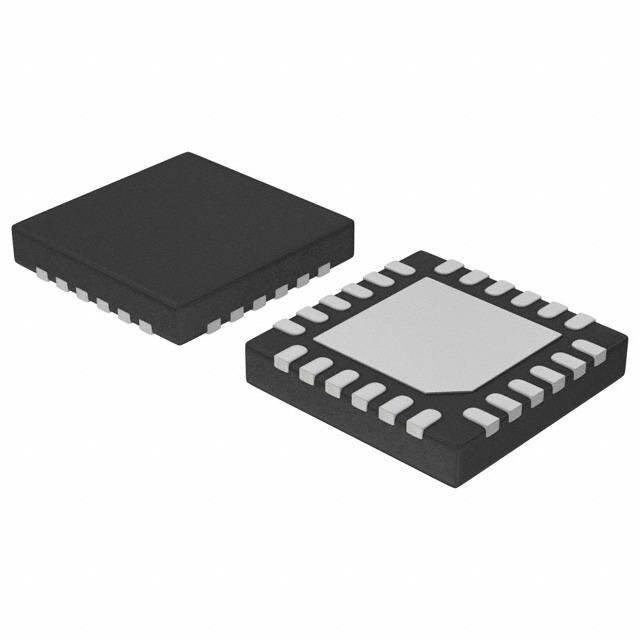

LV8829LFQA-NH

产品分类: 电机驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 8V~35V 半桥(3) BiCMOS 无刷直流(BLDC) 无刷直流电机 8V 35V PWM,Parallel 控制和功率级,驱动器 - 全集成 QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: CY-LV8829LFQA-NH
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 电机驱动器 LV8829LFQA-NH

LV8829LFQA-NH概述

    LV8829LFQA PWM-Type Driver IC 技术手册

    产品简介


    LV8829LFQA 是一种专为三相无刷电机设计的PWM(脉冲宽度调制)型驱动集成电路。通过外部输入PWM脉冲并改变占空比,可以精确控制电机的旋转速度。该IC集成了锁存式约束保护电路,可在电机启动时确保系统稳定运行。

    技术参数


    - 基本参数:
    - 供应电压范围:8.0 V 至 35 V
    - 高侧输出ON电阻:0.67Ω 至 0.9Ω(-1.0A)
    - 低侧输出ON电阻:0.47Ω 至 0.65Ω(1.0A)
    - 负载调节:最大 100 mV
    - 开漏输出电流:最高 10 mA
    - 绝对最大额定值:
    - 供应电压 VCC:最大 36 V
    - 高级管压降 VG:最大 42 V
    - 输出电流 IO:最高 1.5 A(t ≤ 500ms)
    - 最大允许功率耗散:1.35 W(安装在电路板上)
    - 结温 Tj:最大 150 ℃
    - 工作温度 Topr:-40℃ 至 +80℃
    - 存储温度 Tstg:-55℃ 至 +150℃
    - 电源特性:
    - 5V 恒压输出电流 IREG:0 至 -10 mA
    - 电荷泵输出电压 VGOUT:VCC+4.5 V

    产品特点和优势


    1. 直接PWM驱动:通过内置输出晶体管实现高效率同步整流,减少电机驱动时的损耗。
    2. 锁存式约束保护电路:防止电机启动时出现异常状态,保护电机和IC的安全。
    3. 集成多种保护电路:包括电流限制、低压保护、过热保护等,提升系统可靠性。
    4. 适用于多种PWM频率:内部参考振荡器频率约为50kHz,适用于不同应用场景。

    应用案例和使用建议


    应用案例:
    - 电动工具:如钻机、磨机等需要高速控制的应用。
    - 风扇和泵:用于空调、洗衣机等家用电器。
    使用建议:
    1. 散热管理:确保良好的散热环境以维持结温低于150℃。
    2. 正确连接Hall传感器:确保Hall信号线缆的抗噪能力,避免电磁干扰影响。
    3. 调整电流限制值:根据实际需求适当调整电流限制值,防止启动时电流过大导致误触发。

    兼容性和支持


    - 兼容性:LV8829LFQA可与多种标准无刷电机配合使用,但需注意电机的电气参数是否符合要求。
    - 厂商支持:赛普拉斯半导体提供详尽的技术文档和售后支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:启动时电机未转动。
    - 解决方案:检查供电电压是否达到最小值,确认Hall信号是否正常传输。

    - 问题2:电机在运行过程中突然停止。
    - 解决方案:检查是否存在过热情况,适当降低电机负载或改善散热条件。

    - 问题3:电机速度无法控制。
    - 解决方案:确认PWM信号是否正确传输,调整PWM信号的频率和占空比。

    总结和推荐


    LV8829LFQA 作为一款高性能的PWM驱动IC,在三相无刷电机的应用中表现卓越。其丰富的保护机制和灵活的控制特性使其成为众多领域的理想选择。然而,用户在使用时仍需注意正确的连接方式和参数配置,以确保系统的稳定运行。总体而言,强烈推荐此款产品给对电机控制有较高要求的应用场景。

LV8829LFQA-NH参数

参数
最大工作供电电压 35V
电压 - 负载 8V~35V
额定电流 -
工艺 BiCMOS
功率 -
接口类型 PWM,Parallel
最小工作供电电压 8V
功能 控制和功率级,驱动器 - 全集成
电机类型 - AC,DC 无刷直流(BLDC)
拓扑 半桥(3)
电机类型 无刷直流电机
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
