FIN1101K8X

产品分类: LVDS芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LVDS中继器, 1驱动器, 1600Mbps, HSTL,LVPECL输入, LVDS输出, 8针
供应商型号: AV-S-FSCFIN1101K8X
供应商: Avnet
标准整包数: 3000

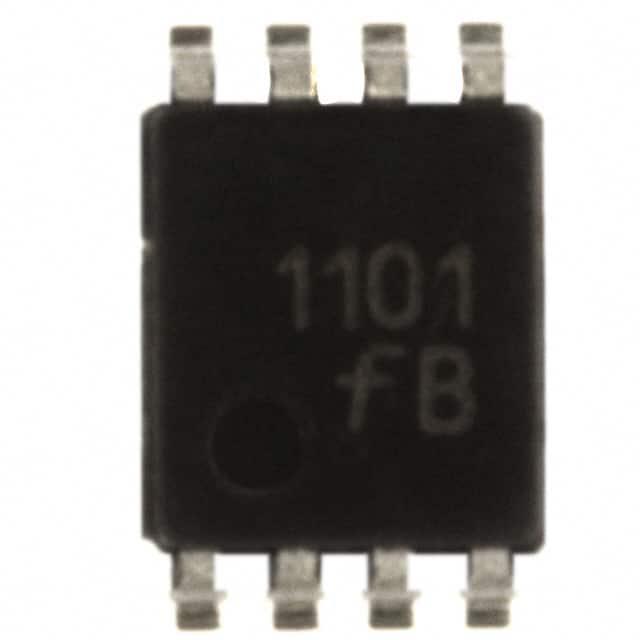

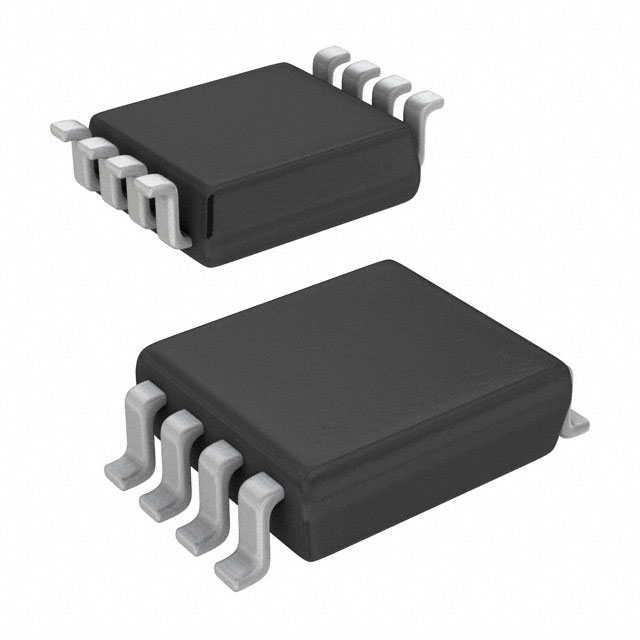

ON SEMICONDUCTOR LVDS芯片 FIN1101K8X

FIN1101K8X概述

    FIN1101 LVDS Single Port High Speed Repeater 技术手册概述

    1. 产品简介


    FIN1101 是一款专为高速互联设计的低压差分信号(Low Voltage Differential Signaling, LVDS)单端口重发器。它适用于多种高速通信场景,例如服务器、数据中心、工业自动化以及电信系统。此重发器能够接收并输出LVDS电平信号,提供低电磁干扰(EMI)和超低功耗,即使在高频下也能保持信号的完整性和稳定性。此外,它可以直接接受多种差分I/O标准,包括LVPECL、HSTL和SSTL-2,实现直接到LVDS的信号转换。

    2. 技术参数


    - 工作频率: 最大支持1.6 Gbps全差分路径。
    - 时序性能: 最大随机抖动3.5 ps,最大确定性抖动135 ps。
    - 电源电压: 3.3V。
    - 共模输入范围: 宽轨至轨共模范围。
    - 功率消耗: 超低功耗。
    - 输入保护: 支持LVPECL、HSTL和SSTL-2直接输入。
    - 安全特性: 关断保护、人体模型ESD保护7 kV。
    - 符合标准: 符合或超过TA/EIA-644-A LVDS标准。
    - 封装形式: 8引脚SOIC和US8。

    3. 产品特点和优势


    FIN1101的主要特点是其出色的时序性能和超低功耗。在高速传输过程中,它可以保持低EMI和高信噪比,从而保证信号传输的可靠性。其宽共模输入范围使得它可以适应不同的应用需求,同时,支持多种输入标准也增加了其灵活性和易用性。此外,7 kV ESD保护确保了其在恶劣环境下的可靠运行。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心: FIN1101 可以用于数据中心的高速数据传输,确保信号完整性。
    - 工业自动化: 在工业环境中,该重发器可以作为信号中继器,增强信号传输距离。
    - 电信系统: 适用于电信系统的高速数据交换。
    使用建议:
    - 在应用前,请确保电源电压稳定在3.3V。
    - 使用匹配负载电阻来避免信号反射和增强信号质量。
    - 根据具体的应用场景选择合适的封装形式,如8引脚SOIC或US8。

    5. 兼容性和支持


    FIN1101支持多种标准输入,如LVPECL、HSTL和SSTL-2,这使得它可以与大多数现有的通信设备兼容。ON Semiconductor提供了详细的技术文档和支持服务,以帮助用户解决在应用中可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何确定FIN1101是否正常工作?
    - A: 可以通过测量输出信号的幅度和时序来进行测试,确保其满足规格要求。

    - Q: 如何防止信号反射?
    - A: 使用适当的匹配负载电阻,如100Ω的电阻,可以有效地减少信号反射。

    7. 总结和推荐


    总体而言,FIN1101是一款高性能、多功能的LVDS单端口重发器,适合各种高速通信应用场景。其出色的性能指标和广泛的兼容性使其在市场上具有很强的竞争优势。强烈推荐在需要高速信号传输和低功耗的应用场景中使用FIN1101。

FIN1101K8X参数

参数
输出信号类型 LVDS
驱动器数 1
典型供电电流 13.5mA
输入信号类型 LVDS,LVPECL
最小工作供电电压 3V
最大传输延迟时间 1.1ns
最大工作供电电压 3.6V
差分输入高阈值电压 100mV(Max)
接收器数量 1
数据速率 1.6Gbps
差分输入低阈值电压 -0.1V(Min)
最大工作频率 800MHz(Typ)
最小工作频率 400MHz
2.1mm(Max)
2.4mm(Max)
900μm(Max)
通用封装 US-8-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FIN1101K8X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FIN1101K8X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LVDS芯片 ON SEMICONDUCTOR FIN1101K8X FIN1101K8X数据手册

FIN1101K8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
