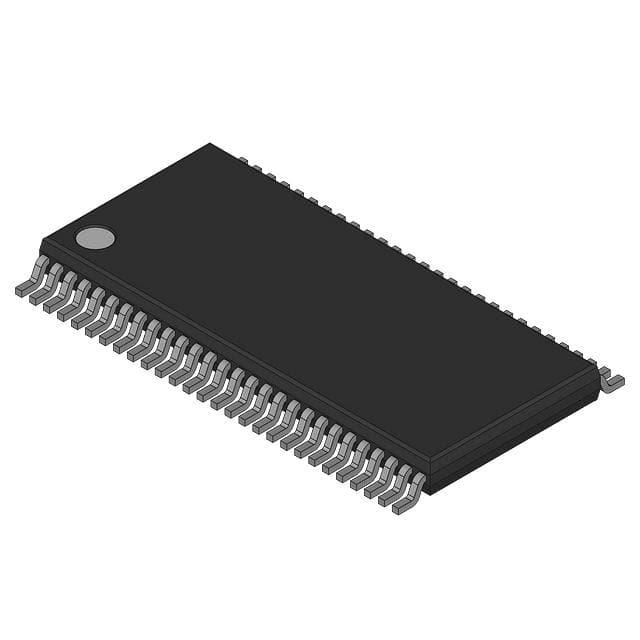

DS90CF383AMTDX

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 4 4 3V 3.6V CMOS,TTL 1.8Gbps TSSOP-56 贴片安装 14mm*6.1mm*900μm
供应商型号: CY-DS90CF383AMTDX
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS LVDS芯片 DS90CF383AMTDX

DS90CF383AMTDX概述


    产品简介


    DS90C383A/DS90CF383A 是一款用于24位平板显示器(FPD)链路的+3.3V可编程低电压差分信号(LVDS)发射器。该芯片可以将28位的CMOS/TTL数据转换为四条LVDS数据流,同时传输一条时钟信号。此设备主要用于解决高速TTL接口所面临的电磁干扰(EMI)和电缆尺寸问题。

    技术参数


    技术规格:
    - 工作频率范围: 20 MHz 至 65 MHz
    - 输入数据格式: 28位CMOS/TTL数据(8红、8绿、8蓝,4控制线)
    - 输出数据格式: 4条LVDS数据流,每条可达455 Mbps
    - 时钟频率: 65 MHz 时,总数据吞吐量为227 MB/s
    - 电源电压: 3.0V 至 3.6V
    - 工作温度范围: -10°C 至 +70°C
    电气特性:
    - 高电平输入电压(VIH): 2.0V 至 VCC
    - 低电平输入电压(VIL): 0.8V
    - 输出短路电流(IOS): -3.5mA 至 -5mA
    - 输出直流电压(VOD): 250mV 至 450mV
    - 相位误差(TJCC): 在65 MHz时≤ 225 ps
    - 电源电流(ICCTW): 在65 MHz时最高可达52 mA
    工作环境:
    - 存储温度范围: -65°C 至 +150°C
    - 最大封装功耗: 1.63 W (在25°C时)

    产品特点和优势


    DS90C383A/DS90CF383A 具有多项独特的优势:
    - 低功耗设计: 典型工作模式下功耗低于130 mW,电源关断模式下功耗更低至5 µW。
    - 优越的抗抖动能力: 可抑制大于±3ns的抖动,输出抖动小于225 ps。
    - 多功能设置与保持时间: 保证了优秀的信号稳定性和可靠性。
    - 兼容性强: 支持多种分辨率标准(如VGA、SVGA、XGA、Dual Pixel SXGA),适用于多种显示设备。
    - 紧凑封装: 采用56引脚TSSOP封装,适合空间受限的应用场景。

    应用案例和使用建议


    应用场景:
    该芯片广泛应用于各种平板显示器,如LCD电视、笔记本电脑屏幕、工业显示器等。在这些应用场景中,它能够有效地提高图像传输质量和降低系统功耗。
    使用建议:
    - 确保正确的电源电压和时钟频率。
    - 在使用过程中要特别注意电磁干扰(EMI)的影响,确保良好的接地和屏蔽措施。
    - 为确保系统的稳定运行,在电源关闭时应通过PWR DOWN引脚来管理设备状态。

    兼容性和支持


    兼容性:
    该芯片与其前身(如SN75LVDS83和SN75LVDS81)完全兼容,可直接替换使用。此外,该芯片支持TIA/EIA-644 LVDS标准。
    支持与维护:
    制造商提供了详尽的技术文档和支持服务,包括硬件参考设计、软件工具和应用笔记。客户可通过电话、电子邮件等方式获取技术支持。

    常见问题与解决方案


    1. Q: 设备无法正常启动
    - A: 检查电源电压是否在3.0V到3.6V之间,并确保时钟信号持续存在。
    2. Q: 数据传输错误频繁发生
    - A: 确认所有数据通道都已正确连接,且无信号干扰。
    3. Q: 设备在高湿度环境下表现不稳定
    - A: 考虑增加额外的屏蔽措施和接地,以减少外界干扰。

    总结和推荐


    综上所述,DS90C383A/DS90CF383A 是一款高效、可靠、灵活的平板显示器链路发射器,尤其适用于对功耗和电磁干扰要求严格的场景。其卓越的性能和广泛的兼容性使其成为市场上非常具有竞争力的产品。因此,强烈推荐在需要高分辨率和低功耗的数据传输应用中使用这款产品。

DS90CF383AMTDX参数

参数
最大工作供电电压 3.6V
差分输入低阈值电压 -
最小工作频率 -
驱动器数 4
典型供电电流 -
数据速率 1.8Gbps
输入信号类型 CMOS,TTL
差分输入高阈值电压 -
最大工作频率 -
最小工作供电电压 3V
输出信号类型 -
接收器数量 4
最大传输延迟时间 -
长*宽*高 14mm*6.1mm*900μm
通用封装 TSSOP-56
安装方式 贴片安装
零件状态 停产
包装方式 散装
