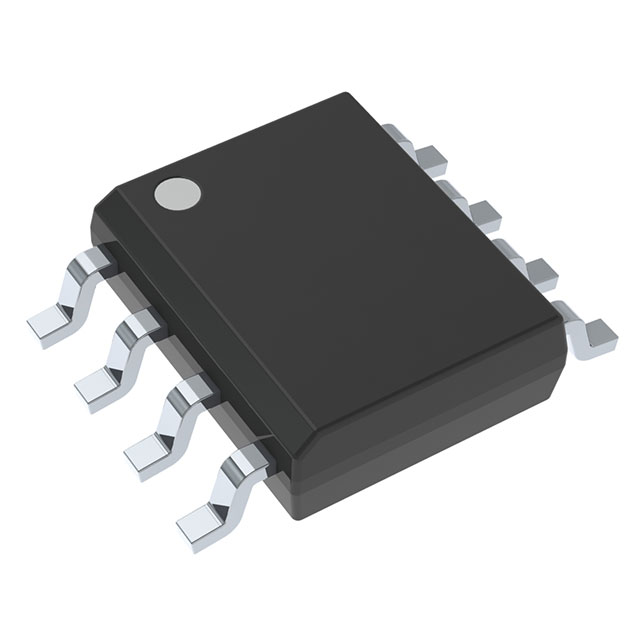

DS90LV028AQMAX/NOPB

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 9mA LVTTL,TTL 2 0 3V 2.5ns 3.6V 250MHz(Typ) LVDS -0.1V 100mV 400Mbps SOIC-8 贴片安装,黏合安装 4.9mm*3.9mm*1.45mm
供应商型号: DS90LV028AQMAX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LVDS芯片 DS90LV028AQMAX/NOPB

DS90LV028AQMAX/NOPB概述


    产品简介


    DS90LV028AQ / DS90LV028AQ-Q1 汽车级双通道差分线接收器
    DS90LV028AQ 是一款专为要求超低功耗、低噪声和高数据率的应用而设计的双通道 CMOS 差分线接收器。该器件利用低电压差分信号(LVDS)技术,支持超过 400 Mbps(200 MHz)的数据传输速率。它接受低电压(典型值为 350 mV)的差分输入信号,并将其转换为 3V CMOS 输出电平。本产品适用于汽车、工业控制等领域,具有高度可靠性。

    技术参数


    | 参数 | 规格 |

    | 数据传输速率 | >400 Mbps (200 MHz) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 差分延时 | 最大 2.5 ns |
    | 输入阈值电压 | 高阈值:0.1 V
    低阈值:-0.1 V |
    | 工作电压 | +3.0V 至 +3.6V |
    | 输入电流 | 最大 20 μA |
    | 电源电流 | 静态时 < 9 mA |
    | 输出电压 | 高电平:2.7 V 至 3.1 V
    低电平:0.3 V 至 0.5 V |
    | 差分偏移 | 典型 50 ps |

    产品特点和优势


    1. 超低功耗:该器件具有极低的静态电流消耗,仅为 18mW @ 3.3V。
    2. 高速度:最高数据传输速率可达 400 Mbps,适合高速点对点通信应用。
    3. 宽温范围:在 -40°C 至 +125°C 的极端环境中依然稳定工作,适用于严苛环境。
    4. 卓越的电气特性:具备低输入电流和高输出驱动能力,能够有效减少信号衰减和噪声。
    5. 易用性:流线型引脚设计简化了 PCB 布局,有助于快速部署。

    应用案例和使用建议


    应用案例:
    - 在汽车 ADAS 系统中,DS90LV028AQ 用于连接摄像头和其他传感器,以实现高速、低延迟的数据传输。
    - 在工业自动化系统中,用于机器视觉和机器人控制系统的传感器信号处理。
    使用建议:
    1. 阻抗匹配:建议使用 100Ω 的终端电阻,以确保信号完整性和防止反射。
    2. 电源去耦合:使用高频陶瓷电容器(0.1μF 和 0.01μF)并放置在距离器件电源引脚最近的位置,可以有效减少电源噪声。
    3. 信号路径规划:保持差分线间距尽可能小,减少外部噪声干扰,提高信号完整性。

    兼容性和支持


    兼容性:DS90LV028AQ 可以接受 LVDS、CML 和 LVPECL 输入信号,因此与多种其他标准兼容。
    支持和维护:TI 提供详尽的技术文档和支持,包括应用程序笔记和故障排除指南,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:信号传输过程中出现延迟或失真。
    解决方案:检查电缆阻抗是否匹配,并确保所有连接点无误。
    2. 问题:输入信号无法正确识别。
    解决方案:检查输入电压范围,确认符合规范。
    3. 问题:器件过热。
    解决方案:改善散热条件,确保良好通风,避免高温环境下长时间工作。

    总结和推荐


    总结:DS90LV028AQ 是一款出色的 LVDS 差分线接收器,适用于需要高速、低功耗和高可靠性的应用场景。其宽泛的工作温度范围和卓越的电气特性使其成为众多工业和汽车应用的理想选择。
    推荐:强烈推荐 DS90LV028AQ 在高要求环境中使用。其卓越的性能和广泛的适用性使其成为同类产品的首选。不过,为了充分发挥其潜力,建议用户详细阅读技术手册并遵循相关设计指导。

DS90LV028AQMAX/NOPB参数

参数
最大工作频率 250MHz(Typ)
最大工作供电电压 3.6V
最大传输延迟时间 2.5ns
输出信号类型 LVTTL,TTL
最小工作供电电压 3V
典型供电电流 9mA
数据速率 400Mbps
最小工作频率 -
输入信号类型 LVDS
差分输入低阈值电压 -0.1V
接收器数量 2
差分输入高阈值电压 100mV
长*宽*高 4.9mm*3.9mm*1.45mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
