BU8254KVT-E2

产品分类: LVDS芯片
厂牌: ROHM
产品描述: 0 5 3V 3.6V LVCMOS 784Mbps QFP-64 贴片安装,黏合安装
供应商型号: BU8254KVT-E2
供应商: 国内现货
标准整包数: 1000

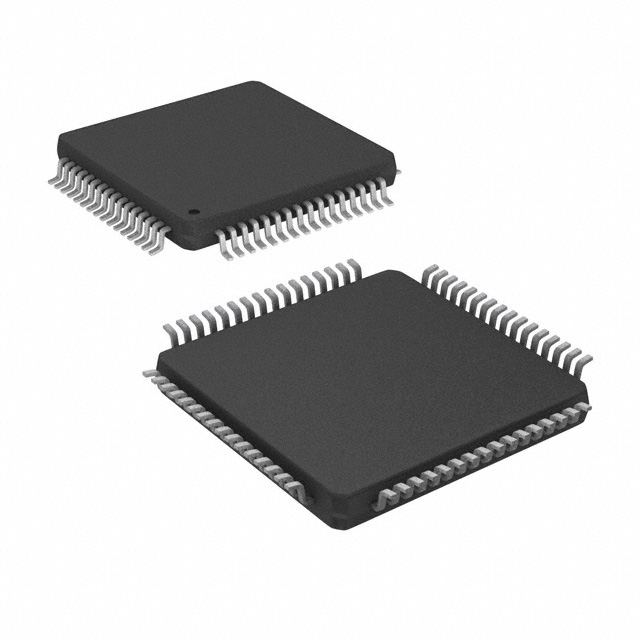

ROHM LVDS芯片 BU8254KVT-E2

BU8254KVT-E2概述

    35-bit LVDS Transmitter: BU8254KVT 技术概述

    一、产品简介


    1.1 产品概述
    本产品为ROHM公司的BU8254KVT型35位低电压差分信号(LVDS)传输器。这是一款高性能的接口集成电路,主要用于将并行LVCMOS电平输入转换为LVDS输出流,具备广泛的应用范围。此型号的集成电路支持8MHz至112MHz的宽时钟范围,并能够处理35到70位的数据。相较于传统方式,BU8254KVT通过将七位数据流合并为一个流,可减少电缆数量,提升传输效率。
    1.2 主要功能
    - 并行LVCMOS输入转换为五个通道的LVDS数据流
    - 支持从8MHz到112MHz的时钟频率
    - 支持各种消费视频格式,如480i, 480P, 720P和1080i
    - 钟边选择功能
    - 功耗降低模式
    - 支持扩频时钟生成器
    - 支持减小摆幅的LVDS,以降低电磁干扰(EMI)
    1.3 应用领域
    该产品主要用于平板显示设备。此外,也可应用于需要高效数据传输的其他消费电子设备中。

    二、技术参数


    2.1 技术规格
    - 输入电压范围: VDD:-0.3V 至 4.0V
    - 存储温度范围: Tstg:-55°C 至 125°C
    - 推荐操作条件
    - 供电电压:VDD:3.0V 至 3.6V
    - 工作时钟频率范围:8MHz 至 90MHz
    - 温度范围:0°C 至 70°C
    - 时钟频率范围:90MHz 至 112MHz
    2.2 性能参数
    - 供电电流: 在不同条件下,最大供电电流可达62mA
    - 摆幅: 在标准摆幅模式下,最大摆幅为350mV;在减小摆幅模式下,最大摆幅为200mV
    - 差分输出电压: 最大值为450mV(标准摆幅),最小值为100mV(减小摆幅)
    - 共模电压: 在标准摆幅模式下,为1.25V;在减小摆幅模式下,为1.125V
    2.3 电气特性
    - 高电平输入电压: VDD×0.8 至 VDD
    - 低电平输入电压: GND 至 VDD×0.2(不包括RS引脚)
    - RS引脚输入电压: 高电平:VDD×0.8 至 VDD,低电平:GND 至 0.2

    三、产品特点和优势


    3.1 独特功能
    - 多通道输出: 将35位数据转换为五通道的LVDS输出,显著提升数据传输速率。
    - 低电磁干扰: 通过支持减小摆幅模式,有效降低电磁干扰。
    - 灵活的时钟频率支持: 支持从8MHz到112MHz的宽时钟频率范围。
    - 多种应用场景: 适用于各类消费视频格式,从标清到高清都可胜任。
    3.2 市场竞争力
    - 高效的数据转换能力和宽广的工作时钟频率范围,使其成为平板显示器和其他消费电子设备的理想选择。
    - 强大的电磁干扰抑制能力,使其在对信号干扰要求较高的场合中脱颖而出。
    - 丰富的功能配置使其能够满足不同应用需求,具有较高的性价比。

    四、应用案例和使用建议


    4.1 应用案例
    - 平板显示器: 作为主控制器用于接收并处理RGB和控制信号,实现高效稳定的图像显示。
    - 消费类电子产品: 适用于多媒体播放器、游戏机等设备,实现高速稳定的数据传输。
    4.2 使用建议
    - 电路设计: 在设计电路时,建议根据具体应用场景选择合适的供电电压和时钟频率,确保数据传输稳定可靠。
    - 电磁兼容: 由于该产品具备良好的EMI抑制能力,建议在布局布线时考虑电磁兼容性问题,提高整体系统的可靠性。
    - 保护措施: 建议增加必要的保护电路,如瞬态电压抑制器(TVS)等,以防止静电放电和其他瞬态干扰导致的产品损坏。

    五、兼容性和支持


    5.1 兼容性
    - 该产品可与BU90R104型30位LVDS接收器配合使用,形成完整的数据传输链路。
    - 支持各种标准的LVDS协议,与多数现代电子设备兼容。
    5.2 厂商支持
    - ROHM公司提供了详尽的技术文档和支持服务,确保客户能够充分利用产品的全部功能。
    - 如需技术支持或遇到问题,可通过官方网站获取在线帮助或联系当地销售代表。

    六、常见问题与解决方案


    6.1 常见问题
    - 问题1: 产品无法正常启动
    - 问题2: 数据传输不稳定
    6.2 解决方案
    - 问题1: 检查供电电压是否符合推荐值,确认所有连接点无松动现象。尝试更换电源适配器或检查电源线路是否正常。
    - 问题2: 重新检查数据时钟同步设置,确保时钟频率符合推荐值。必要时可以调整相关电路参数,或者咨询技术人员寻求进一步的帮助。

    七、总结和推荐


    7.1 综合评估
    BU8254KVT以其高效的数据转换能力和强大的电磁干扰抑制能力,使其成为平板显示器及其他消费电子设备中的理想选择。通过支持广泛的时钟频率和灵活的供电选项,该产品在各种应用场景中均表现出色。
    7.2 推荐意见
    强烈推荐该产品给那些追求高效稳定数据传输的制造商和工程师。特别是在对电磁干扰有严格要求的应用场景中,BU8254KVT无疑是一个最佳的选择。对于希望提升产品性能和用户体验的用户而言,这款高性能LVDS传输器将是不可或缺的重要组件。

BU8254KVT-E2参数

参数
最小工作供电电压 3V
典型供电电流 -
最大工作供电电压 3.6V
差分输入低阈值电压 -
输入信号类型 LVCMOS
输出信号类型 -
最大工作频率 -
最大传输延迟时间 -
数据速率 784Mbps
驱动器数 5
差分输入高阈值电压 -
最小工作频率 -
通用封装 QFP-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU8254KVT-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU8254KVT-E2数据手册

厂牌 PDF简要描述 下载
ROHM LVDS芯片 ROHM BU8254KVT-E2 BU8254KVT-E2数据手册

BU8254KVT-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.7125
3000+ ¥ 12.4074
5000+ ¥ 12.0006
10000+ ¥ 11.6955
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 12712.5
