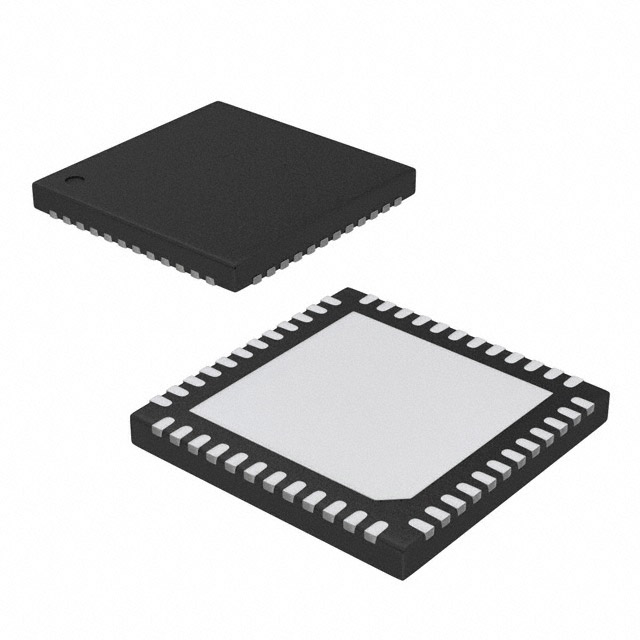

ADN4680EBCPZ

产品分类: LVDS芯片
厂牌: ANALOG DEVICES
产品描述: 4 4 3V 5ns 3.6V 50mV 150mV 250Mbps(Min) LFCSP-48
供应商型号: 4033338
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LVDS芯片 ADN4680EBCPZ

ADN4680EBCPZ概述

    ADN4680E 250 Mbps Half-Duplex Quad M-LVDS Transceivers

    1. 产品简介


    产品类型: ADN4680E 是一款由Analog Devices生产的四通道多点低压差分信号(M-LVDS)收发器。
    主要功能: 支持高达125 MHz的半双工通信,适用于多种数据传输应用场景。
    应用领域: 广泛应用于背板、电缆多点数据传输、多点时钟分配、网络基础设施、无线基站和电网基础设施等。

    2. 技术参数


    - 电源电压范围: 3.0 V 至 3.6 V
    - 最大数据速率: 250 Mbps(-40°C至+85°C)
    - 传播延迟: 1.5 ns 至 2.4 ns
    - 差分输出电压: 450 mV 至 650 mV
    - 输入阈值电压: -50 mV 至 +50 mV(Type 1),50 mV 至 150 mV(Type 2)
    - 输出电流: 24 mA(短路情况)
    - 供电电流: 最大 140 mA(全通道使能)
    - 静态工作温度范围: -40°C 至 +105°C

    3. 产品特点和优势


    - 多通道设计: 四个独立的M-LVDS收发器,支持不同配置。
    - 高可靠性: 增强的ESD保护,最高可达±15 kV(空气放电)。
    - 多功能输入选择: 可配置为Type 1和Type 2接收器,以适应不同的信号条件。
    - 低功耗: 优化的低动态功耗设计,适用于高密度应用。
    - 标准兼容: 兼容TIA/EIA-899标准,可与LVDS设备互补。

    4. 应用案例和使用建议


    - 背板数据传输: 利用其高数据速率和稳健的抗干扰能力,适用于高速背板通信。
    - 多点时钟分配: 通过增强的时钟传输稳定性,确保系统的精确时钟同步。
    - 扩展SPI网络: 在SPI网络中扩展数据传输距离,保证数据的完整性和实时性。
    - 使用建议: 确保电路布局合理,注意电源旁路电容的位置和大小,以避免噪声干扰。此外,在高温环境下使用时,需考虑散热设计。

    5. 兼容性和支持


    - 兼容性: 与标准M-LVDS设备兼容,适合现有系统集成。
    - 支持和维护: Analog Devices提供详尽的技术文档和在线支持,有助于快速解决问题并确保长期稳定运行。

    6. 常见问题与解决方案


    - 问题1: 输出电压不正常。
    - 解决方案: 检查电源电压是否符合要求,确保所有接地连接正确无误。
    - 问题2: 数据传输不稳定。
    - 解决方案: 检查输入信号质量和电缆长度,确保信号完整性。
    - 问题3: 接收器输出异常。
    - 解决方案: 检查接收器的配置设置和电源供应状态。

    7. 总结和推荐


    ADN4680E是一款高度集成且可靠的M-LVDS收发器,具备广泛的适用性及优良的性价比。无论是用于背板数据传输还是多点时钟分配,它都能满足高速、稳定的数据传输需求。鉴于其卓越的性能和多样化的应用场景,我们强烈推荐使用ADN4680E。

ADN4680EBCPZ参数

参数
最小工作供电电压 3V
接收器数量 4
最大传输延迟时间 5ns
差分输入低阈值电压 50mV
数据速率 250Mbps(Min)
典型供电电流 -
最大工作供电电压 3.6V
最小工作频率 -
最大工作频率 -
差分输入高阈值电压 150mV
驱动器数 4
输出信号类型 -
输入信号类型 -
通用封装 LFCSP-48
零件状态 在售
包装方式 托盘

ADN4680EBCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADN4680EBCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LVDS芯片 ANALOG DEVICES ADN4680EBCPZ ADN4680EBCPZ数据手册

ADN4680EBCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 76.1891
10+ ¥ 58.2429
25+ ¥ 45.03
100+ ¥ 40.6511
260+ ¥ 40.5625
520+ ¥ 39.7525
1040+ ¥ 38.9425
库存: 223
起订量: 27 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1125.75
