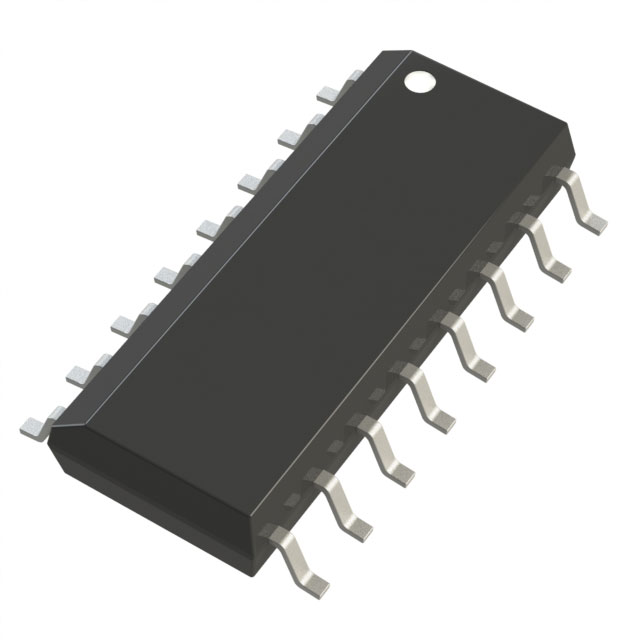

ADN4667ARZ-REEL7

产品分类: LVDS芯片
厂牌: ANALOG DEVICES
产品描述: 30mA 0 4 3V 200MHz 1.7ns 3.6V 250MHz(Typ) LVCMOS,LVTTL 400Mbps SOIC-16 贴片安装,黏合安装
供应商型号: CY-ADN4667ARZ-REEL7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LVDS芯片 ADN4667ARZ-REEL7

ADN4667ARZ-REEL7概述

    ADN4667 3 V LVDS Quad CMOS Differential Line Driver

    产品简介


    ADN4667 是一款专为低电压差分信号 (LVDS) 设计的四通道 CMOS 差分线驱动器,可提供高达 400 Mbps(200 MHz)的数据传输速率,且功耗极低。该产品具有多种独特的特性和优势,适用于多种工业应用。

    技术参数


    以下是 ADN4667 的关键技术规格:
    - 输出特性:
    - 差分输出电压:250 mV 至 450 mV
    - 输出高电压:1.33 V 至 1.6 V
    - 输出低电压:0.90 V 至 1.02 V
    - 差分传播延迟:0.5 ns 至 1.7 ns
    - 差分脉冲偏斜:0 ps 至 0.4 ns
    - 电源电压范围:3.0 V 至 3.6 V
    - 功耗:典型值 10 mW
    - 输入特性:
    - 输入高电平:2.0 VCC
    - 输入低电平:0.8 V
    - 静态电流:典型值 4.0 mA
    - 保护特性:
    - ±15 kV 人体模型静电放电保护
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高可靠性: 该芯片具备 ±15 kV 的静电放电保护能力,确保在强电磁环境下依然稳定运行。
    - 高速数据传输: 支持高达 400 Mbps 的数据传输速率,适用于高性能应用。
    - 低功耗: 典型功耗仅为 10 mW,在保持高性能的同时有效降低能耗。
    - 简单布局: 流线型引脚设计简化了 PCB 布局,降低了设计复杂度。
    - 灵活性: 可以与现有的 5V LVDS 接收器兼容,增加了设计灵活性。
    - 工业级耐用性: 符合 TIA/EIA-644 LVDS 标准,适合工业和汽车应用。

    应用案例和使用建议


    应用案例:
    - 背板数据传输
    - 电缆数据传输
    - 时钟分配
    使用建议:
    - 在高密度布线情况下,优先选择 16 引脚标准小外形封装 (SOICN),简化 PCB 布局。
    - 使用时注意电源电压范围为 3.0 V 至 3.6 V,以避免过压损坏。
    - 在启用模式下,关闭所有通道可以降低功耗至典型值 10 mW,提高能效。

    兼容性和支持


    ADN4667 具备良好的兼容性,可以与现有的 5V LVDS 接收器无缝对接。同时,Analog Devices 提供全面的技术支持和维护服务,包括技术咨询、样品申请及技术支持热线。

    常见问题与解决方案


    - Q: 如何减少功耗?
    A: 启用模式下关闭所有通道,将功耗降至 10 mW。

    - Q: 差分信号如何传输?
    A: 将单端 3V 逻辑信号转换为差分电流输出,再通过传输介质(如双绞线电缆)发送到接收端,最后由 LVDS 接收器(如 ADN4668)解码成单端逻辑信号。

    总结和推荐


    ADN4667 作为一款低功耗、高可靠性的 LVDS 四通道差分线驱动器,非常适合用于背板数据传输、电缆数据传输和时钟分配等领域。其出色的特性使其在市场上具备较强的竞争力,推荐在高性能应用中采用。

ADN4667ARZ-REEL7参数

参数
最小工作供电电压 3V
最小工作频率 200MHz
差分输入高阈值电压 -
最大工作频率 250MHz(Typ)
典型供电电流 30mA
差分输入低阈值电压 -
最大传输延迟时间 1.7ns
最大工作供电电压 3.6V
驱动器数 4
数据速率 400Mbps
输出信号类型 -
输入信号类型 LVCMOS,LVTTL
10mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADN4667ARZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADN4667ARZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LVDS芯片 ANALOG DEVICES ADN4667ARZ-REEL7 ADN4667ARZ-REEL7数据手册

ADN4667ARZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.924 ¥ 14.4159
库存: 25376
起订量: 70 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.41
直接购买
加入购物车
