BU90LV047A-E2

产品分类: LVDS芯片
厂牌: ROHM
产品描述: LVDS 0 8 3V 2.8ns 3.6V LVCMOS 500Mbps SOP 贴片安装,黏合安装
供应商型号: CSJ-ST49443553
供应商: 海外现货
标准整包数: 1

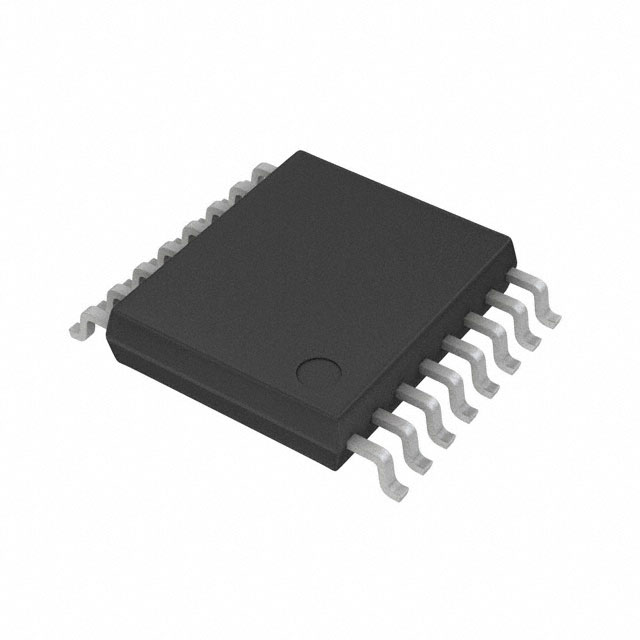

ROHM LVDS芯片 BU90LV047A-E2

BU90LV047A-E2概述

    4-bit LVDS Driver: BU90LV047A

    1. 产品简介


    罗姆公司(ROHM)的BU90LV047A是一款4位低压差分信号(LVDS)驱动器,适用于多种应用,包括车载导航系统、复印机、数字电视系统、工厂自动化设备、医疗设备及自动售货机等。这款驱动器能够在8MHz至150MHz的时钟范围内运行,提供高达500Mbps的切换速率,能够有效降低电磁干扰(EMI),特别适合需要高速数据传输的应用场景。

    2. 技术参数


    - 工作频率:8MHz 至 150MHz
    - 数据速率:>500Mbps (250MHz)
    - 电源电压:3.0V 至 3.6V
    - 输入/输出电压:
    - 差分输出电压:250mV 至 450mV
    - 输出高电平电压:1.42V 至 1.6V
    - 输出低电平电压:0.90V 至 1.08V
    - 延迟时间:差分传播延迟0.5ns 至 2.8ns
    - 偏移电压:1.125V 至 1.375V
    - 环境温度范围:工业级(-40℃ 至 +85℃)
    - 封装尺寸:SSOP-B16
    - 热阻:4.0mW/℃(典型值)

    3. 产品特点和优势


    - 高速切换:>500Mbps的切换速率支持高达250MHz的工作频率。
    - 引脚布局简化:流线型引脚布局简化PCB布局设计。
    - 极低延时:最小传播延迟为0.5ns,最大为2.8ns,提供低至300ps的差分延时。
    - 宽工作电压范围:能够在3.0V至3.6V范围内工作,适应不同的电源需求。
    - 低功耗设计:在关断状态下LVDS输出具有高阻态,进一步降低功耗。
    - 符合标准:完全符合TIA/EIA-644 LVDS标准,确保良好的互操作性。
    - 灵活性:可通过SL引脚选择200mV或350mV的差分信号输出。

    4. 应用案例和使用建议


    - 应用实例:可用于液晶电视(LCD-TV)、汽车导航系统、工厂自动化设备、医疗成像设备、数字视频系统等。
    - 使用建议:在设计电路板时,需注意合理安排引脚位置,避免信号串扰。对于高要求的应用场景,如医疗设备,建议在使用前进行详细的测试和验证。

    5. 兼容性和支持


    - 兼容性:与现有的5V LVDS接收器兼容,确保系统之间的无缝连接。
    - 技术支持:厂商提供详细的技术文档和技术支持服务,帮助客户解决使用过程中的问题。

    6. 常见问题与解决方案


    - 问题:如何调整信号的偏移电压?
    - 解决方案:通过调节SL引脚,可以选择200mV或350mV的输出电压。
    - 问题:如何确保LVDS信号的质量?
    - 解决方案:通过精确的电路布局和正确的电源管理来确保信号的稳定性和质量。


    7. 总结和推荐


    综上所述,BU90LV047A凭借其高速切换、低延时和宽工作电压范围等优势,在各类应用场景中表现出色。其独特的设计理念使其成为高速数据传输系统的理想选择。推荐给对数据传输速度和信号质量有较高要求的应用场合。
    请注意,使用本产品时,请严格遵守制造商提供的所有安全指南和使用说明,确保产品的最佳性能和长期可靠性。

BU90LV047A-E2参数

参数
最小工作频率 -
输出信号类型 LVDS
数据速率 500Mbps
最大传输延迟时间 2.8ns
典型供电电流 -
差分输入高阈值电压 -
差分输入低阈值电压 -
最小工作供电电压 3V
输入信号类型 LVCMOS
最大工作供电电压 3.6V
最大工作频率 -
驱动器数 8
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
