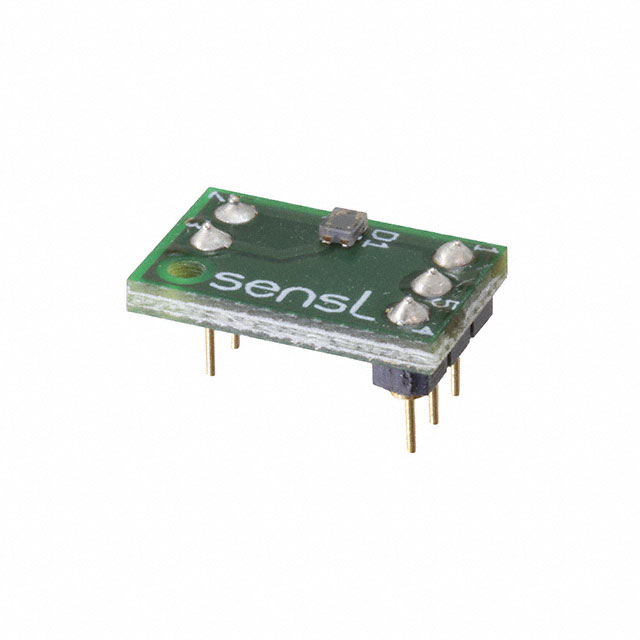

MICROFC-SMTPA-10035-GEVB

产品分类: 其他传感器
厂牌: ON SEMICONDUCTOR
产品描述: MicroFC-10035 Photomultiplier Evaluation Board
供应商型号: 2949108
供应商: element14
标准整包数: 1
ON SEMICONDUCTOR 其他传感器 MICROFC-SMTPA-10035-GEVB

MICROFC-SMTPA-10035-GEVB概述

    C-Series SiPM Sensors: High-Performance Silicon Photomultipliers

    产品简介


    C-Series SiPM Sensors 是由 ON Semiconductor 提供的高性能硅光电倍增管(SiPM),主要特点是低暗计数率和高光子探测效率(PDE)。这些传感器在超快时间应用中表现出色,具备快速输出能力,具有 300 ps 的上升时间和 600 ps 的脉冲宽度。C-Series SiPM 可以通过 1 mm、3 mm 和 6 mm 的不同传感器尺寸来选择,包装形式为可贴片式表面封装(SMT),与行业标准、无铅回流焊接工艺兼容。

    技术参数


    - 传感器尺寸:1 mm、3 mm 和 6 mm
    - 微单元尺寸:10 μm、20 μm、35 μm、50 μm
    - 击穿电压(Vbr):范围在 24.2 V 至 24.7 V 之间
    - 过电压范围:1.0 V 至 5.0 V
    - 光谱范围:300 nm 至 950 nm
    - 峰值波长(λp):420 nm
    - 光子探测效率(PDE):Vbr + 2.5 V 时可达 14%,Vbr + 5.0 V 时可达 18%
    - 增益:最高可达 6 × 10^6
    - 暗电流:在 Vbr + 2.5 V 下,范围在 1 nA 至 914 nA
    - 暗计数率:在 Vbr + 2.5 V 下,范围在 30 kHz 至 3400 kHz
    - 上升时间:最快的可达 0.3 ns
    - 信号脉宽(FWHM):最快的可达 0.6 ns
    - 暗噪声温度依赖性:21.5 mV/°C
    - 电容:范围在 1 pF 至 3400 pF

    产品特点和优势


    C-Series SiPM 的独特之处在于其卓越的性能,尤其是在低暗计数率和高光子探测效率方面。与传统 PMT 相比,它还具备低工作电压、优秀的温度稳定性、坚固耐用、紧凑尺寸和低成本等优点。这些特性使其在光谱学、激光测距、医疗成像等领域有着广泛的应用前景。

    应用案例和使用建议


    - 光谱学:适用于各种光谱测量任务,尤其适合对暗计数率要求高的应用。
    - 激光测距:得益于其快速输出能力,C-Series SiPM 在距离测量任务中表现优异。
    - 医疗成像:能够在低光环境下高效检测光子,非常适合用于医学成像系统。
    使用建议:为了充分发挥 C-Series SiPM 的性能,建议遵循 Biasing and Readout Application Note 中的指导,确保正确设置偏置电压和读出电路。此外,在高灵敏度应用中,需要注意温度对性能的影响,尽量保持传感器在最佳工作温度范围内运行。

    兼容性和支持


    C-Series SiPM 设备支持行业标准的无铅回流焊接工艺,易于集成到现有设计中。ON Semiconductor 提供了详细的技术文档和应用笔记,包括《Biasing and Readout Application Note》,以帮助用户更好地理解和使用这些传感器。同时,他们还提供多种评估工具,如 SMA Biasing Board 和 Pin Adapter Board,便于用户快速进行产品评估。

    常见问题与解决方案


    - Q: 暗电流过高如何处理?
    - A: 检查传感器的过电压设置是否合理,避免超过最大额定值。可以参考应用笔记中的推荐过电压范围进行调整。

    - Q: 温度变化对性能有何影响?
    - A: 传感器的击穿电压和增益随温度变化,具体数值参见应用笔记中的温度依赖性参数。可以在极端环境中采取温控措施以减小这种影响。
    - Q: 如何连接和操作?
    - A: 使用 SMA Biasing Board 或 Pin Adapter Board 进行连接和操作,具体步骤请参考相应的产品手册和应用笔记。

    总结和推荐


    综上所述,C-Series SiPM Sensors 是一款高性能的硅光电倍增管,适用于多种高端应用。它的独特优势包括低暗计数率、高光子探测效率和卓越的温度稳定性。通过遵循适当的安装和操作指南,用户可以充分利用其出色性能。因此,我们强烈推荐在需要高性能光电探测的场合下使用 C-Series SiPM Sensors。

MICROFC-SMTPA-10035-GEVB参数

参数
零件状态 在售
包装方式 散装

MICROFC-SMTPA-10035-GEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MICROFC-SMTPA-10035-GEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他传感器 ON SEMICONDUCTOR MICROFC-SMTPA-10035-GEVB MICROFC-SMTPA-10035-GEVB数据手册

MICROFC-SMTPA-10035-GEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 133.991 ¥ 1132.2242
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1132.22
直接购买
加入购物车
